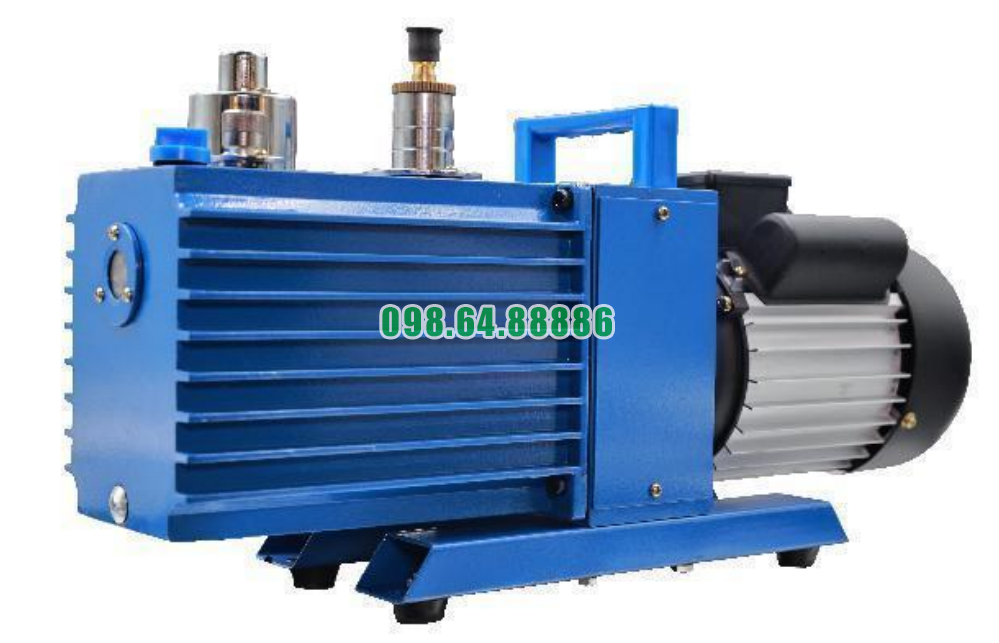

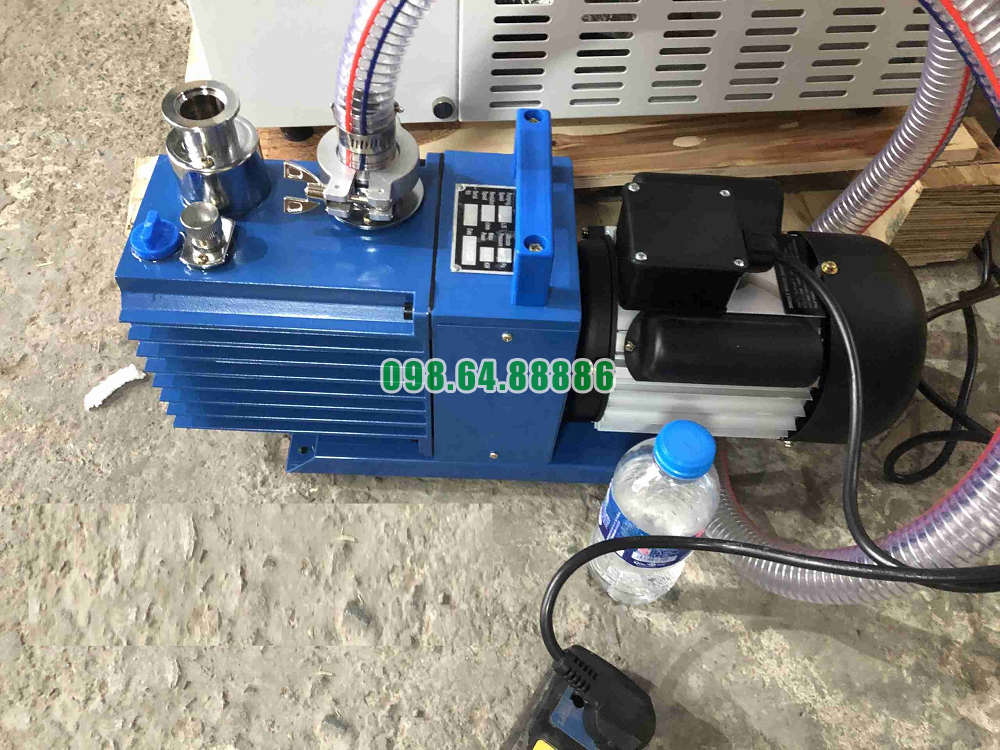

Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 là một trong những model phổ biến trong lĩnh vực chân không vòng dầu. Với lưu lượng hút 7.2 m³/h và thiết kế hai cấp, bơm đạt hiệu suất ổn định, độ chân không sâu và vận hành bền bỉ. Để đạt được hiệu quả này, 2XZ-2 được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò quan trọng trong quá trình hút, nén và xả khí.
Thân bơm tạo thành không gian kín nơi rotor và cánh gạt quay, hình thành các khoang hút và nén khí.
Chất liệu gang hoặc hợp kim cứng giúp chống mài mòn và giữ độ ổn định trong thời gian dài.
Được bố trí chính xác để đảm bảo lưu lượng khí đi qua ổn định, không bị nghẽn trong quá trình vận hành.
Vì là thiết kế dẫn động trực tiếp, rotor gắn liền với trục motor, giảm tổn thất công suất và tăng độ êm của bơm.
Khi quay lệch tâm trong thân bơm, rotor tạo ra các khoang có thể tích thay đổi – nền tảng tạo chân không của bơm 2XZ-2.
Cánh gạt làm từ carbon chịu nhiệt và chống mài mòn, đủ nhẹ để trượt linh hoạt trong rãnh rotor.
Cánh gạt ép sát thành buồng bơm nhờ lực ly tâm và dầu bôi trơn, giúp chia không gian thành nhiều khoang để hút và nén khí liên tục.
Trục được gia công chính xác, chống cong vênh, đảm bảo rotor quay mượt và ổn định.
Nhờ vật liệu thép hợp kim cứng, trục đảm bảo độ bền và vận hành trong thời gian dài không gây rung.
Dầu lấp đầy khoảng cách giữa cánh gạt và thành buồng nén, hỗ trợ đạt độ chân không sâu.
Dầu giúp bảo vệ cánh gạt, rotor và ổ trục không bị nóng quá mức.
Khi bơm dừng, van chống dòng ngược chặn dầu không cho quay lại hệ thống, bảo vệ thiết bị phía trước.
Giúp giữ áp suất ổn định trong hệ chân không khi tắt bơm.
Giúp dễ dàng kiểm tra mức dầu để duy trì hiệu suất hút tối đa.
Giữ dầu luôn sạch, tránh tạp chất gây mài mòn cánh gạt và rotor.
Không dùng dây curoa, nên bơm chạy êm hơn, ít rung và ít bảo trì.
Motor ổn định đảm bảo tốc độ quay chuẩn, giữ độ chân không sâu và ổn định.
Gắn sau motor, giúp đưa nhiệt ra ngoài, hạn chế tình trạng quá nóng khi hoạt động lâu.
Giảm nhiệt độ dầu và thân bơm, giúp kéo dài tuổi thọ thiết bị.
Máy bơm chân không cánh quay dẫn động trực tiếp dòng 2XZ-2 lưu lượng 7.2 m³/h được cấu thành từ nhiều bộ phận quan trọng như thân bơm, rotor lệch tâm, cánh gạt, trục quay, dầu chân không và hệ thống van bảo vệ. Mỗi bộ phận đóng vai trò then chốt trong việc tạo ra áp suất thấp, duy trì hoạt động ổn định và tăng độ bền của bơm. Nhờ thiết kế cơ khí chính xác và hệ thống truyền động trực tiếp, bơm 2XZ-2 trở thành lựa chọn hàng đầu cho các ứng dụng công nghiệp và phòng thí nghiệm yêu cầu độ chân không ổn định và hiệu suất cao.
Máy bơm chân không cánh quay dẫn động trực tiếp 2XZ-2 là dòng bơm vòng dầu hai cấp, hoạt động dựa trên nguyên lý quay lệch tâm của rotor kết hợp với sự trượt linh hoạt của cánh gạt. Với lưu lượng định mức 7.2 m³/h, cơ chế cánh quay đóng vai trò quyết định trong việc tạo chân không sâu, ổn định và duy trì khả năng hút liên tục.
Bơm sử dụng các bộ phận quan trọng sau:
Rotor đặt lệch tâm trong buồng nén
Hai cánh gạt bằng vật liệu chịu ma sát và mài mòn
Rãnh trượt chứa cánh gạt trên rotor
Buồng nén hình trụ
Dầu chân không bao phủ toàn bộ khoang nén
Cánh gạt có khả năng trượt tự do, bám sát thành buồng nhờ lực ly tâm và màng dầu, giúp tạo các khoang hút – nén – xả riêng biệt.
Khi rotor bắt đầu quay:
Cánh gạt bị lực ly tâm đẩy ra ngoài
Thể tích khoang giữa hai cánh gạt mở rộng
Áp suất trong khoang giảm nhanh
Khí từ môi trường hoặc thiết bị cần hút đi vào qua van hút
Đây là giai đoạn tạo chân không ban đầu.
Khi rotor tiếp tục quay:
Khoang chứa khí thu nhỏ lại
Dầu bám quanh cánh gạt tạo lớp kín, ngăn rò rỉ khí
Áp suất khí tăng lên theo quá trình thu hẹp thể tích
Nhờ thiết kế lệch tâm, khoang nén thay đổi thể tích liên tục mà không cần dùng piston hoặc hệ thống van phức tạp.
Khi khí nén đạt mức áp suất nhất định:
Van xả mở
Khí được đẩy ra ngoài bơm
Cánh gạt tiếp tục quét một vòng để chuẩn bị cho chu trình hút mới
Chu trình hút – nén – xả được lặp lại liên tục, tạo thành dòng lưu lượng ổn định 7.2 m³/h.
Dầu chân không là yếu tố bắt buộc trong bơm 2XZ-2:
Làm kín khe hở giữa cánh gạt và buồng nén
Giảm ma sát, giúp cánh gạt trượt êm
Tản nhiệt khi bơm chạy lâu
Ngăn khí hồi ngược trong giai đoạn nén
Nếu thiếu dầu, cánh gạt sẽ mòn rất nhanh và bơm mất hoàn toàn khả năng hút.
Bơm 2XZ-2 gồm hai cấp làm việc nối tiếp:
Cấp 1 hút lượng khí lớn ban đầu
Cấp 2 nén khí sâu hơn để đạt chân không thấp nhất
Mỗi cấp đều sử dụng cánh gạt riêng, giúp:
Tăng độ ổn định khi hút liên tục
Giảm tải cho từng cấp
Tăng độ sâu chân không so với bơm một cấp
Điều này giúp bơm đạt hiệu suất tối ưu ngay cả khi phải làm việc liên tục nhiều giờ.
Nhờ thiết kế đơn giản nhưng tối ưu:
Cánh gạt hoạt động mượt, ít va đập
Rung và tiếng ồn thấp
Hiệu suất hút cao ngay từ tốc độ quay thấp
Độ bền cao nếu thay dầu định kỳ
Cánh gạt chính là trái tim của toàn bộ cơ chế vận hành.

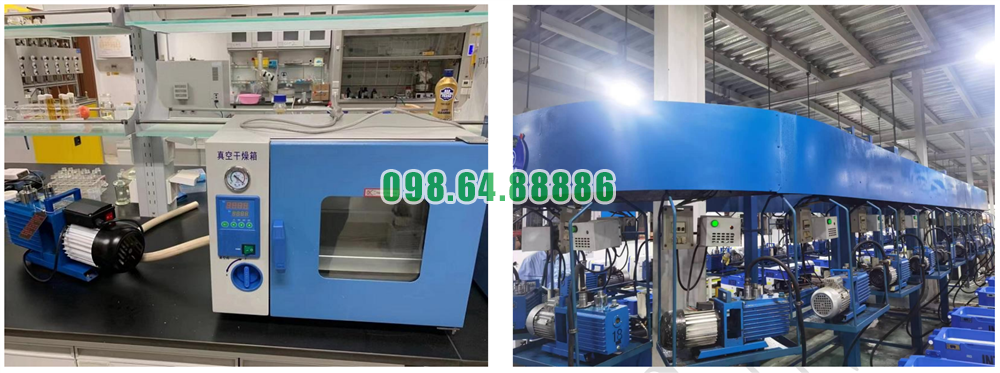

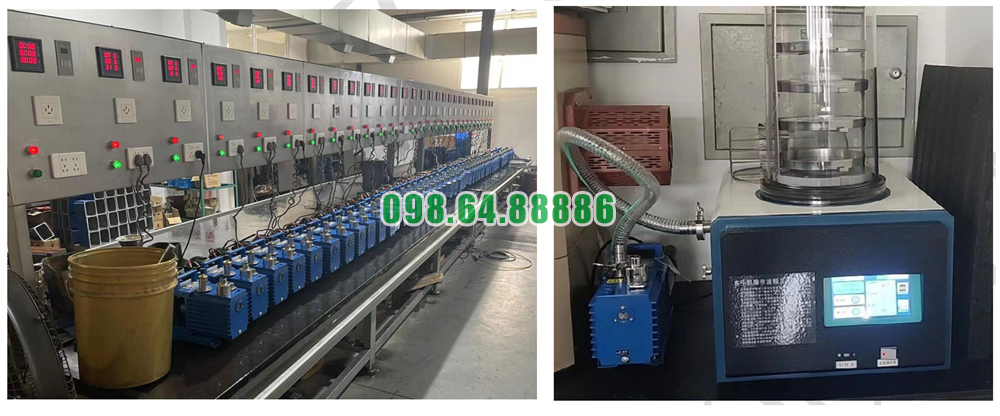

Cơ chế hoạt động của cánh quay trong máy bơm chân không dẫn động trực tiếp 2XZ-2 dựa trên sự kết hợp giữa rotor lệch tâm, cánh gạt trượt linh hoạt và dầu chân không làm kín. Nhờ thiết kế hai cấp và lưu lượng 7.2 m³/h, bơm tạo chân không sâu, ổn định và bền bỉ khi vận hành liên tục. Đây là lý do model 2XZ-2 được sử dụng rộng rãi trong thí nghiệm, công nghiệp nhẹ, hệ thống làm lạnh, thiết bị phủ và các ứng dụng kỹ thuật yêu cầu độ chân không ổn định.
