Bơm được thiết kế với đầu hút và đầu xả nằm trên cùng một trục thẳng đứng, dạng inline, giúp dễ dàng kết nối trực tiếp vào hệ thống ống mà không cần thay đổi hướng dòng chảy. Điều này giúp tiết kiệm không gian lắp đặt và thuận tiện trong bố trí hệ thống.
Kích thước gọn gàng, kết cấu trục đứng giúp giảm diện tích chiếm sàn, phù hợp lắp đặt tại phòng kỹ thuật, tầng hầm tòa nhà cao tầng, trạm bơm công nghiệp hoặc hệ thống cấp nước trong xưởng sản xuất.
Động cơ 3 kW cung cấp đủ công suất để vận hành ở tốc độ 2900 vòng/phút, đạt hiệu suất cao trong dải lưu lượng từ 5 – 10 m³/h và cột áp từ 25 – 35 mét, phù hợp với nhu cầu tăng áp, cấp nước tầng cao hoặc tuần hoàn nước công nghiệp.
Động cơ bơm thường đạt tiêu chuẩn IE2 hoặc IE3, giúp tiết kiệm điện năng đáng kể, giảm chi phí vận hành trong các hệ thống hoạt động liên tục.
Trục động cơ được gắn đồng tâm với trục bơm, không qua dây đai hoặc khớp nối phức tạp. Thiết kế này giảm tổn thất cơ học, hạn chế rung lắc, tăng độ ổn định và độ bền của thiết bị.
Cánh bơm và cụm quay được cân bằng động chính xác trong quá trình sản xuất, giúp duy trì độ êm khi vận hành ở tốc độ cao, kéo dài tuổi thọ vòng bi và phớt cơ khí.
Thiết kế thông minh cho phép kỹ thuật viên thay thế nhanh các bộ phận như phớt cơ khí, vòng bi, cánh bơm, mà không cần tháo rời toàn bộ bơm hoặc động cơ, từ đó tiết kiệm thời gian và chi phí bảo trì.
Thiết kế hướng đến việc bảo trì đơn giản, dễ tiếp cận các chi tiết chính, giúp thiết bị duy trì hoạt động liên tục, đặc biệt phù hợp với các hệ thống cấp nước, HVAC và dây chuyền sản xuất.
Thân bơm có thể làm bằng gang cầu hoặc inox 304, cánh bơm bằng inox hoặc đồng, giúp thiết bị chịu được áp lực cao, nhiệt độ đến 120°C (IRG), chống ăn mòn và thích hợp với nhiều loại chất lỏng.
Trục được làm bằng thép không gỉ, phớt cơ khí bằng ceramic hoặc silicon carbide, có độ bền cao, giúp ngăn rò rỉ hiệu quả và kéo dài tuổi thọ sử dụng.
Thiết kế trục đứng giúp tiết kiệm không gian lắp đặt, đặc biệt phù hợp với hệ thống đường ống đứng hoặc khu vực hạn chế mặt bằng.
Bơm hoạt động dựa trên nguyên lý lực ly tâm, chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động lực và áp lực dòng chất lỏng.
Khởi động động cơ
Động cơ 3 kW truyền chuyển động quay đến trục bơm, làm cánh bơm quay với tốc độ cao (2900 vòng/phút).
Hút chất lỏng vào tâm cánh bơm
Do áp suất thấp ở tâm quay, nước từ ống hút sẽ được hút vào giữa cánh bơm.
Tăng tốc dòng chảy nhờ lực ly tâm
Nước bị văng ra mép ngoài của cánh bơm nhờ lực ly tâm, đồng thời gia tăng vận tốc và áp lực.
Đẩy nước ra cửa xả
Nước chảy qua buồng khuếch tán hoặc ống xoắn để chuyển động năng thành áp suất tĩnh, rồi đi ra cửa xả với cột áp cao.
Truyền mô-men quay từ motor tới cánh bơm
Gia công chính xác, có bạc đạn đỡ trục ở hai đầu để giảm ma sát và độ rung
Thiết kế kín hoặc bán kín
Gắn chắc vào trục, được cân bằng động để quay ổn định
Làm kín vùng tiếp xúc giữa trục quay và thân bơm
Ngăn rò rỉ chất lỏng, bảo vệ động cơ
Đỡ trục và chống rung lắc khi quay
Cần được bôi trơn định kỳ bằng mỡ chuyên dụng
Hệ thống cấp nước sinh hoạt trung bình
Hệ thống tuần hoàn nước nóng hoặc làm mát
Hệ thống chữa cháy quy mô vừa
Chạy đúng tải thiết kế
Môi trường không quá nóng ẩm hoặc bụi bẩn
Có bảo vệ điện: relay nhiệt, CB chống quá tải, cảm biến mực nước
Buồng bơm luôn có nước: mồi kỹ trước khi khởi động
Trục và khớp nối đồng tâm tuyệt đối
Điện áp ổn định 380V – 3 pha – 50Hz
Đường ống không bị rò rỉ hoặc tắc nghẽn
Tủ điều khiển có biến tần (nếu muốn điều chỉnh lưu lượng linh hoạt)
Van một chiều, van xả khí, giúp ổn định áp suất và ngăn hiện tượng búa nước
Cơ chế vận hành của bơm ly tâm trục đứng ISG32-200 và IRG32-200 động cơ 3 kW dựa trên nguyên lý tạo lực ly tâm nhờ chuyển động quay cao tốc của cánh bơm, kết hợp với cấu trúc trục đứng nhỏ gọn, truyền động trực tiếp và các bộ phận làm kín, giảm rung hiện đại. Khi lắp đặt đúng kỹ thuật và vận hành đúng tải, bơm cho hiệu suất cao, hoạt động ổn định và tuổi thọ lâu dài trong nhiều ứng dụng cấp nước và công nghiệp

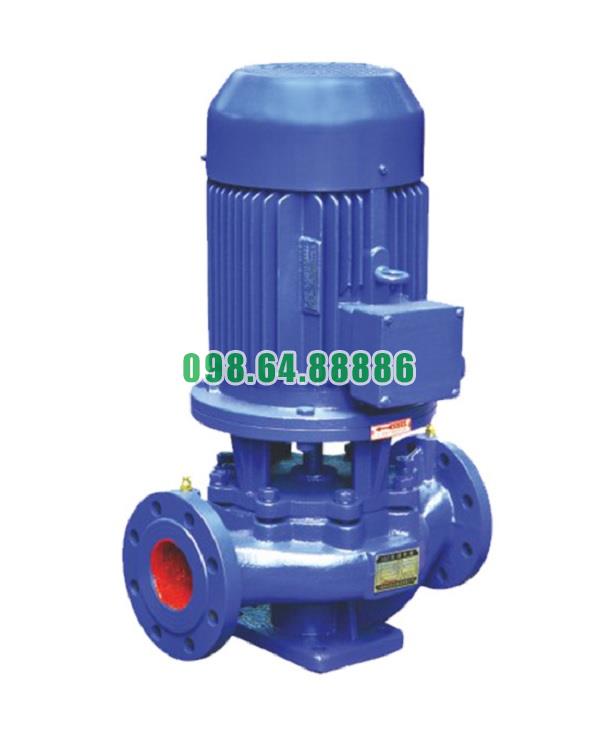

Máy bơm ly tâm trục đứng ISG32-200, bơm IRG32-200 động cơ 3 kw
7.516.800 VND
