Nguyên lý cánh gạt đặc trưng của Bơm khí hóa lỏng model YAB10-5A
Tổng quan về nguyên lý cánh gạt của Bơm khí hóa lỏng model YAB10-5A

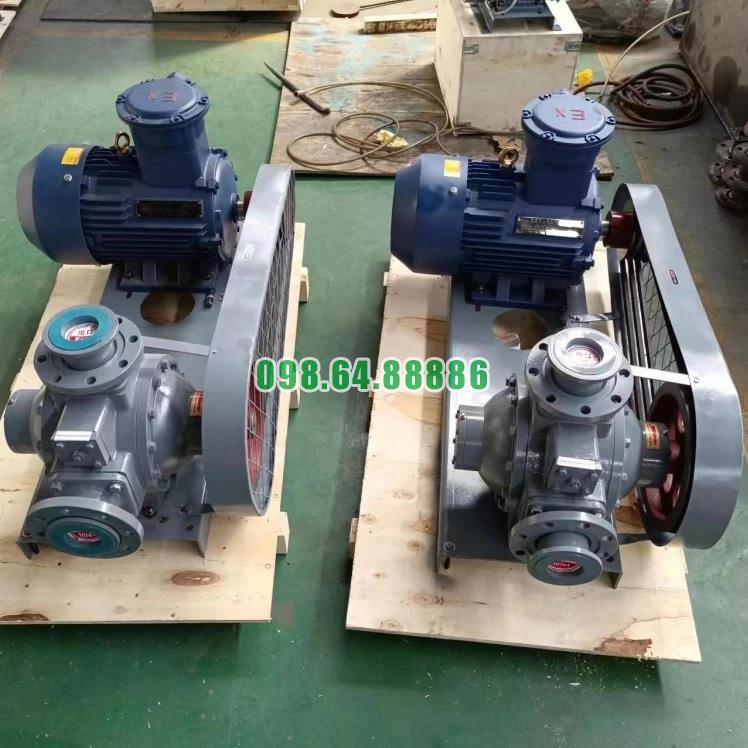

Bơm khí hóa lỏng model YAB10-5A là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như khí dầu mỏ hóa lỏng, amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Điểm đặc trưng trong cấu tạo và vận hành của dòng bơm này là cơ chế cánh gạt trượt.
Nguyên lý cánh gạt đặc trưng của Bơm khí hóa lỏng model YAB10-5A dựa trên chuyển động quay của rotor. Khi rotor quay, các cánh gạt trượt ra ngoài, áp sát vào thành trong của vỏ bơm, tạo thành các khoang chứa chất lỏng có thể tích thay đổi liên tục. Nhờ đó, bơm thực hiện quá trình hút, vận chuyển và đẩy chất lỏng ra ngoài một cách ổn định.
Cấu tạo cánh gạt trong Bơm khí hóa lỏng model YAB10-5A
Cánh gạt được lắp trong rãnh rotor
Bên trong Bơm khí hóa lỏng model YAB10-5A, cánh gạt được bố trí trong các rãnh của rotor. Khi động cơ YB112M-4 công suất 4KW truyền lực làm rotor quay, các cánh gạt sẽ trượt ra ngoài nhờ lực ly tâm.
Trong quá trình này, cánh gạt luôn tiếp xúc gần với thành trong của vỏ bơm. Sự tiếp xúc này giúp tạo ra các khoang kín tương đối để giữ chất lỏng trong buồng bơm, hạn chế dòng chảy ngược và giúp bơm duy trì lưu lượng ổn định.
Cánh gạt kết hợp với vỏ bơm để tạo khoang làm việc
Vỏ bơm của Bơm khí hóa lỏng model YAB10-5A được làm bằng gang hợp kim chịu mài mòn mật độ cao, bề mặt bên trong có độ nhẵn cao sau gia công. Khi cánh gạt trượt trên bề mặt này, ma sát được giảm bớt, giúp cánh gạt hoạt động êm hơn và bền hơn.
Sự kết hợp giữa cánh gạt, rotor và vỏ bơm tạo nên buồng làm việc chính của bơm. Đây là nơi chất lỏng được hút vào, giữ lại, di chuyển và đẩy ra ngoài theo chu trình liên tục.
Nguyên lý cánh gạt đặc trưng khi bơm vận hành
Giai đoạn hút chất lỏng vào buồng bơm
Khi rotor quay ở tốc độ 600r.Pm, các cánh gạt trượt ra ngoài và tạo ra vùng thể tích tăng dần tại khu vực cửa hút. Khi thể tích khoang tăng, áp suất trong khoang giảm xuống, tạo lực hút để đưa chất lỏng vào bên trong buồng bơm.
Với đầu vào kích thước 2, Bơm khí hóa lỏng model YAB10-5A có thể tiếp nhận môi chất phù hợp với lưu lượng thiết kế 10m3/h. Quá trình hút diễn ra đều khi cánh gạt trượt ổn định, không bị kẹt, không bị mài mòn quá mức và đường hút không bị tắc nghẽn.
Giai đoạn giữ và vận chuyển chất lỏng
Sau khi chất lỏng đi vào buồng bơm, chất lỏng được giữ trong các khoang tạo bởi cánh gạt, rotor và vỏ bơm. Khi rotor tiếp tục quay, các khoang này di chuyển dần từ phía cửa hút sang phía cửa xả.
Trong giai đoạn này, cánh gạt đóng vai trò như vách ngăn di động, giúp hạn chế chất lỏng chảy ngược về đầu hút. Đây là điểm quan trọng của nguyên lý cánh gạt đặc trưng trên Bơm khí hóa lỏng model YAB10-5A, nhất là khi bơm vận chuyển các chất lỏng dễ bay hơi cần độ kín cao.
Giai đoạn đẩy chất lỏng ra ngoài
Khi khoang chứa chất lỏng tiến đến khu vực cửa xả, thể tích khoang bắt đầu giảm dần. Sự giảm thể tích này làm áp suất trong khoang tăng lên, từ đó đẩy chất lỏng ra ngoài qua đầu ra kích thước 2.
Bơm khí hóa lỏng model YAB10-5A có chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa. Nhờ nguyên lý cánh gạt, bơm có thể tạo lực đẩy ổn định, giúp chất lỏng di chuyển đều trong hệ thống đường ống kín.
Vì sao nguyên lý cánh gạt phù hợp với Bơm khí hóa lỏng model YAB10-5A?
Phù hợp với chất lỏng dễ bay hơi
Các môi chất như khí dầu mỏ hóa lỏng, amoni lỏng, metanol, etylen oxit và butadien đều có đặc tính dễ bay hơi. Khi vận chuyển nhóm chất này, bơm cần có cơ chế làm việc kín, ổn định và hạn chế rò rỉ.
Nguyên lý cánh gạt của Bơm khí hóa lỏng model YAB10-5A tạo ra các khoang chứa chất lỏng kín tương đối trong quá trình vận hành. Nhờ đó, môi chất được kiểm soát tốt hơn, giảm thất thoát và hạn chế nguy cơ phát tán ra môi trường.
Tạo dòng chảy ổn định
Bơm khí hóa lỏng model YAB10-5A hoạt động theo chu trình hút, giữ và đẩy liên tục. Mỗi vòng quay của rotor đều tạo ra nhiều khoang làm việc, giúp dòng chất lỏng được vận chuyển đều hơn.
Dòng chảy ổn định giúp bơm duy trì lưu lượng 10m3/h, giảm dao động áp suất và hạn chế rung động trong hệ thống đường ống. Đây là ưu điểm quan trọng đối với các hệ thống công nghiệp cần vận hành liên tục.
Hỗ trợ khả năng làm kín của bơm
Khả năng làm kín là đặc điểm quan trọng của Bơm khí hóa lỏng model YAB10-5A. Cánh gạt khi áp sát vào thành bơm sẽ giúp chia buồng bơm thành các khoang riêng biệt, hạn chế hiện tượng rò ngược bên trong.
Khi kết hợp với vòng đệm chống mài mòn và vỏ bơm gia công nhẵn, nguyên lý cánh gạt giúp bơm duy trì độ kín tốt hơn trong quá trình vận chuyển các chất lỏng dễ bay hơi.
Ưu điểm của cánh gạt trên Bơm khí hóa lỏng model YAB10-5A
Cánh gạt có khả năng chống mài mòn cao
Cánh gạt của Bơm khí hóa lỏng model YAB10-5A được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Vì cánh gạt thường xuyên trượt trên thành buồng bơm, khả năng chống mài mòn giúp bộ phận này duy trì hiệu quả làm việc lâu dài.
Khi cánh gạt ít bị mài mòn, khe hở làm việc được giữ ổn định hơn. Nhờ đó, bơm hạn chế giảm lưu lượng, hạn chế tụt áp và duy trì khả năng làm kín tốt hơn.
Cánh gạt giúp bơm vận hành êm hơn
Khi cánh gạt trượt đều, rotor quay ổn định và buồng bơm có bề mặt nhẵn, Bơm khí hóa lỏng model YAB10-5A sẽ vận hành êm hơn. Điều này giúp giảm tiếng ồn, giảm rung động và hạn chế ảnh hưởng đến đường ống, mặt bích, vòng đệm và động cơ.
Tốc độ quay 600r.Pm cũng góp phần giúp cơ cấu cánh gạt làm việc ổn định, không tạo ma sát quá lớn trong quá trình vận hành.
Lưu ý để cánh gạt hoạt động bền bỉ
Không để bơm chạy khô
Bơm khí hóa lỏng model YAB10-5A không nên vận hành khi buồng bơm không có môi chất. Chạy khô có thể làm cánh gạt tăng ma sát, nóng nhanh, mài mòn mạnh và ảnh hưởng đến vòng đệm làm kín.
Theo dõi lưu lượng và áp suất
Trong quá trình sử dụng, cần theo dõi lưu lượng 10m3/h, chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa. Nếu lưu lượng giảm, áp suất dao động hoặc bơm phát tiếng kêu lạ, có thể cánh gạt đã bị mòn, kẹt hoặc hoạt động không đều.
Kiểm tra cánh gạt định kỳ
Cánh gạt là bộ phận trực tiếp tạo ra quá trình hút và đẩy chất lỏng. Vì vậy, cần kiểm tra định kỳ để phát hiện sớm tình trạng mài mòn, nứt, kẹt hoặc biến dạng. Việc bảo trì đúng thời điểm giúp Bơm khí hóa lỏng model YAB10-5A vận hành ổn định và an toàn hơn.
Nguyên lý cánh gạt đặc trưng của Bơm khí hóa lỏng model YAB10-5A là cơ chế tạo dòng chảy bằng sự thay đổi thể tích khoang bơm khi rotor quay. Cánh gạt trượt ra vào trong rãnh rotor, áp sát vào thành bơm để tạo khoang hút, khoang vận chuyển và khoang đẩy chất lỏng.
Nhờ nguyên lý này, Bơm khí hóa lỏng model YAB10-5A có thể duy trì lưu lượng 10m3/h, tốc độ quay 600r.Pm, chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa. Với cánh gạt chống mài mòn, vòng đệm bền và vỏ bơm gang hợp kim chịu mài mòn, bơm phù hợp để vận chuyển khí dầu mỏ hóa lỏng, amoni lỏng, metanol, etylen oxit, butadien và nhiều chất lỏng dễ bay hơi trong môi trường công nghiệp.
