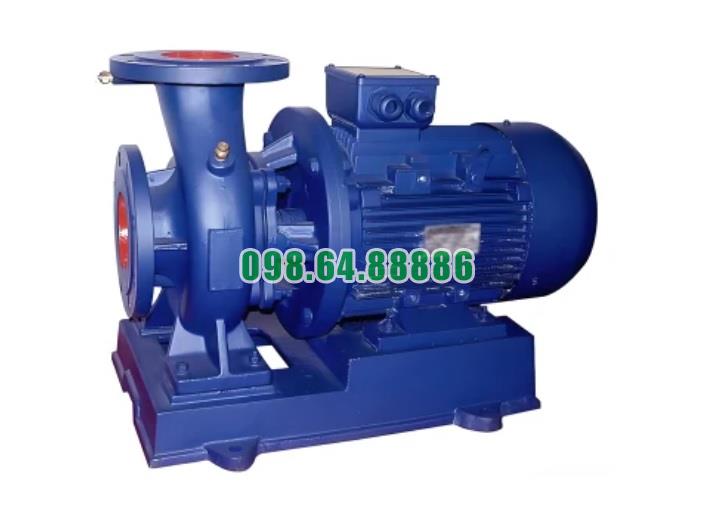

Bơm li tâm trục ngang SLW-ISW50-160

Tải báo giá
• Mã SP
: SLW-ISW50-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 30 - 33m, năng xuất 45 - 52%, động cơ 3 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 60 kg
Đang xử lý...


Thông tin sản phẩm

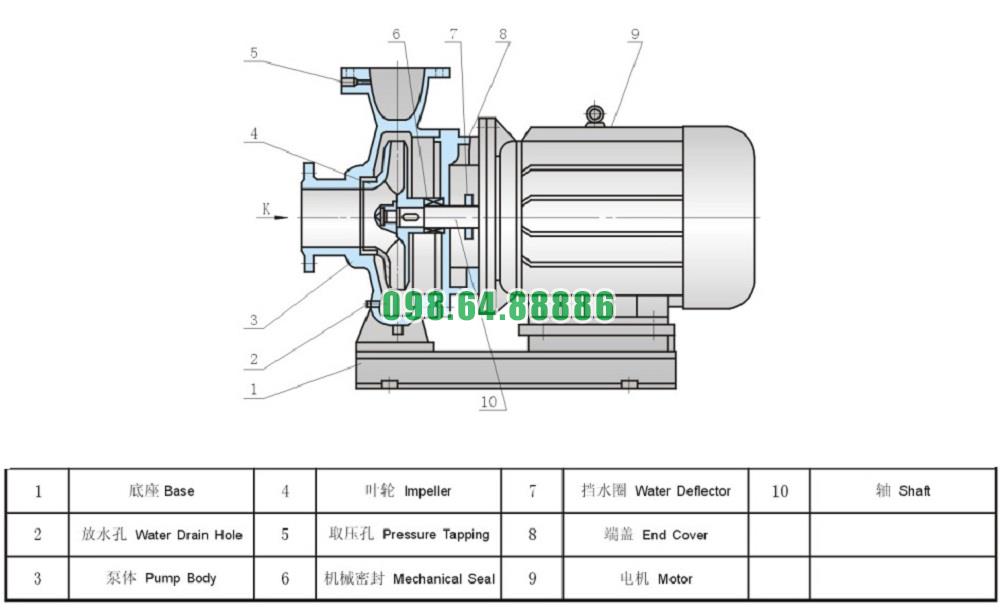

Bơm li tâm trục ngang SLW-ISW50-160 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác

Bơm ly tâm trục ngang SLW-ISW50-160 có cấu tạo bao gồm nhiều bộ phận chính, mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động của bơm. Dưới đây là các thành phần cấu tạo chính:

1. Thân Máy (Pump Casing)

  • Chức Năng: Thân máy là phần chính của bơm, chứa các bộ phận bên trong và giữ chúng ở vị trí chính xác. Thân máy có nhiệm vụ dẫn nước từ cổng hút đến cổng xả và tạo ra áp suất cần thiết.
  • Vật Liệu: Thân máy thường được làm từ vật liệu chống ăn mòn như gang hoặc thép không gỉ.

2. Cánh Quạt (Impeller)

  • Chức Năng: Cánh quạt là bộ phận quan trọng tạo ra lực ly tâm. Khi trục bơm quay, cánh quạt quay theo, tạo ra lực ly tâm để đẩy nước từ trục bơm ra ngoài và tăng áp suất nước.
  • Vật Liệu: Cánh quạt có thể được làm từ các vật liệu chịu mài mòn và ăn mòn như đồng, gang, hoặc nhựa kỹ thuật tùy thuộc vào ứng dụng và loại chất lỏng bơm.

3. Vỏ (Volute)

  • Chức Năng: Vỏ bơm (volute) là phần bên ngoài của thân máy, có nhiệm vụ dẫn nước từ cánh quạt đến cổng xả. Thiết kế của vỏ bơm giúp chuyển đổi động năng của nước thành áp suất tĩnh và dẫn nước ra ngoài một cách hiệu quả.
  • Vật Liệu: Vỏ thường được làm từ gang, thép không gỉ hoặc các vật liệu chống ăn mòn.

4. Phốt Cơ Khí (Mechanical Seal)

  • Chức Năng: Phốt cơ khí là bộ phận ngăn không cho chất lỏng rò rỉ ra ngoài và bảo vệ các bộ phận bên trong khỏi bị hư hại do chất lỏng hoặc bụi bẩn.
  • Vật Liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn như carbon, gốm sứ, hoặc kim loại không gỉ.

5. Trục Bơm (Pump Shaft)

  • Chức Năng: Trục bơm truyền động lực từ động cơ đến cánh quạt. Nó là bộ phận chính truyền động, phải chịu lực và mô men xoắn từ động cơ.
  • Vật Liệu: Trục bơm thường được làm từ thép không gỉ hoặc các hợp kim chịu lực và chống mài mòn.

6. Bạc Đạn (Bearings)

  • Chức Năng: Bạc đạn hỗ trợ trục bơm, giảm ma sát và giữ trục ổn định trong quá trình hoạt động.
  • Vật Liệu: Bạc đạn thường được làm từ các vật liệu chịu lực và mài mòn như thép hoặc các hợp kim đặc biệt.

7. Cổng Hút và Cổng Xả (Suction and Discharge Ports)

  • Chức Năng: Cổng hút là nơi nước được hút vào bơm, còn cổng xả là nơi nước được xả ra khỏi bơm. Thiết kế của các cổng này ảnh hưởng đến hiệu suất của bơm và khả năng kết nối với hệ thống ống dẫn.

8. Bệ Đỡ (Base Plate)

  • Chức Năng: Bệ đỡ giúp cố định bơm trên nền hoặc nền tảng, đảm bảo bơm ổn định trong suốt quá trình hoạt động.

9. Hệ Thống Làm Mát (Cooling System)

  • Chức Năng: Trong một số ứng dụng, bơm có thể trang bị hệ thống làm mát để duy trì nhiệt độ hoạt động ở mức an toàn, đặc biệt là khi bơm làm việc liên tục hoặc trong các điều kiện môi trường khắc nghiệt.

Các bộ phận này cùng nhau làm việc để đảm bảo bơm hoạt động hiệu quả, bền bỉ và đáng tin cậy trong các ứng dụng cấp nước hoặc xử lý chất lỏng

Bơm li tâm trục ngang SLW-ISW50-160 dùng để xử lý nước sạch và các chất lỏng tương tự

Bơm ly tâm trục ngang SLW-ISW50-160, được thiết kế để xử lý nước sạch và các chất lỏng tương tự, có thể được sử dụng trong nhiều lĩnh vực và ứng dụng khác nhau. Dưới đây là một số lĩnh vực chính:

1. Cấp nước đô thị và nông thôn

  • Cấp nước sinh hoạt: Được sử dụng trong hệ thống cấp nước đô thị và nông thôn để cung cấp nước sạch cho người dân.
  • Tưới tiêu nông nghiệp: Được sử dụng trong hệ thống tưới tiêu để cung cấp nước cho cây trồng và các khu vực nông nghiệp.

2. Cung cấp nước cho hệ thống HVAC

  • Hệ thống làm mát và điều hòa không khí: Được sử dụng trong các hệ thống HVAC để cung cấp nước cho các thiết bị làm mát và điều hòa không khí, giúp duy trì nhiệt độ và độ ẩm ổn định.

3. Ứng dụng trong công nghiệp

  • Cấp nước cho quy trình sản xuất: Được sử dụng trong các nhà máy và cơ sở sản xuất để cung cấp nước cho các quy trình sản xuất, làm sạch và làm mát.
  • Xử lý chất lỏng công nghiệp: Được sử dụng để vận chuyển các chất lỏng công nghiệp không chứa các thành phần ăn mòn hoặc hóa chất độc hại.

4. Xử lý nước và nước thải

  • Xử lý nước sạch: Được sử dụng trong các hệ thống xử lý nước sạch để cung cấp nước đã qua xử lý cho các ứng dụng khác.
  • Hệ thống thoát nước: Được sử dụng trong các hệ thống thoát nước để bơm nước thải hoặc nước từ các khu vực có nguy cơ ngập úng.

5. Hệ thống cấp nước cho các tòa nhà cao tầng

  • Cung cấp nước cho các tòa nhà: Được sử dụng trong các tòa nhà cao tầng để đảm bảo cung cấp nước cho các tầng trên cao.

6. Hệ thống cứu hỏa

  • Cung cấp nước cho hệ thống chữa cháy: Được sử dụng trong các hệ thống cấp nước cho hệ thống cứu hỏa để đảm bảo nguồn nước sẵn có trong trường hợp khẩn cấp.

Với khả năng xử lý nước sạch và các chất lỏng tương tự, bơm SLW-ISW50-160 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất cao và ổn định trong nhiều lĩnh vực khác nhau.

Điều kiện làm việc bơm li tâm trục ngang SLW-ISW50-160


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

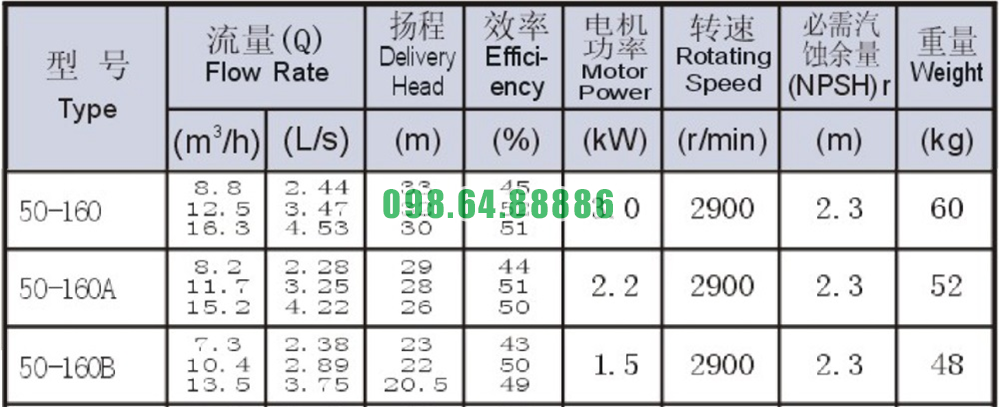

Bảng thông số kỹ thuật bơm li tâm trục ngang SLW-ISW50-160

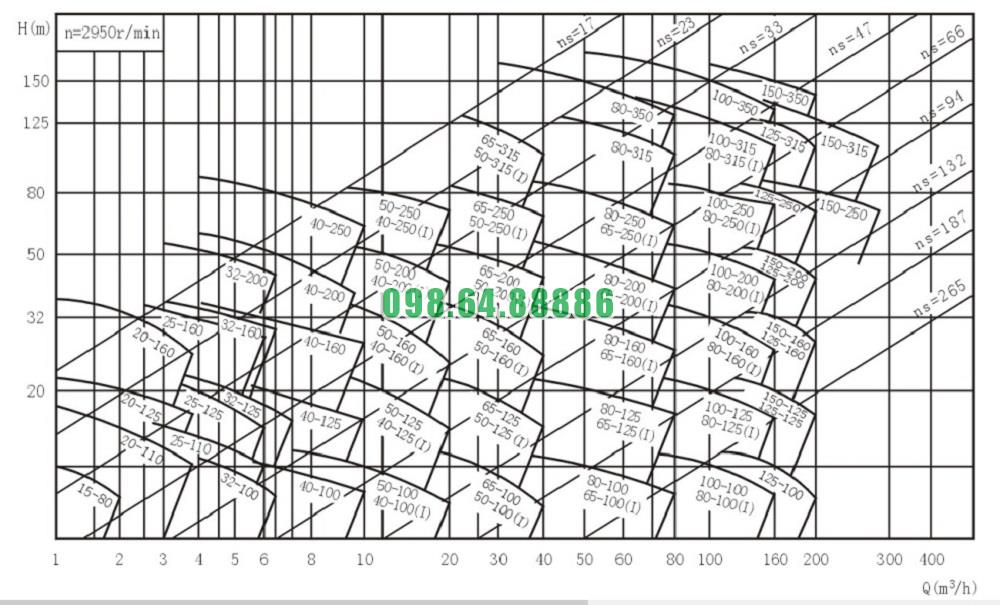

Đường cong hiệu suất bơm li tâm trục ngang SLW-ISW50-160

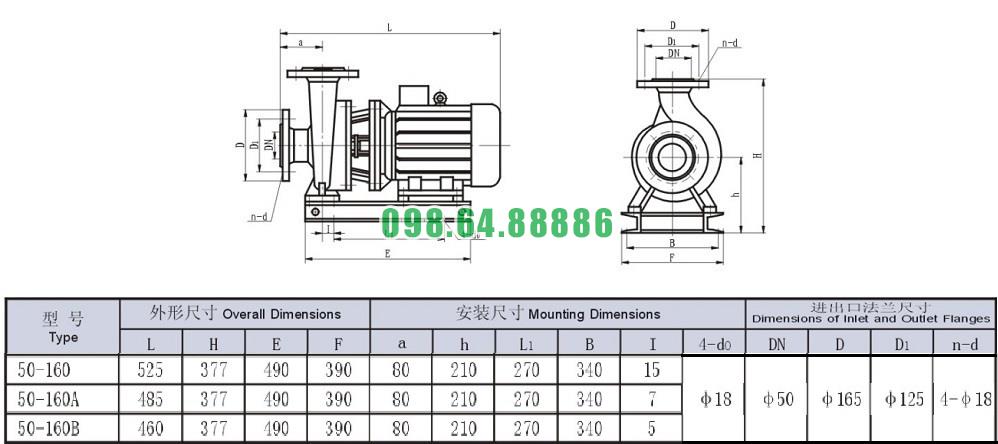

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang SLW-ISW50-160
