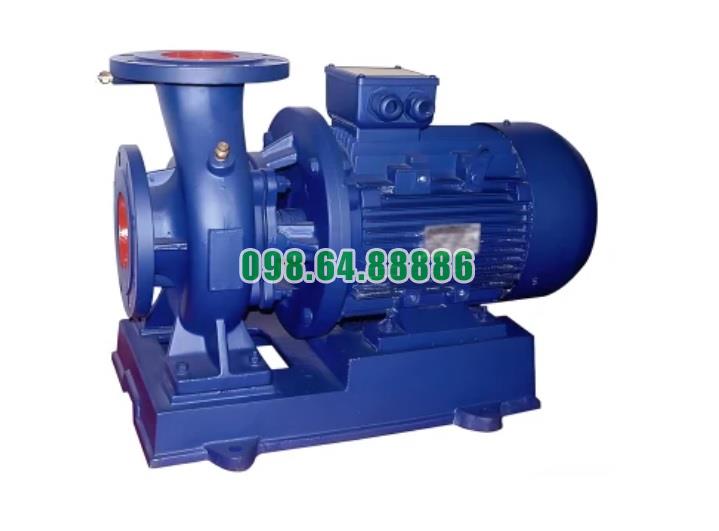

Bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw

Tải báo giá
• Mã SP
: SLW-ISW50-250-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 15.2 - 28.3 m3/h hoặc 4.2 - 7.86 L/s, đẩy cao từ 34.5 - 40m, năng xuất 47 - 55%, động cơ 5.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 104 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hoạt động của bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw

Bơm nước ly tâm trục ngang SLW-ISW50-250-I hoạt động dựa trên nguyên lý lực ly tâm, trong đó động cơ 5.5 kW cung cấp năng lượng để cánh bơm tạo ra lực ly tâm, giúp nước được hút vào và đẩy ra với áp suất cao. Dưới đây là mô tả chi tiết về nguyên tắc hoạt động của bơm này:

1. Khởi động động cơ

a. Công suất động cơ

  • Động cơ 5.5 kW: Khi bơm được khởi động, động cơ điện 5.5 kW bắt đầu quay trục bơm với tốc độ cao, thường là 2900 vòng/phút (r/min).

b. Truyền động

  • Truyền động từ động cơ: Động cơ truyền lực quay tới trục bơm, làm cho cánh bơm bên trong quay theo.

2. Hút nước vào bơm

a. Ống hút và lưới lọc

  • Ống hút: Nước từ nguồn (bể nước, hồ chứa) được hút vào bơm thông qua ống hút. Độ hút sâu tối đa của bơm là 2.5m.
  • Lưới lọc: Lưới lọc được lắp đặt tại đầu ống hút để ngăn chặn các tạp chất lớn xâm nhập vào bơm.

b. Tạo vùng áp suất thấp

  • Vùng áp suất thấp tại mắt bơm: Khi cánh bơm quay, nó tạo ra một vùng áp suất thấp tại trung tâm của cánh bơm (vùng mắt bơm), hút nước vào để lấp đầy khoảng trống này.

3. Tạo lực ly tâm và tăng tốc độ nước

a. Chuyển động ly tâm

  • Lực ly tâm: Khi cánh bơm quay, nó tạo ra lực ly tâm, đẩy nước từ trung tâm cánh bơm ra ngoài mép cánh bơm.
  • Thiết kế cánh bơm: Cánh bơm được thiết kế để tối ưu hóa hiệu suất, tăng cường lực đẩy nước và giảm thiểu tổn thất năng lượng.

b. Tăng tốc và áp suất nước

  • Gia tốc nước: Nước bị đẩy ra ngoài theo đường kính của cánh bơm, tăng tốc độ và áp suất nước trong quá trình này.
  • Vỏ bơm định hướng: Vỏ bơm định hướng dòng chảy của nước từ cánh bơm ra ngoài ống xả, đảm bảo dòng nước được điều hướng một cách hiệu quả.

4. Đẩy nước ra khỏi bơm

a. Định hướng dòng chảy

  • Vỏ bơm: Vỏ bơm được thiết kế để định hướng dòng chảy của nước từ cánh bơm ra ngoài ống xả, giảm thiểu tổn thất áp suất và tối ưu hóa hiệu suất bơm.

b. Ống xả

  • Dẫn nước: Nước sau khi được tăng tốc và áp suất sẽ được đẩy ra khỏi bơm thông qua ống xả và đi đến điểm sử dụng.
  • Van điều chỉnh: Van điều chỉnh được lắp đặt tại ống xả để kiểm soát lưu lượng và áp suất nước ra khỏi bơm.

5. Điều chỉnh linh hoạt lưu lượng và áp suất

a. Hệ thống điều khiển tự động

  • Bộ điều khiển PLC: Sử dụng bộ điều khiển logic khả lập trình (PLC) để giám sát và điều chỉnh hoạt động của bơm, đảm bảo bơm hoạt động hiệu quả và đáp ứng nhu cầu thay đổi.
  • Cảm biến áp suất và lưu lượng: Cảm biến áp suất và lưu lượng được lắp đặt để cung cấp dữ liệu thực tế, giúp hệ thống điều khiển tự động điều chỉnh hoạt động của bơm.

b. Biến tần (VFD)

  • Điều chỉnh tốc độ động cơ: Biến tần (VFD) cho phép điều chỉnh tốc độ động cơ một cách linh hoạt, kiểm soát lưu lượng và áp suất nước theo nhu cầu cụ thể.
  • Tiết kiệm năng lượng: Sử dụng biến tần giúp tối ưu hóa hiệu suất năng lượng, giảm chi phí vận hành và kéo dài tuổi thọ của bơm.

6. Bảo trì và vận hành dễ dàng

a. Thiết kế module

  • Dễ tháo lắp: Các bộ phận của bơm được thiết kế dưới dạng module, giúp việc tháo lắp, bảo trì và sửa chữa trở nên thuận tiện.
  • Bảo trì đơn giản: Thiết kế tối ưu cho phép thực hiện bảo trì định kỳ dễ dàng, giảm thời gian ngừng hoạt động và tăng hiệu quả sử dụng.

b. An toàn vận hành

  • Thiết kế an toàn: Bơm được thiết kế với các tính năng an toàn để ngăn ngừa tai nạn và sự cố trong quá trình sử dụng.
  • Phớt cơ khí chất lượng cao: Sử dụng các vật liệu chịu mài mòn cao, đảm bảo ngăn ngừa rò rỉ nước và tăng tuổi thọ của bơm.

Bơm nước ly tâm trục ngang SLW-ISW50-250-I hoạt động dựa trên nguyên lý lực ly tâm, với động cơ 5.5 kW tạo ra lực quay mạnh mẽ để hút nước vào, tăng tốc và đẩy nước ra ngoài với áp suất cao. Cấu trúc bơm chắc chắn, vật liệu chất lượng cao và thiết kế tối ưu giúp bơm hoạt động hiệu quả, bền bỉ và đáp ứng nhu cầu sử dụng trong nhiều ứng dụng công nghiệp và dân dụng. Khả năng điều chỉnh linh hoạt và tiết kiệm năng lượng của hệ thống điều khiển tự động và biến tần (VFD) càng tăng thêm giá trị và hiệu quả của bơm trong việc đáp ứng các yêu cầu đa dạng

Sử dụng bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw cần lưu ý gì?

Sử dụng bơm nước trục ngang SLW-ISW50-250-I với động cơ 5.5 kW cần tuân thủ các lưu ý sau để đảm bảo an toàn, hiệu quả và độ bền cho thiết bị. Dưới đây là những điểm chi tiết cần lưu ý:

1. Chuẩn Bị Trước Khi Sử Dụng

  • Kiểm Tra Trước Khi Lắp Đặt: Trước khi lắp đặt, kiểm tra kỹ các bộ phận của bơm, bao gồm động cơ, trục bơm, cánh bơm, và các kết nối để đảm bảo không có hư hỏng hay thiếu sót.
  • Chọn Vị Trí Lắp Đặt: Đặt bơm trên bề mặt phẳng, cứng và không rung động. Tránh các khu vực dễ bị ngập nước và có đủ không gian để bảo dưỡng và sửa chữa.

2. Lắp Đặt Đúng Cách

  • Căn Chỉnh Trục Bơm và Động Cơ: Đảm bảo trục bơm và trục động cơ được căn chỉnh chính xác để tránh hiện tượng rung lắc và mài mòn không đều.
  • Kết Nối Đường Ống: Sử dụng các phụ kiện và van cần thiết để kết nối đường ống hút và xả. Đảm bảo các kết nối kín và chắc chắn để ngăn ngừa rò rỉ.

3. Vận Hành Bơm

  • Khởi Động Bơm: Trước khi khởi động, mở van hút và xả để nước có thể chảy vào bơm. Khởi động bơm từ từ để tránh hiện tượng sốc thủy lực.
  • Giám Sát Hoạt Động: Trong quá trình vận hành, giám sát liên tục các thông số như áp suất, lưu lượng, và nhiệt độ của bơm. Nếu phát hiện bất kỳ dấu hiệu bất thường nào, hãy tắt bơm ngay lập tức và kiểm tra.

4. Bảo Dưỡng Định Kỳ

  • Kiểm Tra Hàng Ngày: Kiểm tra mức dầu bôi trơn, kiểm tra các kết nối điện và ống dẫn để đảm bảo không có rò rỉ hoặc sự cố.
  • Vệ Sinh và Kiểm Tra Hàng Tuần: Vệ sinh các bộ phận bên ngoài của bơm, kiểm tra độ chặt chẽ của các ốc vít và các kết nối.
  • Thay Dầu và Bảo Dưỡng Hàng Tháng: Kiểm tra và làm sạch bộ lọc, kiểm tra độ kín của các phớt và khớp nối, thay dầu bôi trơn cho các bộ phận chuyển động và bạc đạn.

5. Xử Lý Sự Cố Thường Gặp

  • Tiếng Ồn Bất Thường: Nếu bơm phát ra tiếng kêu lạ, kiểm tra bạc đạn, cánh bơm và trục bơm để xác định nguyên nhân và sửa chữa kịp thời.
  • Rung Động Mạnh: Nếu bơm rung lắc mạnh, kiểm tra trục bơm và cánh bơm để đảm bảo chúng được cân bằng và không bị hỏng.
  • Giảm Hiệu Suất: Nếu hiệu suất bơm giảm, kiểm tra cánh bơm, phớt và các bộ phận khác để đảm bảo không có cản trở hoặc hỏng hóc.
  • Rò Rỉ Chất Lỏng: Nếu phát hiện rò rỉ chất lỏng, kiểm tra và thay thế phớt hoặc các bộ phận bị hỏng để ngăn ngừa mất mát chất lỏng và đảm bảo an toàn.

6. An Toàn Khi Sử Dụng

  • Sử Dụng Thiết Bị Bảo Hộ: Khi vận hành và bảo dưỡng bơm, luôn sử dụng thiết bị bảo hộ cá nhân như găng tay, kính bảo hộ và giày an toàn.
  • Kiểm Tra Hệ Thống Điện: Đảm bảo rằng hệ thống điện được nối đất đúng cách và các thiết bị bảo vệ điện như cầu dao và bộ ngắt điện hoạt động tốt.
  • Đào Tạo Nhân Viên: Nhân viên vận hành bơm cần được đào tạo đầy đủ về quy trình vận hành và biện pháp an toàn khi làm việc với bơm.

Để sử dụng bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kW hiệu quả và an toàn, cần tuân thủ các lưu ý về chuẩn bị, lắp đặt, vận hành, bảo dưỡng định kỳ, xử lý sự cố và đảm bảo an toàn. Việc tuân thủ đúng các lưu ý này sẽ giúp bơm hoạt động ổn định, bền bỉ và đạt hiệu suất tối ưu trong các ứng dụng công nghiệp và dân dụng

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

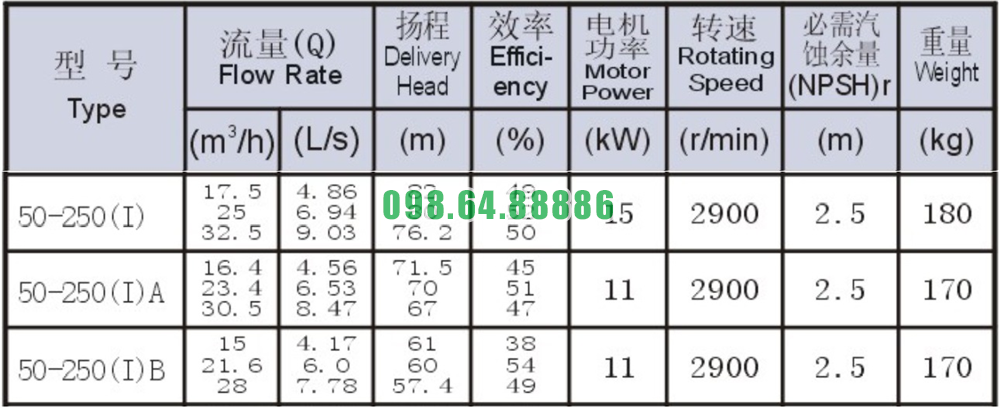

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw

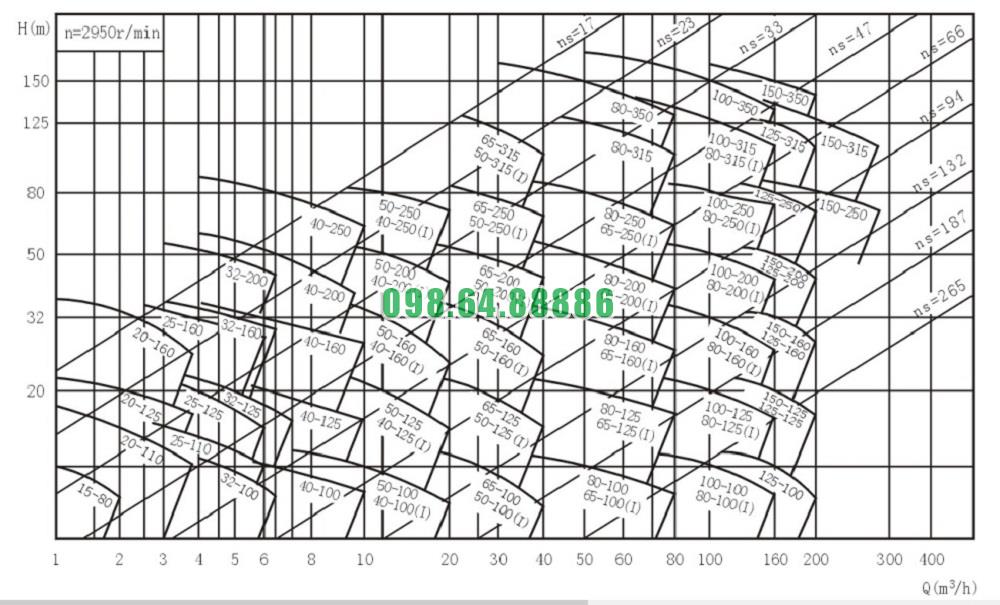

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw

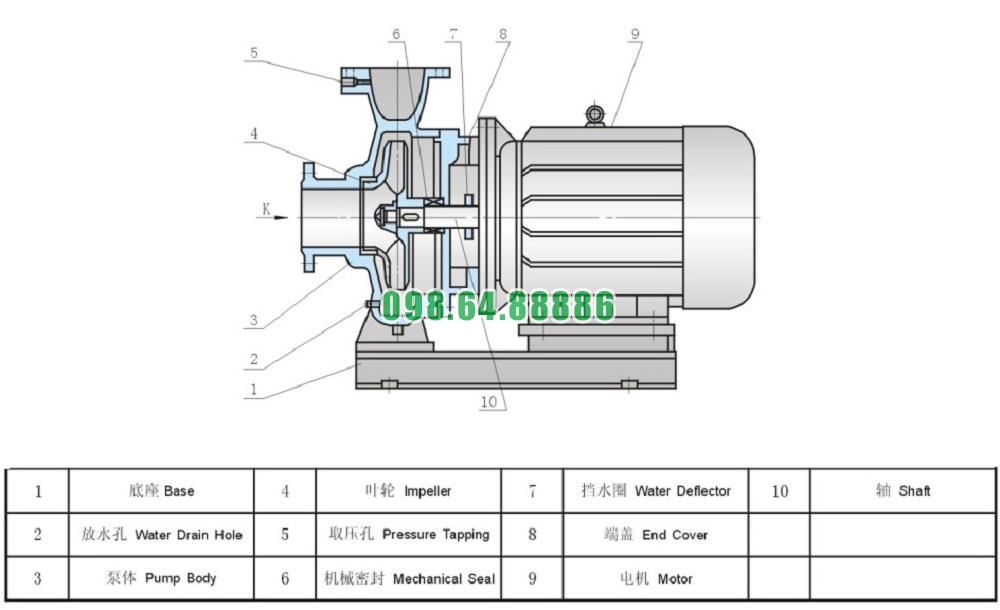

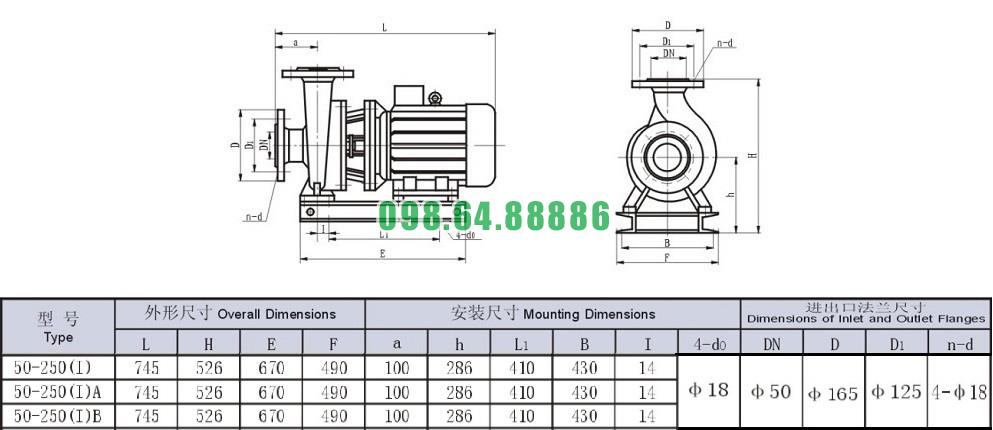

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-250-I động cơ 5.5 kw
