Buồng bơm là bộ phận trung tâm trong cấu tạo của bơm tăng áp trục đứng ISG50-200A, IRG50-200A. Đây là nơi chứa cánh bơm, nơi xảy ra quá trình tạo lực ly tâm để chuyển hóa năng lượng từ chuyển động quay thành áp suất đẩy chất lỏng. Buồng bơm quyết định phần lớn cột áp, lưu lượng và hiệu suất thủy lực của máy bơm.
Buồng bơm thường được làm từ gang đúc, thép hợp kim hoặc inox tùy theo môi trường làm việc
Với ISG50-200A, buồng bơm thường dùng gang xám hoặc gang cầu để đảm bảo độ cứng vững, chống mài mòn trong môi trường nước sạch
Với IRG50-200A, buồng bơm ưu tiên vật liệu chịu nhiệt và chống ăn mòn, có thể là inox 304 hoặc gang phủ epoxy, phù hợp với môi trường nước nóng tuần hoàn
Buồng bơm có hình dạng xoắn ốc hoặc trụ tròn thẳng đứng, kết nối trực tiếp với thân bơm
Bên trong bố trí nhiều tầng cánh bơm xếp dọc theo trục, mỗi tầng có buồng dẫn hướng riêng để ổn định dòng chảy
Các buồng dẫn hướng này có nhiệm vụ giảm xoáy, giảm mất năng lượng, giúp chuyển dòng chảy qua các tầng cánh tiếp theo hiệu quả hơn
Cấu trúc buồng bơm được gia công chính xác, bề mặt nhẵn để giảm tổn thất ma sát, tăng hiệu suất thủy lực tổng thể
Buồng bơm kết nối trực tiếp với cổng hút đặt ở đáy và cổng xả bố trí ở phía trên theo trục đứng
Dòng nước đi theo hướng từ dưới lên trên, di chuyển qua từng tầng cánh, mỗi tầng đều đóng góp vào tổng cột áp đầu ra
Cấu tạo này giúp tận dụng hoàn toàn lực đẩy ly tâm, phù hợp với yêu cầu tăng áp cao nhưng không chiếm nhiều không gian ngang
Tại các vị trí tiếp giáp giữa buồng bơm và thân bơm, hoặc giữa các tầng, thường có gioăng cao su chịu áp, ron phớt, vòng chặn nước để đảm bảo kín khít, tránh rò rỉ
Phần tiếp xúc với trục được gia cố thêm bạc lót chịu mài mòn, giúp giảm hư hại khi vận hành lâu dài
Với ISG50-200A, buồng bơm có kết cấu đơn giản, trọng lượng nhẹ, tối ưu cho hệ thống cấp nước sạch, tăng áp dân dụng, vận hành êm và tiết kiệm năng lượng
Với IRG50-200A, buồng bơm được thiết kế chắc chắn hơn, chịu được áp lực nhiệt và thủy lực cao, thích hợp với tuần hoàn nước nóng, truyền nhiệt ổn định trong các hệ thống lò hơi, điều hòa trung tâm, sưởi sàn
Buồng bơm có thể tháo rời từng tầng khi cần kiểm tra hoặc thay thế cánh bơm
Việc bảo trì dễ dàng, không cần tháo toàn bộ thân bơm hay cắt đường ống, giúp tiết kiệm thời gian và nhân công kỹ thuật
Cánh bơm là bộ phận quan trọng nhất trong bơm ly tâm trục đứng model ISG50-200A, IRG50-200A, đóng vai trò chính trong việc tạo lực ly tâm để đẩy nước ra khỏi buồng bơm. Thiết kế và vật liệu của cánh bơm quyết định trực tiếp đến hiệu suất, áp lực và độ bền của toàn bộ thiết bị.
Cánh bơm được lắp cố định trên trục quay của động cơ, nằm hoàn toàn trong buồng bơm
Khi motor quay, cánh bơm quay theo, tạo ra chuyển động quay của chất lỏng và sinh ra lực ly tâm
Phần chính của cánh, có dạng hình tròn với các khe hoặc cánh xoắn
Cánh được thiết kế để hướng dòng nước từ tâm trục ra mép ngoài, tạo lực đẩy
Là các cánh cong gắn trên đĩa, giúp điều hướng và tăng tốc dòng nước
Số lượng, hình dạng và góc nghiêng của cánh dẫn ảnh hưởng trực tiếp đến lưu lượng và cột áp
Là tâm cánh, nơi nước đi vào đầu tiên
Thiết kế phải đảm bảo dòng chảy đều và không gây xoáy ngược
Giữ cánh cố định trên trục quay, tránh trượt hoặc lệch tâm khi vận hành
Thường là vòng ren, ê-cu hãm hoặc then chốt inox
Cấu tạo gồm hai đĩa chắn hai mặt, bao kín các cánh dẫn bên trong
Đây là loại cánh phổ biến trong ISG50-200A, IRG50-200A do hiệu suất cao và chịu áp tốt
Phù hợp với nước sạch, nước nóng, nước tuần hoàn ít cặn
Có một mặt hở, dễ vệ sinh hơn
Ít sử dụng trong dòng bơm này vì khả năng tạo áp không cao bằng cánh kín
Thường chỉ áp dụng nếu xử lý nước có lẫn hạt nhỏ hoặc chất lỏng nhớt nhẹ
| Loại vật liệu | Đặc điểm sử dụng |
|---|---|
| Gang xám | Phổ biến, giá rẻ, chịu lực tốt, dùng cho nước sạch nhiệt độ thường |
| Gang cầu | Chịu va đập tốt hơn gang xám, ít gãy vỡ hơn |
| Inox 304 | Chịu ăn mòn tốt, dùng cho nước nóng, nước có hóa chất nhẹ |
| Inox 316 | Dùng trong môi trường có muối, axit yếu, nước biển |
| Đồng thau | Ít phổ biến hơn, chống mài mòn cơ học tốt nhưng đắt tiền |
Cánh được cân bằng động chính xác, giảm rung và tăng độ bền
Cấu trúc cánh xoắn giúp nước tăng tốc mượt, hạn chế tạo xoáy ngược
Tối ưu hóa góc nghiêng để đạt được lưu lượng và cột áp lý tưởng
Có thể tháo rời dễ dàng khi bảo trì, vệ sinh hoặc thay thế
Mòn mép cánh do ma sát lâu ngày với nước chứa cặn
Nứt hoặc vỡ cánh khi hút phải dị vật hoặc rung lệch tâm
Cánh bị bám cặn gây mất cân bằng và giảm hiệu suất
Lắp lưới lọc ở đầu hút để ngăn rác và vật cứng lọt vào
Kiểm tra định kỳ cánh bơm mỗi 6 tháng đến 1 năm
Vệ sinh, thay cánh mới nếu thấy mòn trên 20% hoặc có vết nứt

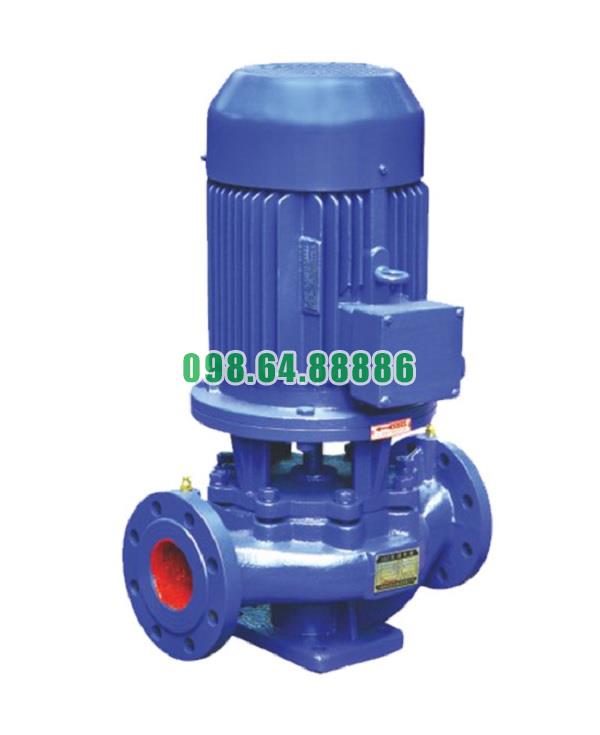

Bơm tăng áp trục đứng model ISG50-200A, bơm IRG50-200A đẩy cao 44.5m
