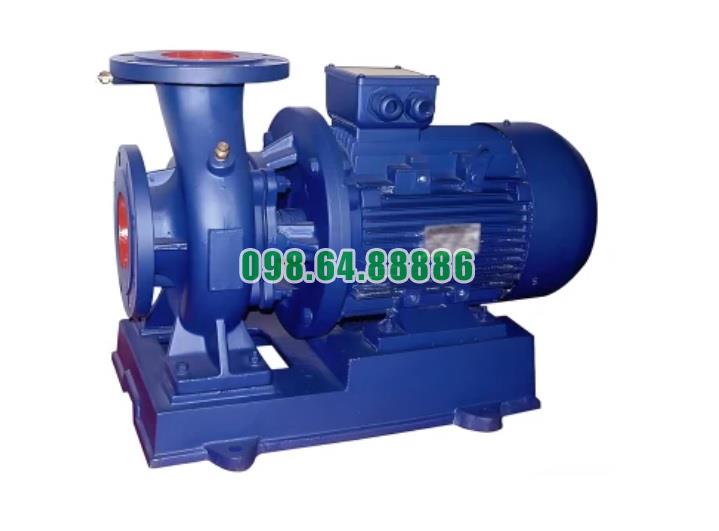

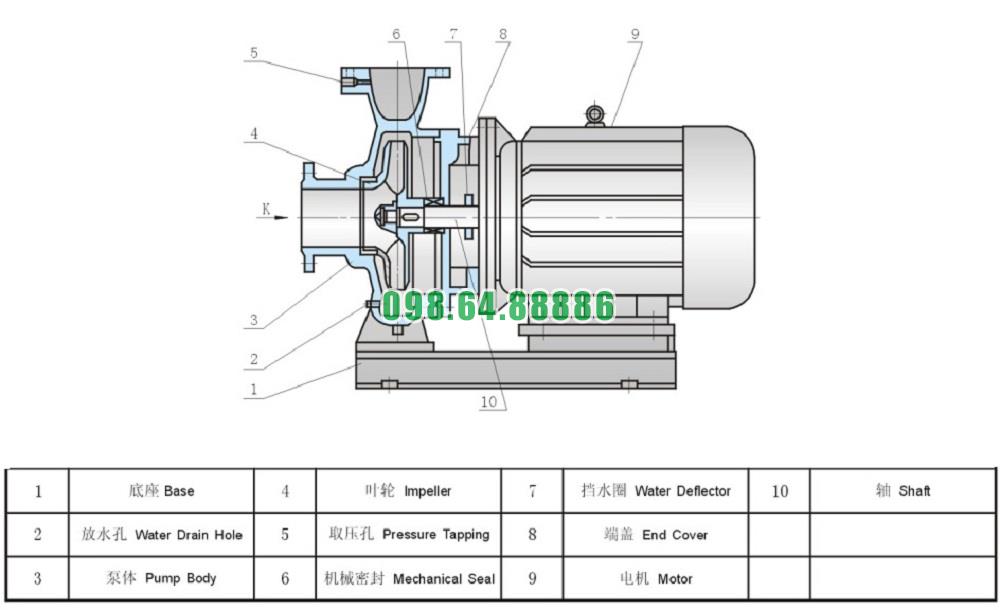

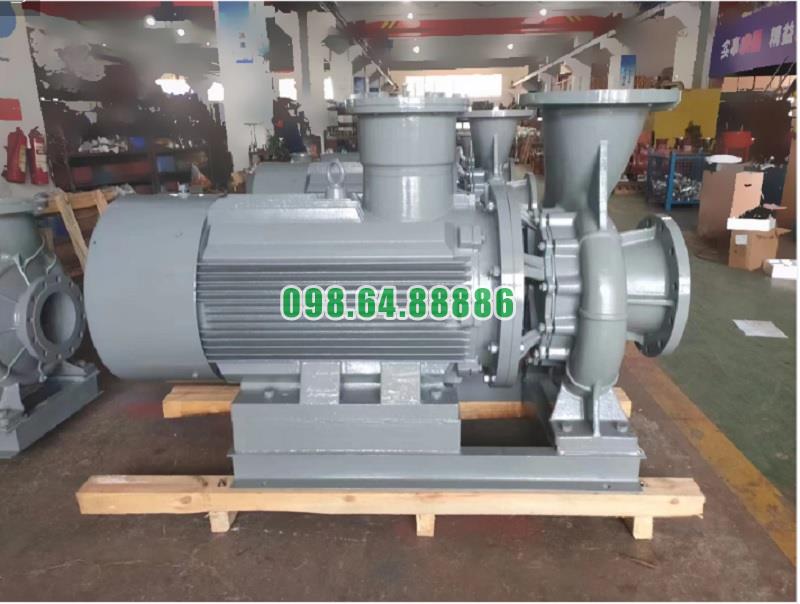

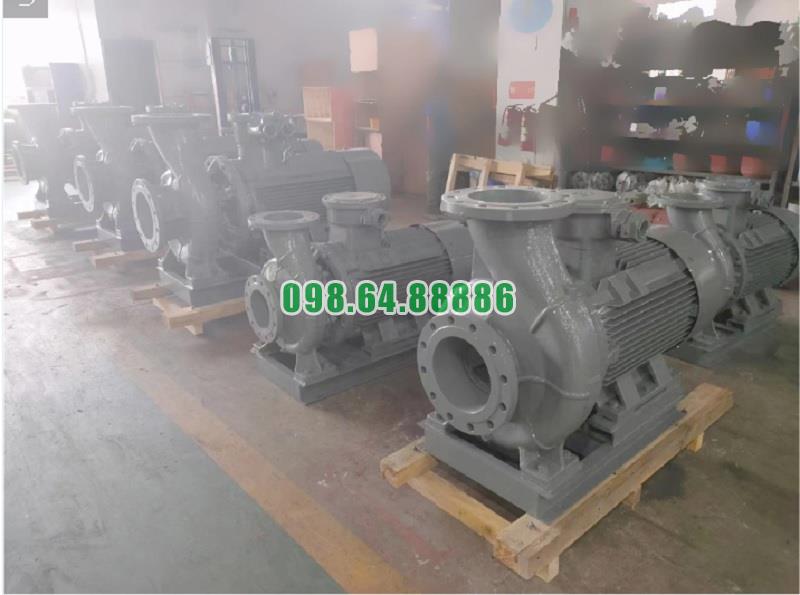

Cấu tạo của bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I công suất 15 kW, đẩy cao 24m có cấu tạo bao gồm nhiều bộ phận quan trọng để giúp nó hoạt động hiệu quả. Cấu tạo của bơm này được thiết kế để tối ưu hóa lưu lượng và áp suất, đáp ứng các yêu cầu khắt khe trong các ứng dụng cấp nước công nghiệp và dân dụng. Dưới đây là chi tiết cấu tạo của bơm:
1. Động cơ (Motor):
- Công suất: Bơm sử dụng động cơ 15 kW để tạo ra năng lượng quay cho trục bơm. Động cơ có thể là động cơ điện 3 pha hoặc một loại động cơ phù hợp khác.
- Chức năng: Động cơ chuyển hóa năng lượng điện thành cơ năng, làm quay trục bơm và cánh quạt, tạo ra lực ly tâm cần thiết để đẩy chất lỏng.
2. Trục bơm (Pump Shaft):
- Vị trí: Trục bơm nối với động cơ và dẫn động cho cánh quạt quay. Trục này có thể được làm bằng thép không gỉ hoặc vật liệu chống mài mòn, chịu tải trọng và rung động trong quá trình vận hành.
- Chức năng: Trục bơm truyền động từ động cơ đến cánh quạt, giúp tạo ra chuyển động quay liên tục.
3. Cánh quạt (Impeller):
- Vị trí: Cánh quạt gắn trực tiếp với trục bơm và quay cùng trục khi động cơ hoạt động.
- Chức năng: Cánh quạt tạo ra lực ly tâm khi quay, đẩy chất lỏng từ cửa hút vào các cửa xả. Cánh quạt có thể được làm bằng vật liệu chống ăn mòn, như inox, để chịu được các tác động của chất lỏng mà nó bơm.
- Hình dạng: Cánh quạt có thể có dạng kín hoặc hở, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
4. Vỏ bơm (Pump Casing):
- Vị trí: Vỏ bơm bao quanh các bộ phận bên trong như cánh quạt và trục bơm. Vỏ bơm là bộ phận chứa chất lỏng và dẫn hướng dòng chảy từ cửa hút đến cửa xả.
- Chức năng: Vỏ bơm giúp giữ chất lỏng trong hệ thống và chuyển hướng dòng chảy một cách hiệu quả. Nó được thiết kế để chịu áp suất cao và chống ăn mòn.
- Chất liệu: Thường được làm bằng thép carbon hoặc thép không gỉ tùy theo yêu cầu về độ bền và chống ăn mòn của chất lỏng.
5. Cửa hút (Suction Port):
- Vị trí: Cửa hút là nơi chất lỏng được hút vào bơm. Nó thường được kết nối với nguồn nước hoặc bể chứa.
- Chức năng: Cửa hút giúp đưa chất lỏng vào bơm để tiếp tục quá trình bơm qua cánh quạt và ra ngoài qua cửa xả.
- Chất liệu: Cửa hút được làm từ vật liệu có khả năng chịu mài mòn và áp suất cao, thường là gang hoặc thép không gỉ.
6. Cửa xả (Discharge Port):
- Vị trí: Cửa xả là nơi chất lỏng được đẩy ra khỏi bơm và vào hệ thống ống dẫn.
- Chức năng: Cửa xả có chức năng chuyển chất lỏng đã được tăng áp suất qua cánh quạt ra ngoài bơm và vào hệ thống dẫn nước.
- Chất liệu: Cũng giống như cửa hút, cửa xả được làm từ vật liệu chống ăn mòn, như gang hoặc thép không gỉ.
7. Phớt cơ học (Mechanical Seal):
- Vị trí: Phớt cơ học được lắp giữa trục bơm và vỏ bơm, giúp ngăn ngừa rò rỉ chất lỏng ra ngoài trong suốt quá trình vận hành.
- Chức năng: Phớt cơ học giúp bảo vệ trục bơm khỏi sự mài mòn và ngăn ngừa sự rò rỉ chất lỏng qua trục vào khu vực động cơ, đảm bảo an toàn và hiệu quả trong vận hành.
- Chất liệu: Phớt cơ học thường được làm từ các vật liệu chịu nhiệt và chịu mài mòn như carbon, gốm, hoặc silicone.
8. Vòng bi (Bearings):
- Vị trí: Vòng bi được lắp trên trục bơm, giúp giữ trục bơm ổn định và giảm ma sát khi trục quay.
- Chức năng: Vòng bi giúp giảm ma sát giữa trục bơm và các bộ phận khác của bơm, giúp giảm độ mài mòn và kéo dài tuổi thọ của bơm.
- Chất liệu: Thường được làm từ vật liệu kim loại chịu mài mòn và chịu nhiệt.
9. Tấm đệm và vòng đệm (Gaskets and O-rings):
- Vị trí: Các tấm đệm và vòng đệm thường được lắp ở các điểm kết nối giữa các bộ phận của bơm, như giữa vỏ bơm và cửa hút/xả, giữa phớt cơ học và trục.
- Chức năng: Chúng có chức năng ngăn ngừa sự rò rỉ của chất lỏng ra ngoài, đảm bảo hiệu quả kín khí và kín nước trong suốt quá trình vận hành.
- Chất liệu: Vòng đệm và tấm đệm thường được làm từ cao su, silicone hoặc các vật liệu chịu nhiệt và chịu hóa chất.
10. Khung bơm (Pump Frame):
- Vị trí: Khung bơm là bộ phận kết nối bơm với nền hoặc cơ cấu hỗ trợ, giúp giữ bơm ổn định trong suốt quá trình vận hành.
- Chức năng: Khung bơm giúp cố định các bộ phận khác của bơm, đảm bảo tính ổn định khi bơm hoạt động, giảm rung động và tiếng ồn.
11. Van an toàn (Safety Valve) (nếu có):
- Vị trí: Van an toàn thường được lắp ở các vị trí xả để bảo vệ bơm khỏi các trường hợp quá tải hoặc áp suất vượt quá mức cho phép.
- Chức năng: Van an toàn tự động mở khi áp suất trong hệ thống vượt quá mức giới hạn, giúp giảm thiểu nguy cơ hư hỏng bơm và các bộ phận khác của hệ thống
Ứng dụng rộng rãi của bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m
Bơm nước ly tâm trục ngang SLW100-ISW100-125-I với công suất 15 kW và khả năng đẩy cao 24m là một thiết bị có ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ vào khả năng vận hành ổn định, hiệu suất cao và tính linh hoạt. Dưới đây là các ứng dụng chính của bơm này:
1. Cấp nước sinh hoạt
- Ứng dụng: Cung cấp nước sạch cho các khu dân cư, tòa nhà cao tầng, khu đô thị hoặc các công trình cấp nước sinh hoạt.
- Lý do: Bơm có thể cung cấp lưu lượng lớn và ổn định, đáp ứng nhu cầu cấp nước cho các tòa nhà cao tầng, khu dân cư hoặc hệ thống cấp nước công cộng, đồng thời đảm bảo áp suất đủ mạnh để vận chuyển nước lên cao.
2. Cấp nước cho hệ thống phòng cháy chữa cháy (PCCC)
- Ứng dụng: Bơm này có thể được sử dụng trong các hệ thống cấp nước chữa cháy của các tòa nhà cao tầng, khu công nghiệp, hoặc các khu vực có yêu cầu nghiêm ngặt về phòng cháy chữa cháy.
- Lý do: Với khả năng đẩy cao lên tới 24m, bơm này có thể cung cấp nước với áp suất cao để duy trì hệ thống chữa cháy tự động hoặc phục vụ cứu hỏa trong trường hợp khẩn cấp.
3. Hệ thống cấp nước cho các công trình xây dựng
- Ứng dụng: Dùng để cấp nước cho các công trình xây dựng, đặc biệt là trong các dự án lớn, nơi yêu cầu cấp nước cho các công tác thi công, như trộn bê tông, cung cấp nước cho các thiết bị và máy móc thi công.
- Lý do: Khả năng đẩy nước lên cao và lưu lượng ổn định là yếu tố quan trọng khi sử dụng bơm trong các công trình lớn, giúp tăng năng suất và hiệu quả công việc.
4. Hệ thống làm mát công nghiệp
- Ứng dụng: Bơm có thể được sử dụng trong các hệ thống làm mát trong các nhà máy công nghiệp, nhà máy điện, hoặc trong các thiết bị máy móc yêu cầu làm mát liên tục.
- Lý do: Bơm này có khả năng duy trì lưu lượng và áp suất ổn định, giúp duy trì nhiệt độ làm việc của các thiết bị và máy móc, đảm bảo hiệu quả làm mát trong suốt quá trình vận hành.
5. Hệ thống xử lý nước thải
- Ứng dụng: Bơm này có thể được sử dụng trong các hệ thống xử lý nước thải, bao gồm các nhà máy xử lý nước thải, trạm xử lý nước thải khu công nghiệp hoặc các hệ thống thu gom nước thải.
- Lý do: Với khả năng vận hành liên tục và bền bỉ, bơm này giúp duy trì quá trình lọc, xử lý nước thải, đảm bảo hiệu quả và độ tin cậy của hệ thống.
6. Hệ thống tưới tiêu trong nông nghiệp
- Ứng dụng: Bơm trục ngang SLW100-ISW100-125-I có thể được ứng dụng trong các hệ thống tưới tiêu cho nông nghiệp, đặc biệt là trong các trang trại lớn, vườn cây ăn quả hoặc các khu vực trồng trọt.
- Lý do: Với khả năng cung cấp lưu lượng nước lớn và ổn định, bơm này hỗ trợ tưới tiêu hiệu quả, giúp tiết kiệm nước và nâng cao năng suất cây trồng.
7. Cấp nước cho các hệ thống nhà máy và công nghiệp chế biến
- Ứng dụng: Bơm này có thể cung cấp nước cho các quá trình sản xuất trong các nhà máy chế biến thực phẩm, dược phẩm, hóa chất hoặc các ngành công nghiệp khác.
- Lý do: Cung cấp nước với áp suất và lưu lượng ổn định là yêu cầu quan trọng trong các quy trình công nghiệp, từ việc cung cấp nước sạch cho sản xuất đến việc làm mát thiết bị trong các nhà máy.
8. Cung cấp nước cho các hệ thống điều hòa không khí (HVAC)
- Ứng dụng: Bơm có thể được sử dụng trong các hệ thống HVAC (hệ thống điều hòa không khí) của các tòa nhà lớn hoặc các khu công nghiệp cần duy trì nhiệt độ và độ ẩm ổn định.
- Lý do: Trong các hệ thống HVAC, việc cung cấp nước làm mát hoặc nước nóng là rất quan trọng để duy trì điều kiện môi trường phù hợp cho không gian làm việc hoặc sinh hoạt. Bơm có thể vận chuyển nước qua các đường ống với áp suất và lưu lượng ổn định, giúp duy trì hiệu quả làm việc của hệ thống.
9. Ứng dụng trong các nhà máy sản xuất hóa chất và dầu khí
- Ứng dụng: Trong các ngành công nghiệp hóa chất hoặc dầu khí, bơm nước trục ngang có thể được sử dụng để xử lý các chất lỏng hoặc chất hóa học cần được vận chuyển từ nơi này sang nơi khác.
- Lý do: Bơm nước này có thể hoạt động với nhiều loại chất lỏng khác nhau và có khả năng chịu được áp suất cao, giúp xử lý và vận chuyển các chất lỏng trong các quy trình sản xuất mà không gây gián đoạn.
10. Hệ thống cấp nước cho các khu nghỉ dưỡng, khách sạn, hoặc khu du lịch
- Ứng dụng: Bơm này có thể được sử dụng để cấp nước cho các khu nghỉ dưỡng, khách sạn hoặc khu du lịch với yêu cầu cung cấp nước cho các bể bơi, spa, vòi sen, hoặc các hoạt động khác.
- Lý do: Bơm có thể cung cấp lưu lượng nước ổn định và mạnh mẽ cho các khu vực có nhu cầu sử dụng nước lớn như trong các khu nghỉ dưỡng cao cấp, giúp duy trì sự thoải mái cho khách hàng.
11. Hệ thống cấp nước cho các khu công nghiệp
- Ứng dụng: Trong các khu công nghiệp, bơm này được sử dụng để cung cấp nước cho các quá trình sản xuất, vệ sinh nhà xưởng, hoặc cho các hệ thống phòng cháy chữa cháy.
- Lý do: Cung cấp lưu lượng và áp suất ổn định giúp duy trì hoạt động của các dây chuyền sản xuất, đảm bảo vệ sinh và đáp ứng các yêu cầu về an toàn.
12. Hệ thống cấp nước cho các hệ thống sản xuất điện
- Ứng dụng: Bơm nước trục ngang này có thể được sử dụng trong các nhà máy điện, cung cấp nước làm mát cho các lò hơi hoặc các thiết bị tạo điện khác.
- Lý do: Bơm có thể đáp ứng được yêu cầu vận hành của các hệ thống làm mát trong các nhà máy điện, giúp duy trì nhiệt độ ổn định và hiệu suất tối ưu của các thiết bị điện
Điều kiện làm việc bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

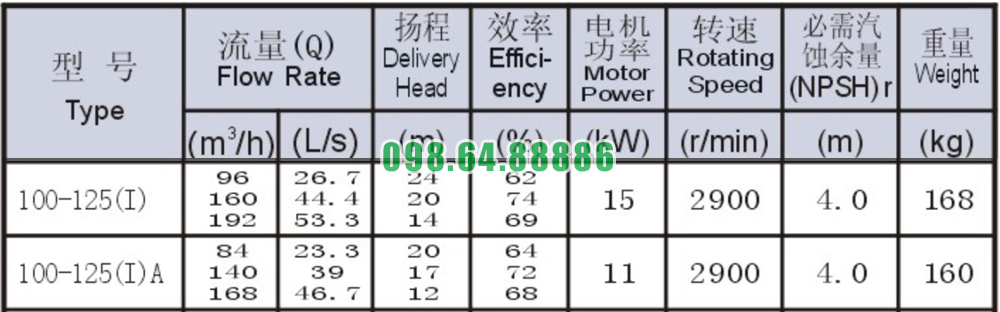

Bảng thông số kỹ thuật bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m

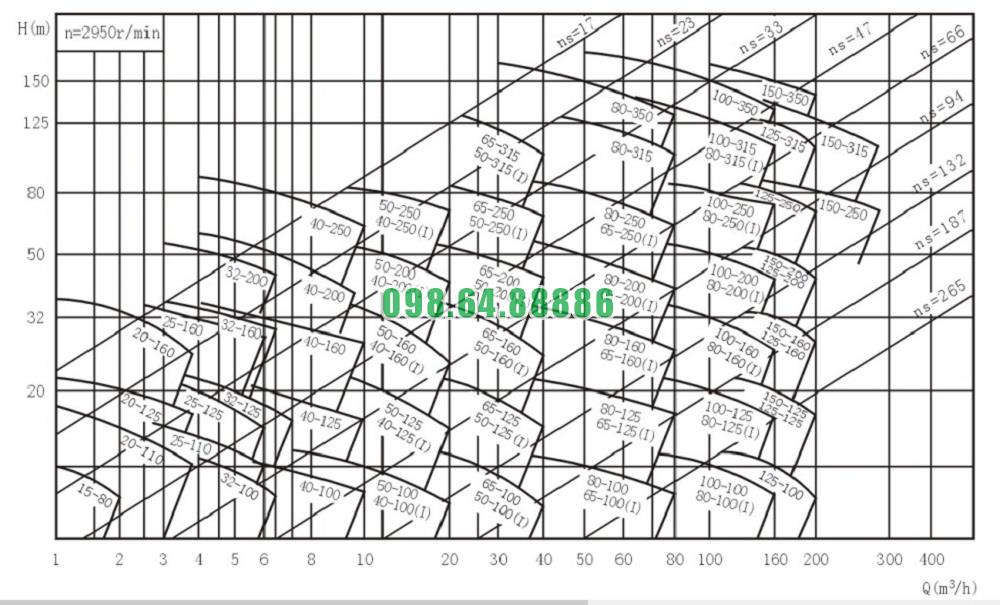

Đường cong hiệu suất bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m

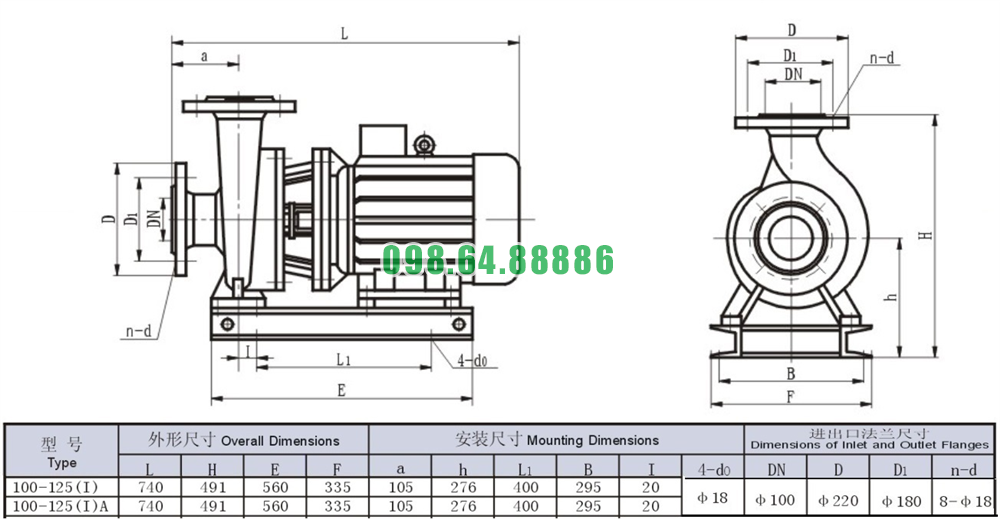

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100-ISW100-125-I công suất 15 kw đẩy cao 24m
