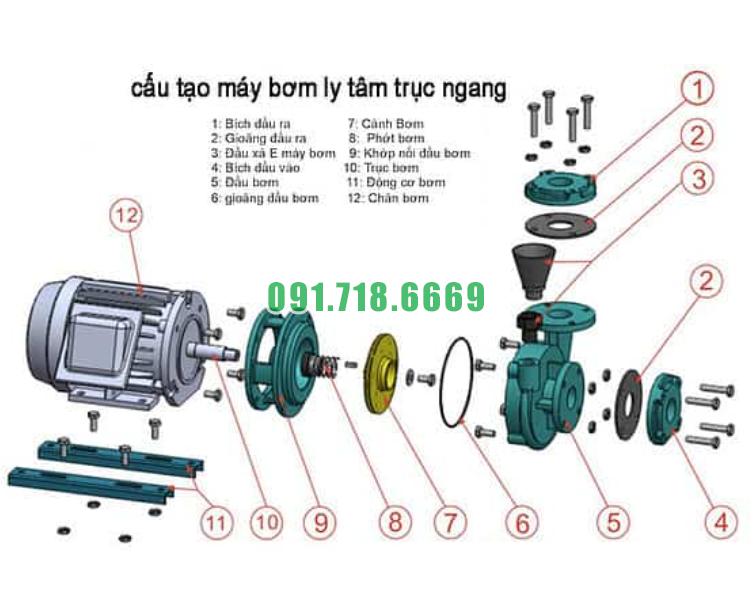

Cấu tạo chung máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50
Vỏ máy: Bao gồm phần vỏ chính của máy, thường được làm từ vật liệu gang hoặc thép có độ bền cao như gang FC200 để chịu được áp lực và mài mòn.
Trục: Là phần trung tâm của máy, trục giữ vai trò chính trong việc chuyển động quay của máy bơm. Thường được làm từ thép không gỉ hoặc thép có độ bền cao để đảm bảo độ bền và độ chính xác.
Cánh quạt (Impeller): Là bộ phận tạo ra lực ly tâm để bơm nước ra ngoài. Impeller thường được gắn trên trục và có thiết kế đặc biệt để tăng cường hiệu suất bơm.
Động cơ: Là nguồn điện cung cấp năng lượng cho máy bơm hoạt động. Thường sử dụng động cơ điện 3 pha với các tính năng an toàn và hiệu suất cao.
Bộ khớp nối (Coupling): Dùng để kết nối trục máy bơm với động cơ, truyền động từ động cơ sang máy bơm.
Hộp bơm (Pump casing): Là phần chứa cánh quạt và impeller, giúp tạo ra dòng chảy nước trong quá trình bơm.
Van hút và van xả: Dùng để điều chỉnh lưu lượng và áp suất của nước trong quá trình bơm.
Hệ thống đệm (Bearings): Là các bạc đạn hoặc hệ thống đệm khác nhau được sử dụng để hỗ trợ trục máy bơm, giảm ma sát và gia tăng độ ổn định.

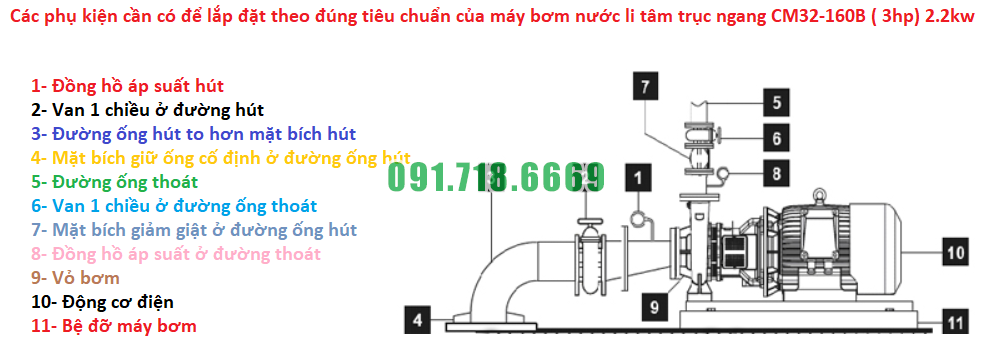

Hệ thống đường ống: Bao gồm đường nước vào và ra, thường được kết nối thông qua các mắt bích hoặc ren, với kích thước thông thường là DN50 (đường nước ra).
Nguyên tắc vận hành máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50
Nguyên tắc vận hành của máy bơm nước sạch li tâm trục ngang CM32-160A có đường thoát kích thước DN50 tuân theo các bước sau:
Hút nước: Quá trình bắt đầu bằng việc máy bơm hút nước từ nguồn cung cấp hoặc bể chứa thông qua đường thoát đầu vào DN50. Nước được hút vào máy bơm thông qua cánh quạt và trục xoay.
Tạo áp suất: Khi nước được hút vào, cánh quạt quay và tạo áp suất, đẩy nước ra khỏi máy bơm qua đường thoát đầu ra DN50. Áp suất được tạo ra phụ thuộc vào tốc độ quay của cánh quạt và thiết kế của máy bơm.
Xử lý nước: Nước được bơm qua máy bơm để đảm bảo áp suất và lưu lượng đủ để đáp ứng nhu cầu sử dụng. Trong quá trình này, các tạp chất có thể được lọc ra hoặc được xử lý bằng các thiết bị phụ trợ như bộ lọc hoặc van kiểm soát.
Đẩy nước ra ngoài: Nước được đẩy ra khỏi máy bơm qua đường thoát đầu ra DN50, từ đó cung cấp nước cho các hệ thống hoặc thiết bị sử dụng nước như hệ thống cấp nước hoặc hệ thống tưới tiêu.
Kiểm soát và điều chỉnh: Quá trình vận hành của máy bơm có thể được kiểm soát và điều chỉnh bằng cách sử dụng các thiết bị kiểm soát như van điều khiển hoặc máy biến tần, giúp điều chỉnh lưu lượng và áp suất nước theo nhu cầu cụ thể.

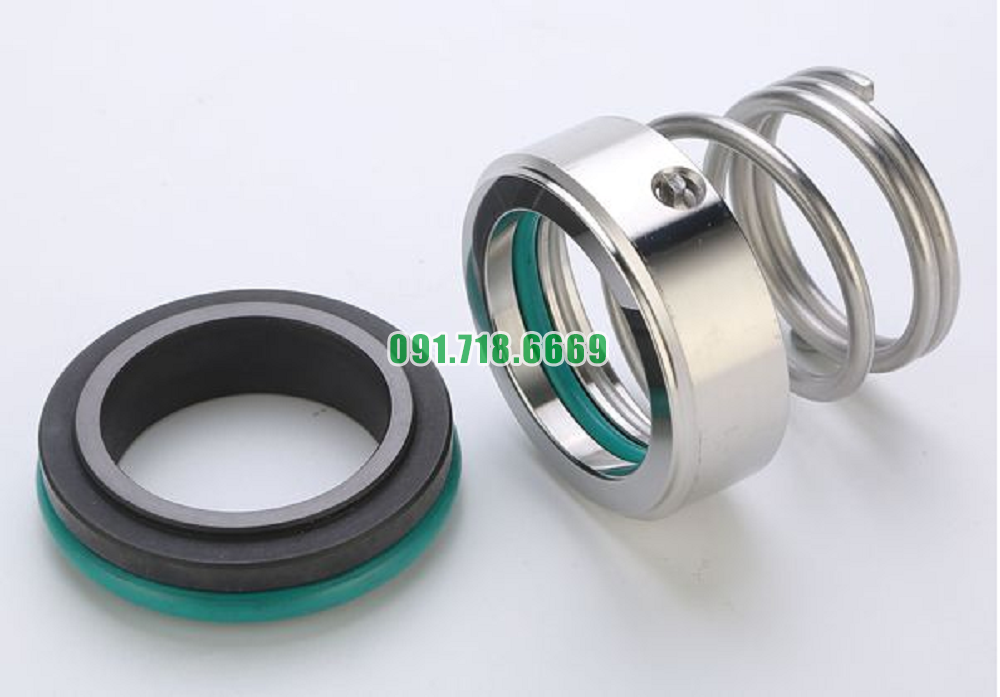

Điểm nổi bật của phớt máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50
Phớt là một phần quan trọng của máy bơm nước sạch li tâm trục ngang CM32-160A với đường thoát DN50. Dưới đây là một số điểm nổi bật của phớt:
Chức năng chính xác: Phớt là một phần cần thiết để ngăn nước rò rỉ qua các khe hở giữa trục và vỏ của bơm. Điều này giúp duy trì áp suất và lưu lượng nước được bơm ra mà không bị mất mát.
Chất lượng vật liệu: Phớt thường được làm từ các vật liệu chất lượng cao như cao su tổng hợp hoặc silicone chịu nhiệt. Chất liệu này đảm bảo khả năng chịu ăn mòn, chịu nhiệt và độ bền cao trong điều kiện làm việc khắc nghiệt.
Tuổi thọ và độ tin cậy: Phớt chất lượng cao cung cấp tuổi thọ lâu dài và độ tin cậy cao trong quá trình hoạt động của máy bơm. Điều này giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
Khả năng chống mài mòn: Phớt được thiết kế để chịu được sự mài mòn từ việc tiếp xúc với nước và các tạp chất có thể tồn tại trong nước. Điều này giúp bảo vệ phớt khỏi hỏng hóc và duy trì hiệu suất hoạt động của máy bơm.
Dễ dàng thay thế: Phớt thường được thiết kế để dễ dàng thay thế khi cần thiết. Điều này giúp giảm thiểu thời gian dừng máy và chi phí sửa chữa khi phớt cần được thay mới.
Tính linh hoạt trong ứng dụng: Phớt có thể được sử dụng trong nhiều ứng dụng khác nhau, từ ứng dụng công nghiệp đến ứng dụng dân dụ và nông nghiệp, nhờ vào tính linh hoạt và khả năng chịu được áp suất và nhiệt độ khác nhau.
Thông số kỹ thuật máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50
Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
CM32 - 160A | 27 m3 / h | 36 m | 3 kw | 380 v | 32 mm | Vỏ gang FC200
|
Đường cong hiệu suất máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50

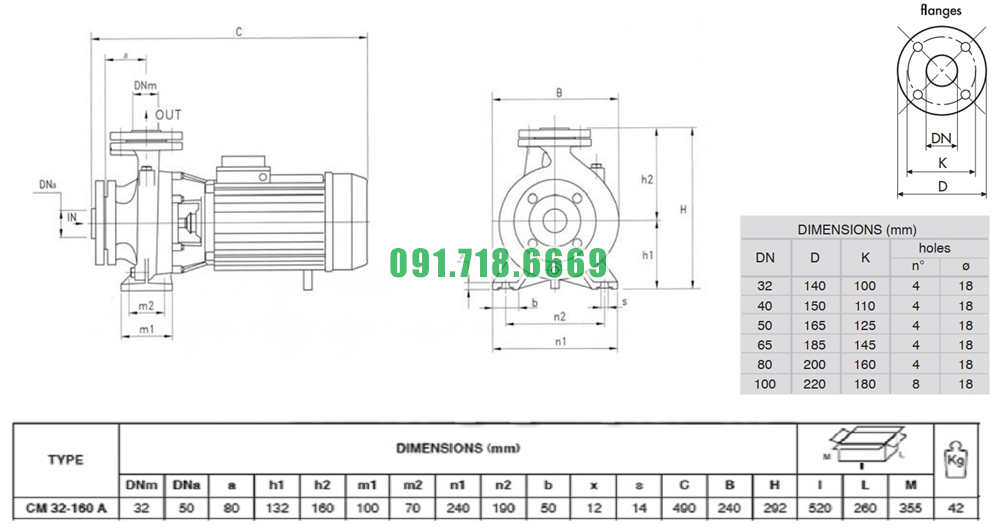

Kích thước máy bơm nước sạch li tâm trục ngang CM32-160A đường thoát DN50
