Trục của bơm booster inline ISG80-125A và IRG80-125A được thiết kế dạng trục liền, đồng tâm với trục động cơ, giúp truyền lực trực tiếp từ động cơ đến cánh bơm. Cấu trúc này giảm thiểu thất thoát công suất, đảm bảo hiệu suất truyền động cao và vận hành êm ái.
Trục thường được chế tạo từ thép hợp kim hoặc thép không gỉ có khả năng chịu lực xoắn, chịu mài mòn và chống ăn mòn tốt. Bề mặt trục được gia công chính xác với độ nhám thấp, hạn chế ma sát tại các vị trí lắp vòng bi và phớt làm kín.
Hệ thống gối đỡ và vòng bi được đặt ở các vị trí hợp lý nhằm giữ trục luôn ở trạng thái ổn định khi quay ở tốc độ cao. Vòng bi sử dụng loại bi tiếp xúc góc hoặc bi đỡ chặn, được bôi trơn bằng mỡ chịu nhiệt, giúp giảm ma sát và tăng tuổi thọ.
Bố trí này giúp hạn chế hiện tượng rung lắc, giảm tiếng ồn và đảm bảo độ đồng tâm giữa trục và cánh bơm.
Bơm ISG80-125A và IRG80-125A thường sử dụng phớt cơ khí (mechanical seal) dạng đơn hoặc dạng kép tùy theo yêu cầu làm việc.
Phớt cơ khí dạng đơn: Thích hợp cho các ứng dụng bơm nước sạch, ít tạp chất.
Phớt cơ khí dạng kép: Áp dụng cho môi trường có áp suất cao hoặc chứa hóa chất nhẹ, giúp tăng khả năng chống rò rỉ.
Phớt được làm từ các vật liệu chịu mài mòn và ăn mòn như gốm, carbon, silicon carbide, kết hợp với vòng đệm cao su EPDM hoặc Viton. Cấu trúc phớt được lắp ở vị trí giữa trục và khoang bơm, tạo lớp ngăn kín, ngăn chất lỏng rò rỉ ra ngoài và ngăn không khí xâm nhập vào buồng bơm.
Nhờ sự kết hợp của trục gia công chính xác, vòng bi ổn định và phớt cơ khí chất lượng cao, bơm đảm bảo khả năng chống rò rỉ hiệu quả ngay cả khi làm việc liên tục ở áp suất và lưu lượng lớn.
Ngoài ra, thiết kế cụm phớt dễ tháo lắp giúp việc bảo trì hoặc thay thế diễn ra nhanh chóng mà không cần tháo toàn bộ động cơ hay cụm bơm.
Cấu trúc trục và phớt làm kín của bơm booster inline ISG80-125A, IRG80-125A được thiết kế tối ưu để đảm bảo truyền động ổn định, giảm hao mòn và ngăn rò rỉ hiệu quả. Sự đồng bộ giữa vật liệu chất lượng cao, gia công chính xác và bố trí hợp lý giúp bơm vận hành bền bỉ, an toàn và tiết kiệm chi phí bảo dưỡng
Bơm booster inline model ISG80-125A và IRG80-125A hoạt động theo nguyên lý bơm ly tâm, sử dụng lực ly tâm để gia tốc dòng chất lỏng và chuyển đổi năng lượng cơ học từ động cơ sang áp suất thủy lực. Khi chất lỏng đi vào tâm cánh bơm (mắt hút), tốc độ quay cao của cánh tạo ra lực đẩy chất lỏng hướng ra vành ngoài, từ đó tăng vận tốc và áp suất dòng chảy.
Hút chất lỏng vào buồng bơm
Khi động cơ khởi động, trục bơm truyền động cho cánh bơm quay. Vùng áp suất thấp ở tâm cánh (do lực ly tâm tạo ra) hút chất lỏng từ đường ống vào buồng bơm.
Tăng tốc dòng chảy
Cánh bơm quay với tốc độ cao tạo ra lực ly tâm, đẩy chất lỏng từ tâm cánh ra mép ngoài. Tốc độ dòng chảy tăng nhanh, năng lượng động của dòng chất lỏng được gia tăng đáng kể.
Chuyển đổi năng lượng thành áp suất
Dòng chất lỏng rời khỏi cánh bơm đi vào buồng xoắn ốc (volute). Tại đây, thiết kế mở rộng của buồng giúp giảm tốc độ dòng chảy và chuyển đổi năng lượng động thành áp suất tĩnh. Kết quả là áp suất chất lỏng ở cửa xả cao hơn đáng kể so với cửa hút.
Đường ống thẳng hàng
Cấu hình “inline” giúp cửa hút và cửa xả nằm trên cùng một trục, giảm tổn thất áp suất do đổi hướng dòng chảy và đảm bảo áp suất đầu ra ổn định.
Giảm rung lắc và tổn thất năng lượng
Sự đồng tâm giữa trục bơm và đường ống giúp dòng chảy ổn định, giảm xung áp, từ đó hiệu suất tăng áp tốt hơn.
Khả năng duy trì áp suất liên tục
Thiết kế này phù hợp với hệ thống tăng áp suất cho mạng cấp nước, phòng cháy chữa cháy, hoặc các dây chuyền sản xuất cần áp lực ổn định.
Tốc độ quay của động cơ: Tốc độ càng cao, lực ly tâm càng lớn, áp suất tạo ra càng mạnh.
Đường kính và góc nghiêng của cánh bơm: Tối ưu hóa thiết kế này giúp nâng cao hiệu quả tăng áp.
Kích thước buồng xoắn: Ảnh hưởng trực tiếp đến quá trình chuyển đổi năng lượng động thành áp suất tĩnh.
Chất lượng làm kín và đồng tâm: Giảm rò rỉ và mất áp, duy trì hiệu suất ổn định.
Nguyên lý tăng áp của bơm booster inline ISG80-125A và IRG80-125A dựa trên cơ chế bơm ly tâm kết hợp thiết kế inline tối ưu, giúp tạo và duy trì áp suất ổn định với hiệu suất cao. Nhờ khả năng hút – đẩy liên tục, giảm tổn thất áp và duy trì lưu lượng đều, hai model này được ứng dụng rộng rãi trong các hệ thống yêu cầu áp lực nước mạnh và ổn định
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80125a-day-cao-16m.html

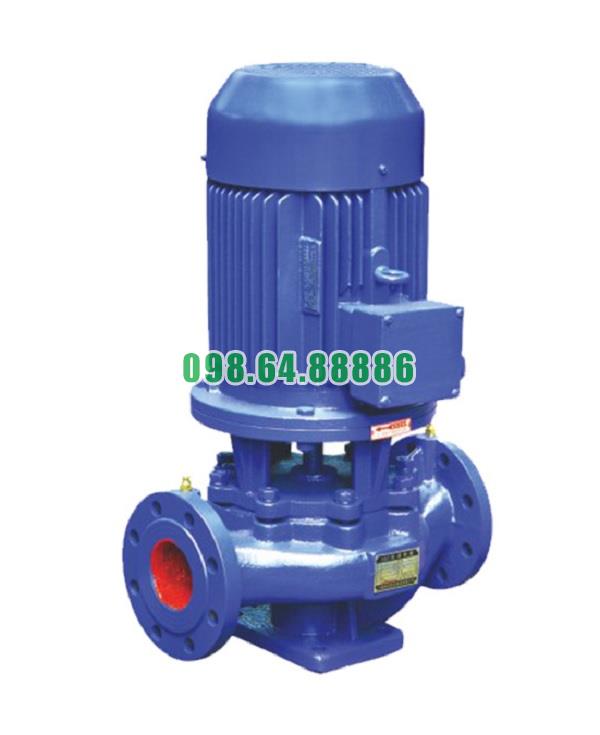

Máy bơm booster inline, bơm tăng áp ISG80-125A, IRG80-125A 4kw, 44.8m3, 16m
9.072.000 VND
