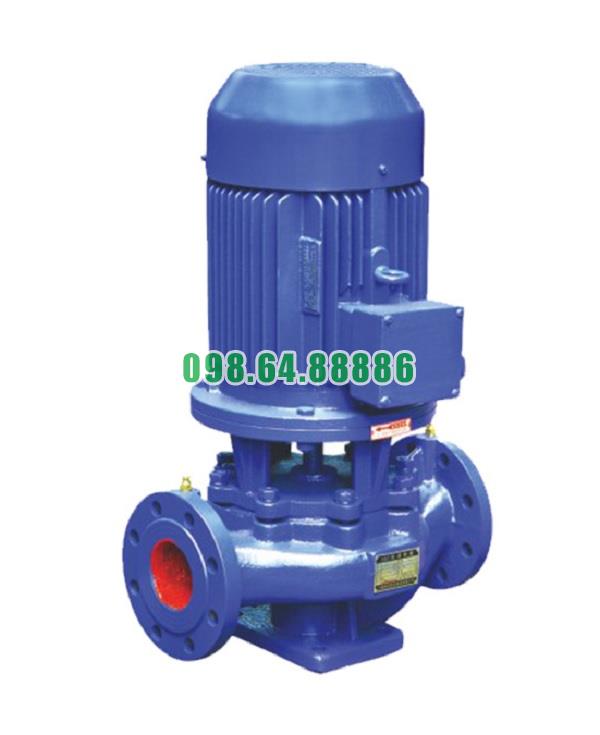

Máy bơm cấp nước trục đứng, bơm đồng trục thẳng đứng ISG100-160, IRG100-160 15kw, 100m3, 32m

Tải báo giá
• Mã SP
: ISG100-160
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 100m3/h hoặc 27.8 L/s, đẩy cao 32m, động cơ 15kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Ảnh hưởng của nhiệt độ chất lỏng đến nguyên tắc hoạt động bơm cấp nước trục đứng model ISG100-160, IRG100-160

Nhiệt độ chất lỏng là một trong những yếu tố quan trọng quyết định đến hiệu suất và độ bền khi vận hành bơm cấp nước trục đứng model ISG100-160, IRG100-160. Sự thay đổi nhiệt độ không chỉ ảnh hưởng đến tính chất thủy lực của dòng chảy mà còn tác động trực tiếp đến vật liệu, cấu tạo và cơ chế vận hành của bơm.

Ảnh hưởng đến tính chất thủy lực của dòng chảy

  • Độ nhớt thay đổi: Khi nhiệt độ tăng, độ nhớt chất lỏng giảm, làm cho nước di chuyển dễ dàng hơn qua cánh bơm và đường ống. Ngược lại, nếu bơm chất lỏng có nhiệt độ thấp, độ nhớt tăng cao sẽ gây ra tổn thất ma sát, làm giảm hiệu suất bơm.

  • Tỷ trọng thay đổi: Ở nhiệt độ cao, tỷ trọng nước giảm → áp suất tạo ra ở cùng một tốc độ quay có thể giảm so với ở nhiệt độ thường. Điều này đòi hỏi tính toán chính xác trong ứng dụng HVAC hoặc cấp nước nóng.

  • Nguy cơ xâm thực (cavitation): Khi nhiệt độ chất lỏng tăng, áp suất hơi bão hòa cũng tăng. Nếu áp suất tại cửa hút nhỏ hơn áp suất hơi bão hòa, hiện tượng xâm thực xảy ra, gây rung động, tiếng ồn và mòn cánh bơm.

Ảnh hưởng đến vật liệu và cấu tạo bơm

  • Thân bơm và cánh bơm: Nếu chất lỏng có nhiệt độ cao (ví dụ trong hệ thống nước nóng hoặc HVAC), vật liệu chế tạo phải chịu được sự giãn nở nhiệt và ăn mòn. Gang, thép hợp kim hoặc inox thường được sử dụng cho ISG100-160, IRG100-160 để đảm bảo bền bỉ.

  • Phớt cơ khí: Nhiệt độ cao có thể làm biến dạng hoặc giảm tuổi thọ phớt cơ khí. Vì vậy, với nước nóng trên 80°C, thường dùng phớt làm từ ceramic, graphite hoặc silicon carbide để chống rò rỉ.

  • Ổ đỡ và vòng bi: Nhiệt độ tăng có thể ảnh hưởng đến độ nhớt dầu/mỡ bôi trơn, làm giảm hiệu quả bôi trơn và tăng nguy cơ mài mòn. Do đó, bơm thường tích hợp cơ chế làm mát bổ sung khi vận hành với chất lỏng nhiệt độ cao.

Ảnh hưởng đến hiệu suất và tuổi thọ bơm

  • Khi nhiệt độ quá cao: hiệu suất thủy lực có thể giảm, đồng thời các chi tiết dễ bị biến dạng nhiệt → tuổi thọ bơm ngắn lại.

  • Khi nhiệt độ quá thấp: chất lỏng có thể đóng băng hoặc tăng độ nhớt, gây quá tải cho động cơ, tăng tổn hao năng lượng và làm giảm áp suất đầu ra.

  • Nhiệt độ ổn định: Khi nhiệt độ chất lỏng nằm trong dải tiêu chuẩn thiết kế (thường -10°C đến 120°C tùy vật liệu), bơm ISG100-160, IRG100-160 hoạt động ổn định, áp suất duy trì đều và tuổi thọ lâu dài.

Nhiệt độ chất lỏng có ảnh hưởng trực tiếp đến nguyên tắc hoạt động của bơm cấp nước trục đứng ISG100-160, IRG100-160 thông qua thay đổi đặc tính dòng chảy, vật liệu cấu tạo và điều kiện vận hành. Để đảm bảo hiệu quả và độ bền, cần lựa chọn vật liệu phù hợp, sử dụng phớt cơ khí chịu nhiệt, đồng thời tính toán cẩn thận điều kiện nhiệt độ trong từng ứng dụng thực tế như cấp nước nóng, hệ thống HVAC, hoặc cấp nước lạnh cho công nghiệp.



Vai trò của đế bơm và bệ đỡ trong bơm cấp nước trục đứng model ISG100-160, IRG100-160

Trong hệ thống bơm cấp nước, ngoài các bộ phận chính như cánh bơm, trục, thân bơm hay động cơ, đế bơm và bệ đỡ là những chi tiết quan trọng nhưng thường ít được chú ý. Với bơm trục đứng ISG100-160IRG100-160, hai bộ phận này đóng vai trò then chốt trong việc đảm bảo sự ổn định, an toàn và tuổi thọ dài hạn của thiết bị.

Đế bơm (Pump Baseplate)

  • Cố định và liên kết bơm với nền móng: Đế bơm là bộ phận trung gian giúp bơm gắn chặt xuống sàn bê tông hoặc khung thép, tránh xê dịch khi bơm vận hành.

  • Truyền tải trọng: Toàn bộ tải trọng của bơm và động cơ được truyền xuống nền qua đế bơm. Đế vững chắc sẽ giảm rung động và tránh biến dạng kết cấu.

  • Căn chỉnh đồng trục: Đế phẳng, chắc chắn giúp đảm bảo động cơ và trục bơm luôn thẳng hàng. Nếu đồng trục sai lệch sẽ gây mòn phớt, ổ bi và rung lắc lớn.

  • Giảm rung động: Thường kết hợp với bulông neo và đệm cao su hoặc lớp chống rung để giảm dao động truyền xuống nền.

Bệ đỡ (Pump Support/Bracket)

  • Chịu tải trọng dọc trục và hướng kính: Trong bơm trục đứng, trục dài và cánh bơm đặt thấp tạo ra lực dọc trục đáng kể. Bệ đỡ giúp phân bổ và triệt tiêu lực này, bảo vệ ổ bi và trục.

  • Ổn định kết cấu trục đứng: Giữ cho trục bơm vận hành êm, hạn chế độ đảo trục khi quay ở tốc độ cao.

  • Giảm rung và tiếng ồn: Khi kết hợp với ổ bi và vòng chống mòn, bệ đỡ góp phần duy trì độ ổn định thủy lực, giúp bơm chạy êm và ít ồn.

  • Tăng tuổi thọ thiết bị: Bệ đỡ vững chắc hạn chế sự quá tải cục bộ, kéo dài tuổi thọ cho vòng bi, phớt cơ khí và toàn bộ bơm.

Liên hệ với ISG100-160 và IRG100-160

  • ISG100-160: sử dụng nhiều trong hệ thống nước sạch, HVAC, yêu cầu bệ đỡ chắc chắn để đảm bảo vận hành liên tục trong thời gian dài.

  • IRG100-160: thường vận hành với nước nóng, nhiệt độ cao, nên đế và bệ đỡ phải được thiết kế chịu nhiệt và giảm rung tốt hơn, tránh biến dạng khi giãn nở nhiệt.

Đế bơm và bệ đỡ trong bơm cấp nước trục đứng ISG100-160, IRG100-160 giữ vai trò nền tảng: giúp cố định, cân bằng, giảm rung và phân bổ lực, từ đó bảo vệ các chi tiết quan trọng và kéo dài tuổi thọ bơm. Một hệ thống cấp nước chỉ có thể vận hành ổn định khi các chi tiết “thầm lặng” này được thiết kế và lắp đặt đúng tiêu chuẩn.

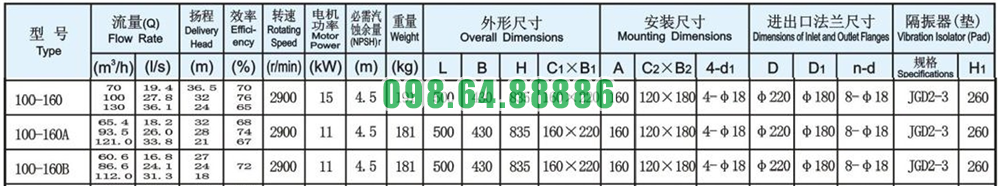

Thông số kỹ thuật và kích thước bơm model ISG100-160



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-160


Đường cong hiệu suất bơm model ISG100-160


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-160


Phụ kiện và kích thước lắp đặt bơm model ISG100-160


Phương thức lắp đặt bơm model ISG100-160
