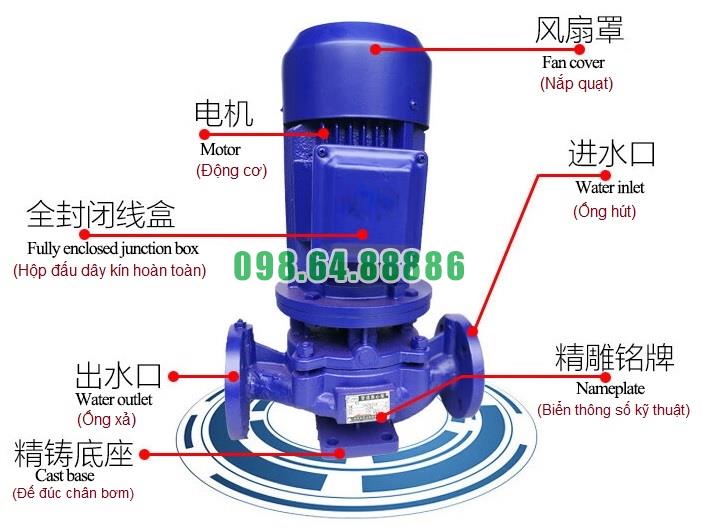

Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 được thiết kế theo dạng inline hiện đại, với các bộ phận cấu thành chính như sau:
1. Thân bơm (Casing)
Là bộ phận bao quanh, tạo buồng chứa cho chất lỏng.
Thường chế tạo bằng gang hoặc thép không gỉ, có khả năng chịu áp lực và hạn chế ăn mòn.
Thiết kế cửa hút và cửa xả nằm trên cùng một trục thẳng, thuận tiện cho việc lắp đặt vào hệ thống ống.
2. Cánh bơm (Impeller)
Bộ phận quay chính, có chức năng truyền năng lượng từ động cơ sang chất lỏng.
Được chế tạo bằng gang hoặc inox, có biên dạng thủy lực tối ưu để tạo áp lực cao và lưu lượng ổn định.
3. Trục bơm (Pump Shaft)
Truyền mô-men quay từ động cơ đến cánh bơm.
Chế tạo bằng thép hợp kim hoặc inox, đảm bảo độ cứng vững, chống xoắn và chống ăn mòn.
4. Phớt cơ khí (Mechanical Seal)
Đảm bảo độ kín khít giữa phần quay và phần tĩnh của bơm.
Ngăn chặn rò rỉ chất lỏng ra ngoài, bảo vệ môi trường và an toàn khi vận hành.
5. Vòng bi (Bearing)
Đỡ trục, giúp trục quay ổn định và giảm ma sát.
Giữ cho bơm vận hành êm ái, giảm rung lắc và tiếng ồn.
6. Động cơ (Motor)
Nguồn năng lượng của bơm, thường là động cơ điện hiệu suất cao IE2/IE3.
Được lắp đồng trục với bơm, đảm bảo truyền động trực tiếp, giảm tổn thất.
7. Đế bơm (Base/Bracket)
Liên kết chắc chắn giữa động cơ và thân bơm.
Giúp bơm đứng vững khi vận hành, hạn chế rung động.
8. Cửa hút và cửa xả (Suction & Discharge Nozzles)
Đặt inline trên cùng một đường thẳng, tạo thuận lợi cho lắp đặt và bảo dưỡng.
Thiết kế theo tiêu chuẩn mặt bích, dễ dàng kết nối với đường ống hiện có.
Các bộ phận chính của bơm đồng trục thẳng đứng ISG100-100, IRG100-100 gồm: thân bơm, cánh bơm, trục, phớt cơ khí, vòng bi, động cơ, đế bơm và cửa hút – cửa xả. Sự phối hợp chặt chẽ giữa các bộ phận này giúp bơm vận hành ổn định, hiệu suất cao, dễ dàng lắp đặt và bảo dưỡng.
Bơm đồng trục thẳng đứng ISG100-100, IRG100-100 thuộc nhóm bơm ly tâm, hoạt động dựa trên sự biến đổi năng lượng từ cơ năng sang thủy năng. Khi động cơ quay, trục bơm truyền mô-men xoắn đến cánh bơm. Dưới tác động của lực ly tâm, chất lỏng tại tâm cánh bơm được hút vào, sau đó được gia tốc và đẩy ra ngoài mép cánh với vận tốc lớn. Chính sự thay đổi vận tốc này làm tăng áp suất, tạo nên dòng chảy liên tục.
Hút chất lỏng: Khi bơm đã được mồi đầy, vùng áp suất thấp hình thành tại tâm cánh bơm, chất lỏng từ đường ống hút sẽ đi vào buồng bơm.
Truyền năng lượng: Cánh bơm quay tốc độ cao, truyền động năng cho dòng chảy, đồng thời chuyển hóa thành áp năng.
Đẩy ra cửa xả: Chất lỏng được đưa ra ngoài theo hướng thẳng hàng nhờ thiết kế hút – xả đồng trục, tạo dòng chảy ổn định và ít bị xoáy rối.
Hút – xả trên cùng một đường thẳng: giảm tổn thất áp lực và giúp lưu lượng phân bố đều.
Cấu trúc nhỏ gọn: tiết kiệm diện tích lắp đặt, phù hợp cho các phòng kỹ thuật hạn chế không gian.
Giảm rung động: dòng chảy ổn định, ít thay đổi hướng, góp phần vận hành êm ái và bền bỉ.
Phớt cơ khí tiên tiến: ngăn rò rỉ nước, bảo vệ trục bơm.
Vòng bi bôi trơn tốt: giúp trục quay ổn định, hạn chế ma sát.
Động cơ điện đồng bộ: cung cấp công suất phù hợp, duy trì hiệu suất cao.
Nguyên tắc hoạt động cơ bản của bơm đồng trục thẳng đứng model ISG100-100, IRG100-100 là dựa trên cơ chế ly tâm: hút chất lỏng vào tâm cánh, truyền năng lượng qua chuyển động quay, sau đó đẩy chất lỏng ra cửa xả theo trục thẳng đứng. Nhờ thiết kế inline đồng trục, dòng bơm này đảm bảo hiệu suất cao, vận hành ổn định, tiết kiệm không gian và phù hợp cho nhiều hệ thống cấp nước, tăng áp, PCCC và công nghiệp.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

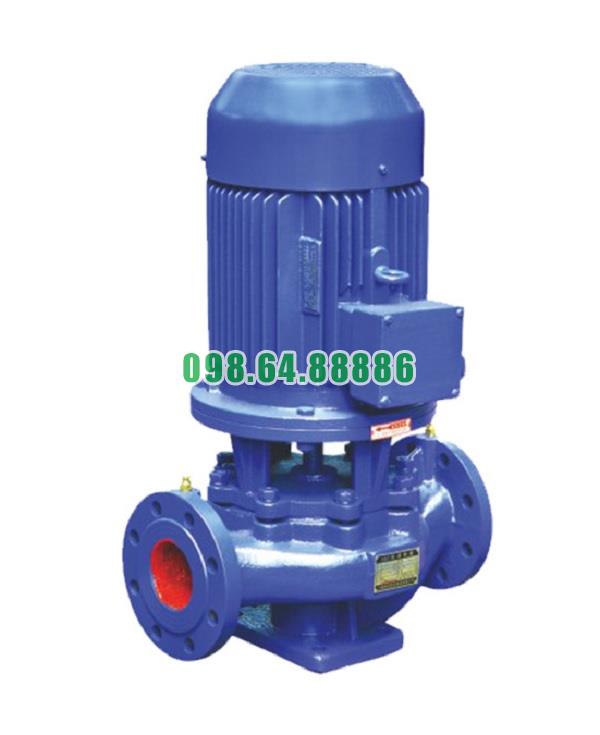

Máy bơm đồng trục thẳng đứng, bơm lùa, bơm inline ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m
12.528.000 VND
