Nguyên tắc hoạt động cơ bản của bơm lùa trục đứng model ISG100-250A, IRG100-250A
Bơm lùa trục đứng ISG100-250A và IRG100-250A hoạt động dựa trên nguyên lý lực ly tâm, trong đó năng lượng cơ học từ động cơ được truyền trực tiếp xuống trục bơm theo phương thẳng đứng, tạo chuyển động quay cho cánh bơm và sinh ra áp lực đẩy chất lỏng qua hệ thống đường ống.
1. Truyền động thẳng từ động cơ xuống trục bơm
Động cơ điện được lắp trực tiếp phía trên thân bơm. Khi động cơ vận hành, trục động cơ nối thẳng với trục bơm, tạo ra chuyển động quay đồng tâm. Nhờ cấu trúc trục đứng, toàn bộ lực kéo và mô men xoắn được truyền xuống dưới một cách ổn định, giảm độ rung và đảm bảo bơm hoạt động trơn tru.
2. Cánh bơm tạo lực ly tâm để hút và đẩy chất lỏng
Khi cánh bơm quay ở tốc độ cao, nước hoặc chất lỏng được dẫn vào buồng bơm sẽ bị lực ly tâm đẩy ra mép ngoài của cánh. Quá trình này tạo ra vùng áp suất thấp tại tâm cánh, khiến chất lỏng liên tục bị hút vào. Đồng thời áp lực tăng lên ở mép ngoài đẩy chất lỏng vào cửa đẩy, hình thành dòng chảy ổn định và liên tục.
3. Tăng cột áp nhờ cấu tạo buồng xoắn và thiết kế cánh
Buồng xoắn (volute) của bơm được thiết kế mở rộng dần theo phương xoắn ốc, giúp biến đổi động năng dòng chảy thành áp năng, nhờ đó tăng cột áp đầu ra. Chính thiết kế này giúp hai model ISG100-250A và IRG100-250A đạt được áp lực cao, phù hợp với các hệ thống cần đẩy nước lên tầng cao hoặc đẩy xa qua đường ống dài.
4. Lưu lượng ổn định nhờ kết cấu lắp inline
Thiết kế lắp thẳng đứng và inline giúp đường hút – đẩy nằm cùng trục và đối xứng theo phương ngang, giảm tối đa tổn thất thủy lực ở đầu vào và đầu ra. Nhờ đó bơm duy trì lưu lượng ổn định, ít bị nghẽn dòng, hạn chế hiện tượng xâm thực khi làm việc ở cột áp cao.
5. Phớt cơ khí giữ độ kín trục và ngăn rò rỉ
Trong quá trình trục quay tốc độ cao, phớt cơ khí được lắp tại vị trí giao giữa trục và buồng bơm nhằm ngăn chất lỏng rò ra ngoài. Khi bơm hoạt động, hai mặt phớt ép sát tạo thành bề mặt kín, giữ cho hệ thống vận hành an toàn, đồng thời bảo vệ bạc đạn và động cơ khỏi hơi ẩm hoặc hóa chất.
6. Bạc đạn và ổ đỡ giữ độ đồng tâm khi vận hành
Phần trục bơm được cố định bằng các ổ đỡ và bạc đạn chất lượng cao, giúp giảm ma sát, giữ trục quay đồng tâm. Nhờ độ đồng tâm tốt, bơm hạn chế được rung động, giảm hao mòn và kéo dài tuổi thọ trong điều kiện vận hành liên tục.
7. Dòng chảy thoát ra ổn định ở cửa đẩy
Sau khi chất lỏng được tăng áp trong buồng xoắn, dòng chảy thoát ra cửa đẩy theo hướng ngang. Đặc điểm này cho phép bơm kết nối trực tiếp với hệ thống đường ống mà không cần thay đổi bố trí mặt bằng, đồng thời đảm bảo vận hành tối ưu cho các hệ thống tăng áp, HVAC, PCCC hoặc xử lý nước.
Các ứng dụng đặc thù của bơm lùa trục đứng model ISG100-250A, IRG100-250A trong ngành công nghiệp thực phẩm
Bơm lùa trục đứng ISG100-250A và IRG100-250A có khả năng vận chuyển lưu lượng lớn, áp lực cao và hoạt động ổn định liên tục, vì vậy được ứng dụng rộng rãi trong nhiều dây chuyền chế biến thực phẩm quy mô công nghiệp. Đặc trưng của ngành thực phẩm là yêu cầu vệ sinh nghiêm ngặt, độ ổn định vận hành cao và khả năng tương thích tốt với các môi trường chất lỏng khác nhau. Hai model này đáp ứng tốt nhờ cấu tạo vỏ bơm thép không gỉ hoặc gang phủ epoxy, phớt cơ khí kín, trục bơm cứng vững và động cơ chạy êm.
Một trong những ứng dụng quan trọng nhất là bơm nước nóng, nước lạnh và nước giải nhiệt trong các dây chuyền chế biến sữa, đồ uống và bia. Những dây chuyền này thường cần vận chuyển chất lỏng tuần hoàn liên tục ở áp lực lớn, yêu cầu bơm phải chịu được nhiệt độ thay đổi và hoạt động ổn định trong thời gian dài. Với cột áp cao và hiệu suất thủy lực tốt, ISG100-250A và IRG100-250A đáp ứng hoàn hảo cho nhiệm vụ này.
Trong các nhà máy chế biến thực phẩm đóng hộp, bơm được dùng để cấp nước rửa nguyên liệu, rửa chai lọ, bình chứa và các thiết bị. Nguồn nước rửa cần lưu lượng lớn, áp lực đủ mạnh để loại bỏ cặn bám, đồng thời phải vận hành ổn định để không làm gián đoạn chu kỳ rửa. Ưu điểm của bơm trục đứng là chiếm ít diện tích lắp đặt, rất phù hợp khu vực rửa và đóng gói vốn luôn hạn chế không gian.
Bơm cũng được sử dụng để vận chuyển dung dịch vệ sinh CIP (Cleaning-In-Place) và dung dịch sát khuẩn trong các hệ thống tiệt trùng đường ống và bồn chứa. Môi trường CIP bao gồm NaOH, axit nhẹ hoặc nước nóng, đòi hỏi bơm phải có khả năng chống ăn mòn và chịu nhiệt tốt. Phiên bản IRG100-250A với vật liệu chịu hóa chất thích hợp cho nhiệm vụ vận chuyển các dung dịch này mà không gây mài mòn trục bơm hay hư hại phớt cơ khí.
Trong ngành chế biến thịt và thuỷ sản, bơm được dùng để cấp nước cho hệ thống làm mát nhanh, bơm nước muối loãng, nước đá hoặc dung dịch làm lạnh vào các khu xử lý. Các môi trường này đòi hỏi bơm phải hoạt động mạnh mẽ, chịu được môi trường ăn mòn nhẹ và vận hành ổn định khi thay đổi nhiệt độ liên tục. Với thiết kế trục đứng và mô-men truyền động trực tiếp, bơm giữ được hiệu suất cao ngay cả khi chạy nhiều giờ liên tục.
Ngoài ra, ISG100-250A và IRG100-250A còn được dùng trong hệ thống tăng áp nước sạch của toàn bộ nhà máy thực phẩm. Nguồn nước cấp phải đảm bảo áp lực ổn định để phục vụ rửa, pha trộn, nấu – hầm, và cấp hơi nước. Bơm trục đứng inline phù hợp vì dễ tích hợp với hệ thống ống đứng, cải thiện không gian và giảm tiếng ồn trong khu vực sản xuất.
Một ứng dụng khác là vận chuyển nước thải sau xử lý sơ bộ trong các khu sản xuất thực phẩm. Nước thải ngành thực phẩm có đặc tính ít tạp chất cứng nhưng chứa nhiều hữu cơ, nên yêu cầu bơm lưu lượng lớn và ổn định. Nhờ cánh bơm được thiết kế tối ưu và buồng bơm chịu ăn mòn nhẹ, hai model trên đảm nhận tốt nhiệm vụ bơm trung chuyển nước thải từ điểm thu gom vào hệ thống xử lý chính.
Cuối cùng, bơm còn được sử dụng trong hệ thống trao đổi nhiệt, vận chuyển nước qua các bộ làm nóng – làm lạnh dạng tấm, dạng ống trong dây chuyền sản xuất sữa, kem, nước giải khát và thực phẩm đông lạnh. Độ ổn định lưu lượng và cột áp cao giúp đảm bảo hiệu suất truyền nhiệt, giữ chất lượng sản phẩm đồng đều.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

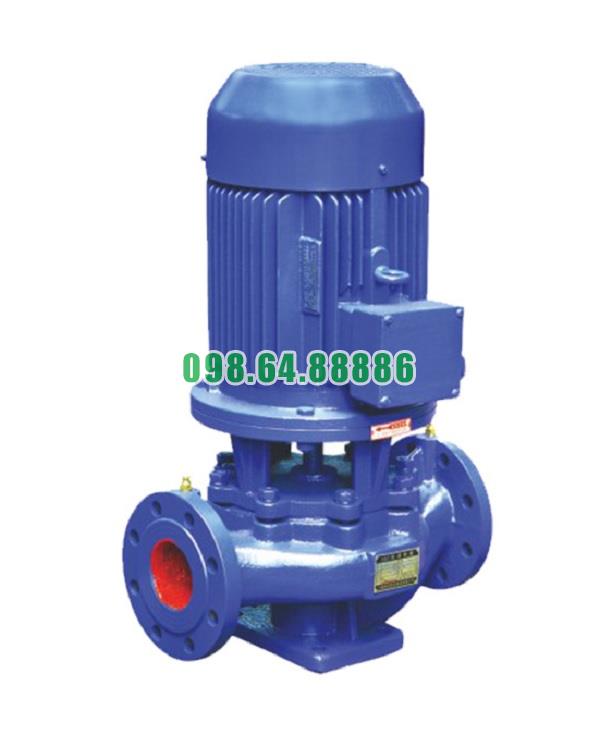

Máy bơm lùa trục đứng, bơm ly tâm trục đứng ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
