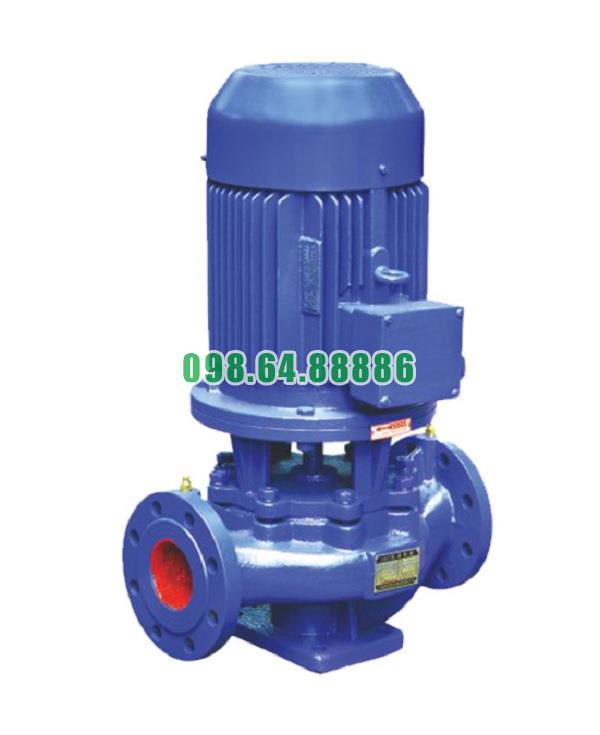

Máy bơm trục thẳng đứng, inline, bơm đồng trục đứng ISG100-125, IRG100-125 11kw, 100m3, 20m

Tải báo giá
• Mã SP
: ISG100-125
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 100m3/h hoặc 27.8 L/s, đẩy cao 20m, động cơ 11kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Nguyên lý vận hành hiệu quả bơm ly tâm trục đứng model ISG100-125, IRG100-125

Sự phối hợp giữa động cơ và cánh bơm

Bơm ly tâm trục đứng model ISG100-125, IRG100-125 được dẫn động trực tiếp từ động cơ điện đặt trên cùng một trục thẳng đứng. Năng lượng cơ học từ động cơ được truyền liên tục xuống cánh bơm, giúp cánh quay đều với tốc độ cao. Nhờ sự đồng tâm chính xác giữa trục động cơ và trục bơm, hiệu suất truyền động được duy trì tối đa, hạn chế tổn thất năng lượng.

Quá trình hút chất lỏng

Chất lỏng đi vào tâm cánh bơm thông qua cửa hút. Do áp suất giảm ở vùng tâm, chất lỏng được hút vào buồng bơm một cách liên tục và ổn định. Thiết kế thủy lực tối ưu của ISG100-125, IRG100-125 giúp hạn chế hiện tượng xâm thực, đảm bảo hiệu quả hút ngay cả khi bơm hoạt động trong điều kiện áp lực đầu vào thấp.

Tăng tốc và tạo áp suất

Khi cánh bơm quay, lực ly tâm tác động mạnh lên chất lỏng, đẩy chất lỏng ra mép ngoài với vận tốc lớn. Tại đây, động năng được hình thành và sau đó được chuyển hóa thành áp suất tĩnh khi chất lỏng đi vào buồng xoắn (volute). Nhờ vậy, bơm cung cấp cả lưu lượng và cột áp theo đúng yêu cầu thiết kế.

Giảm tổn thất năng lượng

Một trong những yếu tố làm nên nguyên lý vận hành hiệu quả của bơm ISG100-125, IRG100-125 chính là cấu tạo buồng xoắn và đường dẫn dòng chảy được thiết kế theo nguyên tắc khí động học. Các góc bo tròn hợp lý, bề mặt nhẵn giúp hạn chế ma sát và xoáy nước, nhờ đó giảm thiểu tổn thất thủy lực và tăng hiệu suất tổng thể.

Vận hành ổn định và tiết kiệm

Nhờ sự đồng bộ giữa thiết kế trục đứng, cánh bơm thủy lực chuẩn và động cơ hiệu suất cao, bơm vận hành ổn định trong thời gian dài mà không phát sinh dao động lớn. Quá trình làm việc ít rung ồn, tiết kiệm điện năng, đồng thời duy trì được độ bền cho phớt cơ khí, ổ bi và các chi tiết quan trọng khác.

Nguyên lý vận hành hiệu quả của bơm ly tâm trục đứng ISG100-125, IRG100-125 dựa trên quá trình chuyển đổi năng lượng cơ học thành động năng rồi sang áp suất, kết hợp với thiết kế thủy lực tối ưu để giảm tổn thất và tăng hiệu suất. Nhờ đó, bơm không chỉ đáp ứng tốt nhu cầu cấp nước, PCCC, HVAC và công nghiệp mà còn đảm bảo hoạt động bền bỉ, tiết kiệm chi phí và năng lượng cho người sử dụng.



Quy trình bảo dưỡng phớt cơ khí bơm ly tâm trục đứng model ISG100-125, IRG100-125

Vai trò của phớt cơ khí

Trong bơm ly tâm trục đứng ISG100-125, IRG100-125, phớt cơ khí là bộ phận quan trọng giúp ngăn ngừa rò rỉ chất lỏng tại vị trí trục bơm xuyên qua thân bơm. Nếu không được bảo dưỡng đúng cách, phớt có thể nhanh chóng mài mòn, gây rò rỉ nước, giảm hiệu suất và ảnh hưởng đến tuổi thọ toàn bộ hệ thống.

Chuẩn bị trước khi bảo dưỡng

  • Ngắt nguồn điện: đảm bảo an toàn trước khi tiến hành tháo bơm

  • Ngắt van cấp và hồi nước: để tránh áp lực và lưu chất còn tồn trong đường ống

  • Chuẩn bị dụng cụ: cờ lê, tua vít, kìm, mỡ bôi trơn, khăn sạch, dung dịch vệ sinh chuyên dụng

  • Kiểm tra phụ kiện thay thế: phớt cơ khí mới đúng chủng loại (theo thông số ISG100-125, IRG100-125)

Các bước bảo dưỡng phớt cơ khí

Bước 1: Tháo cụm bơm
  • Tháo nắp che và khớp nối giữa động cơ và trục bơm

  • Cẩn thận rút trục bơm cùng cụm cánh ra ngoài, tránh va đập

  • Xác định vị trí buồng phớt cơ khí nằm gần phần trục nối với động cơ

Bước 2: Tháo phớt cơ khí
  • Nới lỏng các ốc giữ vòng phớt

  • Rút nhẹ phớt cơ khí ra, tránh trầy xước bề mặt làm kín

  • Quan sát bề mặt phớt: nếu có dấu hiệu xước, mẻ, mòn hoặc rãnh xâm thực → cần thay mới

Bước 3: Vệ sinh bề mặt lắp đặt
  • Dùng dung dịch vệ sinh chuyên dụng (cồn isopropyl hoặc nước rửa công nghiệp) để làm sạch buồng lắp phớt và trục bơm

  • Lau khô bằng khăn sạch, tránh để bụi bẩn bám lại

  • Kiểm tra độ nhẵn của bề mặt trục, nếu bị xước cần đánh bóng nhẹ trước khi lắp phớt mới

Bước 4: Lắp đặt phớt cơ khí mới
  • Bôi lớp mỏng dầu bôi trơn trung tính (mỡ silicone hoặc glycerin) lên vòng cao su và bề mặt tiếp xúc

  • Lắp phớt tĩnh trước (seat), sau đó đến phớt động (rotary)

  • Căn chỉnh phớt sao cho vuông góc với trục, không bị lệch

  • Xiết ốc giữ đúng lực, không quá chặt để tránh nứt vỡ vòng gốm hoặc than

Bước 5: Lắp lại bơm
  • Đưa cụm trục và cánh bơm về vị trí ban đầu

  • Gắn khớp nối, siết chặt bulông theo đúng lực khuyến cáo

  • Quay nhẹ trục bằng tay để kiểm tra độ trơn tru

Bước 6: Kiểm tra sau bảo dưỡng
  • Cấp nước thử bơm, mở van và cho chạy không tải vài phút

  • Quan sát khu vực phớt: nếu không có rò rỉ và vận hành êm → đạt yêu cầu

  • Nếu còn rò rỉ nhỏ, kiểm tra lại lực xiết hoặc bề mặt phớt

Lưu ý trong quá trình bảo dưỡng

  • Không để phớt khô trong quá trình khởi động, cần làm đầy nước trong buồng bơm trước khi chạy

  • Tránh để bơm chạy khan vì nhiệt độ tăng cao sẽ làm cháy bề mặt phớt

  • Kiểm tra định kỳ 3–6 tháng/lần, thay mới phớt khi phát hiện dấu hiệu mòn hoặc rò rỉ

  • Sử dụng phụ tùng chính hãng hoặc đúng thông số kỹ thuật để đảm bảo độ kín và tuổi thọ

Quy trình bảo dưỡng phớt cơ khí bơm ly tâm trục đứng model ISG100-125, IRG100-125 gồm các bước: ngắt nguồn – tháo cụm bơm – vệ sinh – thay phớt – lắp lại và kiểm tra. Thực hiện đúng quy trình giúp hạn chế rò rỉ, duy trì hiệu suất và kéo dài tuổi thọ bơm, đảm bảo hệ thống cấp nước, HVAC hay PCCC luôn hoạt động ổn định.


Thông số kỹ thuật và kích thước bơm model ISG100-125



Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-125


Đường cong hiệu suất bơm model ISG100-125


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-125


Phụ kiện và kích thước lắp đặt bơm model ISG100-125


Phương thức lắp đặt bơm model ISG100-125
