Thân bơm là bộ phận chính chứa toàn bộ cụm thủy lực bên trong.
Chất liệu: Thường làm từ gang xám FC200, gang cầu FCD450 hoặc inox 304, tùy theo ứng dụng.
Chức năng: Chịu áp lực từ chất lỏng và dẫn dòng chảy qua cánh bơm.
Đặc điểm nổi bật: Thiết kế dạng inline với hai mặt bích hút – xả thẳng hàng giúp dễ dàng lắp đặt vào hệ thống đường ống.
Cánh bơm là trái tim của bơm, quyết định khả năng tạo áp lực.
Loại cánh: Cánh kín hoặc bán hở (tuỳ theo model cụ thể).
Vật liệu: Gang hoặc inox 304.
Công nghệ chế tạo: Sử dụng mô phỏng thủy lực CFD, tối ưu hóa hình dạng cánh để giảm tổn thất dòng chảy và tăng hiệu suất bơm.
Tính năng đặc biệt: Chống mài mòn, chống xâm thực.
Trục bơm kết nối giữa động cơ và cánh bơm, truyền mô-men xoắn.
Vật liệu: Thép không gỉ tôi cứng hoặc thép cacbon bọc inox.
Tính năng: Độ cứng cao, chịu mài mòn tốt, đồng tâm chính xác giúp giảm rung lắc.
Bạc lót: Làm bằng vật liệu chịu mài mòn cao, thường đặt trong vỏ bơm để hỗ trợ trục quay ổn định.
Ổ trục: Gắn trong mô-tơ hoặc gối trục ngoài (tùy loại), giúp giảm ma sát và kéo dài tuổi thọ thiết bị.
Chức năng: Ngăn nước rò rỉ từ buồng bơm ra ngoài qua trục quay.
Cấu tạo: Gồm hai mặt tiếp xúc làm bằng carbon–ceramic hoặc SiC–SiC, có lò xo đẩy và vỏ inox.
Vị trí lắp đặt: Lắp ở phần tiếp giáp giữa thân bơm và động cơ.
Loại: Động cơ không đồng bộ 3 pha, kiểu bích (B35 hoặc B5).
Công suất: Phù hợp theo yêu cầu (ví dụ: từ 1.5kW – 5.5kW tùy lưu lượng và cột áp).
Chuẩn bảo vệ: IP54 hoặc IP55, cách điện cấp F.
Tính năng: Vận hành êm, tiêu thụ điện thấp (chuẩn tiết kiệm điện IE2, IE3).
Kết nối: Trục động cơ nối thẳng với trục bơm, giúp loại bỏ sai số truyền động.
Tác dụng: Làm mát động cơ khi bơm chạy liên tục.
Cấu tạo: Quạt gió gắn phía sau motor, có lồng chắn bảo vệ và mặt sau thông thoáng.

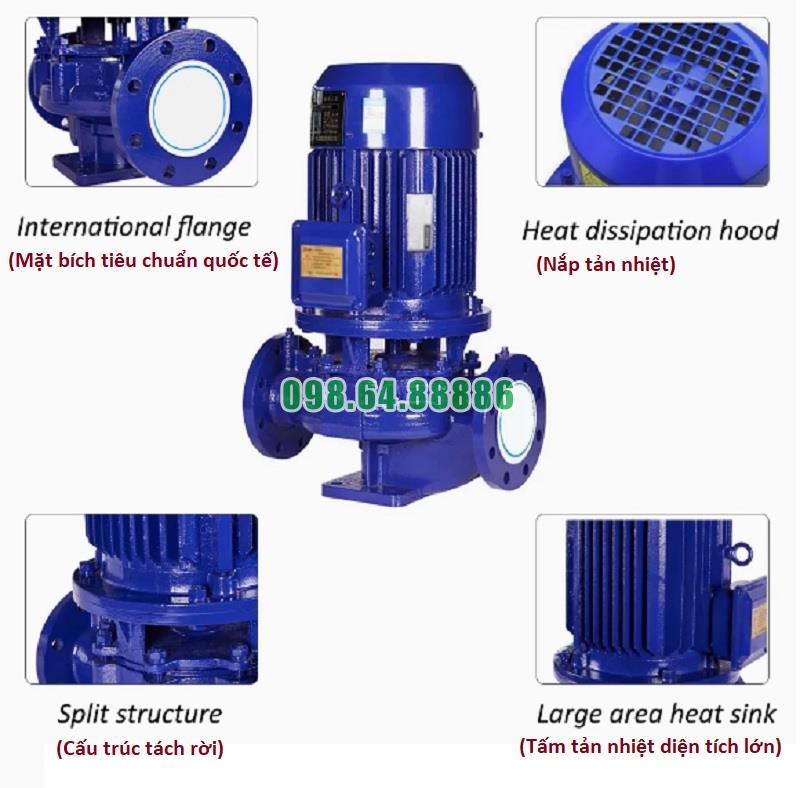

Kết cấu: Chuẩn mặt bích PN10 hoặc PN16, bắt bulông cố định dễ lắp đặt.
Vị trí: Nằm trên cùng một đường thẳng, giúp thuận tiện cho kết nối đường ống.
Vật liệu: Đúc liền thân bơm bằng gang hoặc inox.
Chức năng: Giữ vững toàn bộ cụm bơm khi lắp đặt.
Vật liệu: Gang hoặc thép tấm sơn tĩnh điện.
Đặc điểm: Tích hợp lỗ bắt bulông chống trượt, hấp thụ rung động, tăng độ ổn định khi vận hành.
Chức năng: Thu gom lưu lượng từ cánh bơm và chuyển thành áp lực đẩy ra cửa xả.
Đặc điểm kỹ thuật: Thiết kế theo dạng xoắn ốc, giảm thất thoát áp suất và tăng hiệu quả thủy lực.
Vị trí: Giữa các bề mặt ghép nối như thân bơm – mặt bích, mặt bích – ống dẫn.
Vật liệu: Cao su EPDM, NBR hoặc vật liệu chịu nhiệt khác.
Chức năng: Ngăn rò rỉ và đảm bảo độ kín cho toàn hệ thống.
Vật liệu: Thép mạ kẽm, thép không gỉ hoặc inox 304.
Tác dụng: Cố định các bộ phận bơm, chịu lực rung và áp lực vận hành.
Bơm booster inline ISG65-125A và IRG65-125A được chế tạo theo kết cấu tinh gọn nhưng chắc chắn, gồm đầy đủ các bộ phận quan trọng từ thân bơm, trục, cánh, phớt, cho tới động cơ và khung đỡ. Từng chi tiết đều được tối ưu về vật liệu, công năng và khả năng lắp đặt – bảo trì, giúp dòng bơm này hoạt động bền bỉ, ổn định và đạt hiệu quả cao trong đa dạng ứng dụng
Model ISG65-125A và IRG65-125A được thiết kế với trục bơm và trục động cơ nằm thẳng hàng, tạo thành kết cấu đồng trục. Thiết kế này giúp giảm thiểu tổn thất năng lượng, đồng thời tăng độ chính xác và ổn định trong quá trình truyền lực, mang lại hiệu quả vận hành cao và giảm rung lắc.
Cánh quạt bên trong bơm được thiết kế theo nguyên lý thủy lực tiên tiến, với hình dáng cong hợp lý, giúp tạo lực ly tâm lớn, đẩy nước nhanh, đều và ổn định. Nhờ đó, bơm đạt được lưu lượng lớn và cột áp cao, đặc biệt thích hợp với hệ thống cấp nước cao tầng, phòng cháy chữa cháy, tuần hoàn nước lạnh và tăng áp công nghiệp.
Là dòng booster inline, bơm ISG và IRG có đường hút – đẩy thẳng hàng, giúp giảm độ cong của đường ống, hạn chế thất thoát áp lực và tối ưu hóa lưu lượng dòng chảy. Kết cấu này còn giúp dễ lắp đặt và bảo trì, tiết kiệm không gian vận hành.
Với thiết kế tối ưu thủy lực và khả năng kết hợp với biến tần điều khiển tốc độ, bơm vận hành đúng với nhu cầu sử dụng nước thực tế, từ đó tiết kiệm điện năng, giảm hao mòn thiết bị và tăng tuổi thọ toàn hệ thống.
Bơm ISG65-125A, IRG65-125A có khả năng chạy liên tục, áp lực ổn định và thích nghi tốt với môi trường làm việc khắt khe như nhà máy, khu dân cư, trung tâm thương mại hoặc khu công nghiệp. Động cơ có cấp bảo vệ cao (IP55 trở lên) giúp chống bụi, chống nước, tăng độ bền thiết bị.
Nhờ cơ cấu đồng trục và bộ đỡ ổn định, bơm hoạt động êm ái, không gây tiếng ồn lớn và giảm tối đa dao động khi quay, rất phù hợp cho các môi trường yêu cầu độ yên tĩnh như tòa nhà văn phòng, bệnh viện, khách sạn.
Cấu trúc bơm đơn giản, dễ tháo lắp. Các linh kiện như phớt cơ khí, ổ trục, cánh quạt được thiết kế dễ thay thế và sử dụng vật liệu chất lượng cao như thép không gỉ, hợp kim đồng giúp nâng cao tuổi thọ, giảm thời gian bảo trì, tiết kiệm chi phí vận hành.

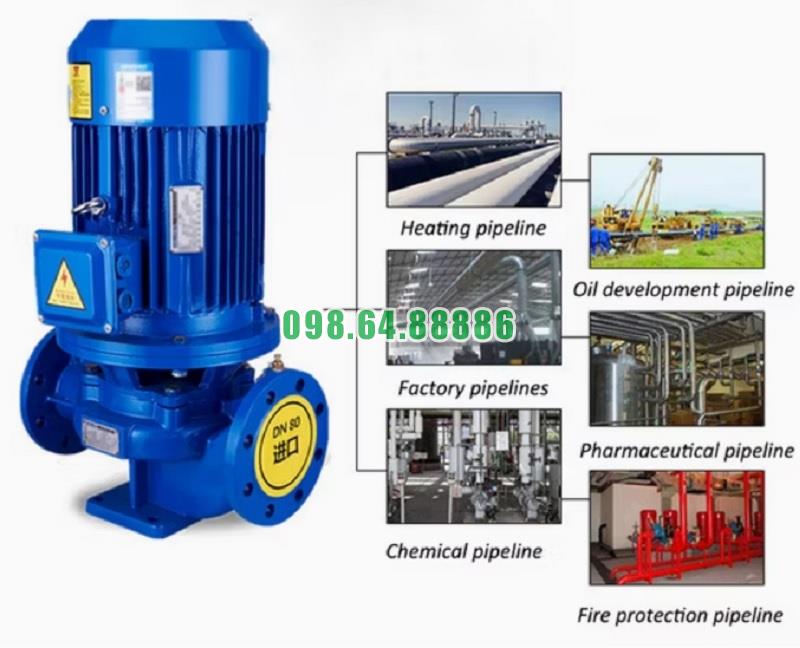

Dù ứng dụng trong cấp nước sinh hoạt, hệ thống PCCC, bơm tuần hoàn HVAC hay tăng áp công nghiệp, bơm luôn duy trì hiệu suất ổn định, ít hư hỏng, vận hành tin cậy, đặc biệt trong môi trường hoạt động liên tục 24/7
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65125a-cong-suat-cao-22kw.html

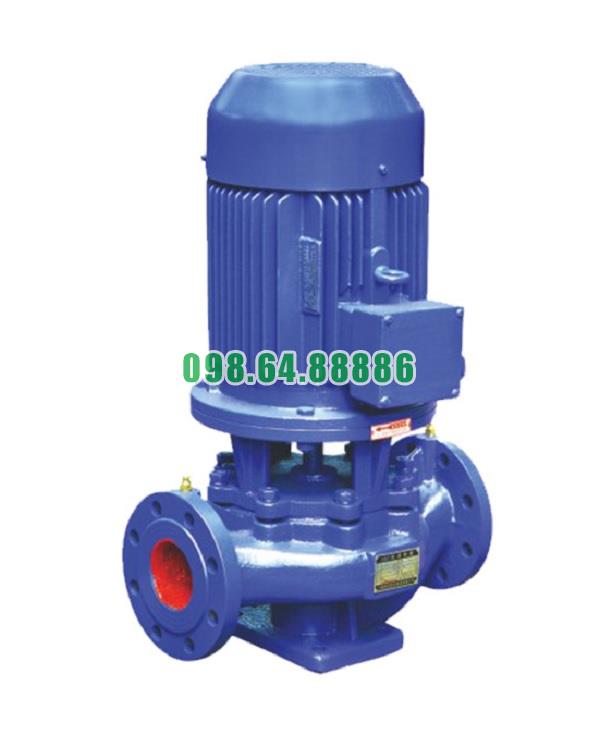

Bơm booster inline, bơm đồng trục đứng ISG65-125A, IRG65-125A 2.2kw
6.048.000 VND
