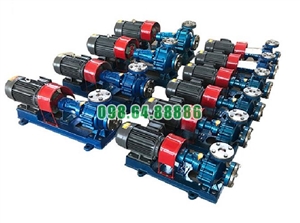

Bơm dầu truyền nhiệt RY

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY có kết cấu bơm ly tâm trục ngang, đỡ một phía, được thiết kế chuyên dụng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Cửa hút bố trí theo hướng trục, cửa xả đặt hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động bằng khớp nối mềm.

Thân bơm

Thân bơm tạo thành buồng dẫn dầu và chịu áp suất trong quá trình làm việc. Kết cấu buồng xoắn giúp thu dòng dầu từ bánh công tác, giảm dần vận tốc và chuyển một phần động năng thành áp năng trước khi dầu đi ra cửa xả.

Nắp bơm

Nắp bơm liên kết với thân bơm, bao kín buồng làm việc và hỗ trợ định vị cụm trục, bánh công tác cùng bộ làm kín. Bộ phận này có thể tháo rời để kiểm tra hoặc bảo dưỡng các chi tiết bên trong.

Bánh công tác

Bánh công tác là bộ phận trực tiếp tạo lực ly tâm. Khi bánh công tác quay, dầu truyền nhiệt được hút vào tâm, sau đó được đẩy ra phía ngoài với vận tốc và áp suất cao hơn.

Trục bơm

Trục bơm truyền mô-men từ động cơ đến bánh công tác. Trục phải có độ cứng và khả năng chịu nhiệt phù hợp để duy trì chuyển động ổn định khi bơm vận hành liên tục với dầu nóng.

Đai ốc bánh công tác

Đai ốc có nhiệm vụ cố định bánh công tác trên trục bơm, ngăn bánh công tác bị dịch chuyển hoặc lỏng trong quá trình quay.

Cụm ổ bi

Bơm RY sử dụng hai bộ vòng bi để đỡ và định vị trục. Cụm ổ bi giúp rôto quay ổn định, hạn chế rung động và duy trì khe hở chính xác giữa bánh công tác với thân bơm.

Thân ổ trục và hệ thống bôi trơn

Thân ổ trục chứa vòng bi, dầu hoặc mỡ bôi trơn. Một đầu ổ bi được bôi trơn bằng dầu tải nhiệt sạch, đầu còn lại sử dụng mỡ bôi trơn phù hợp. Hệ thống này giúp giảm ma sát, hạn chế nóng ổ bi và tăng tuổi thọ cụm trục.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí quanh vị trí trục đi qua nắp bơm. Bộ phận này giúp hạn chế dầu truyền nhiệt rò rỉ ra ngoài trong quá trình vận hành.

Phớt dầu chịu nhiệt

Phớt dầu có nhiệm vụ giữ dầu hoặc mỡ bôi trơn trong khoang ổ trục, đồng thời ngăn bụi bẩn và tạp chất xâm nhập vào vòng bi.

Giá đỡ

Giá đỡ liên kết cụm thân bơm với thân ổ trục, chịu tải trọng của rôto và giữ các bộ phận nằm đúng vị trí khi bơm hoạt động.

Khớp nối mềm

Khớp nối mềm kết nối trục động cơ với trục bơm, truyền mô-men quay và giảm ảnh hưởng của rung động hoặc sai lệch nhỏ giữa hai trục.

Bệ máy

Bệ máy dùng để cố định bơm và động cơ thành một cụm đồng bộ. Kết cấu bệ chắc chắn giúp duy trì độ đồng tâm và hạn chế rung động trong quá trình vận hành.

Bơm RY còn sử dụng thiết kế tản nhiệt tự nhiên, không cần hệ thống làm mát bằng nước, nhờ đó giảm đường ống phụ và làm cho cụm bơm gọn hơn.

Ứng dụng của bơm dầu truyền nhiệt RY

Bơm dầu truyền nhiệt RY được sử dụng để tuần hoàn dầu tải nhiệt giữa lò gia nhiệt và các thiết bị tiêu thụ nhiệt. Bơm phù hợp với chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Các ứng dụng phổ biến gồm:

• Tuần hoàn dầu nóng trong lò dầu tải nhiệt.
• Cấp nhiệt cho bồn phản ứng, bồn khuấy và thiết bị trao đổi nhiệt.
• Gia nhiệt máy ép, máy cán, máy đùn và khuôn trong ngành nhựa, cao su.
• Cấp dầu nóng cho nồi nấu, bồn chứa và thiết bị sấy thực phẩm.
• Gia nhiệt thiết bị sản xuất dược phẩm và hóa chất.
• Tuần hoàn dầu nóng cho máy sấy, trục gia nhiệt và thiết bị định hình trong ngành dệt, in, nhuộm.
• Duy trì nhiệt độ bồn chứa nhựa đường và dây chuyền sản xuất vật liệu làm đường.
• Cấp nhiệt cho máy ép gỗ, máy sấy gỗ và dây chuyền sản xuất ván công nghiệp.
• Gia nhiệt đường ống, bồn chứa và thiết bị công nghệ trong ngành dầu khí.
