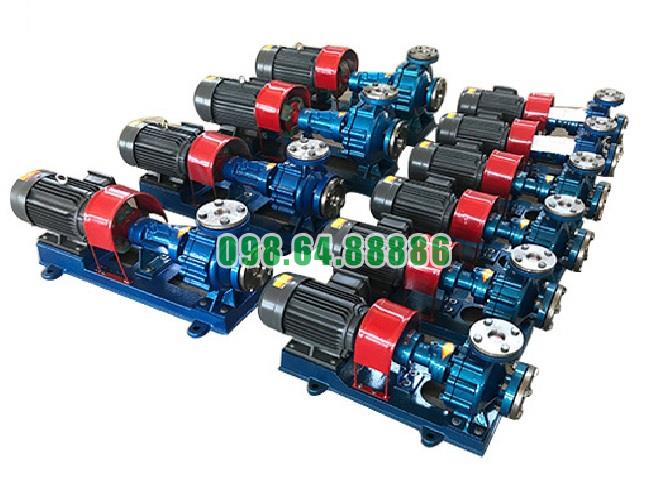

Bơm dầu công nghiệp chịu nhiệt RY20-20-100 lưu lượng 1 m3/h, cột áp 10 m

Thiết kế gọn nhẹ, tối ưu không gian lắp đặt của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 có kết cấu nhỏ gọn, phù hợp với hệ thống tuần hoàn dầu nóng quy mô nhỏ và những khu vực có diện tích lắp đặt hạn chế.

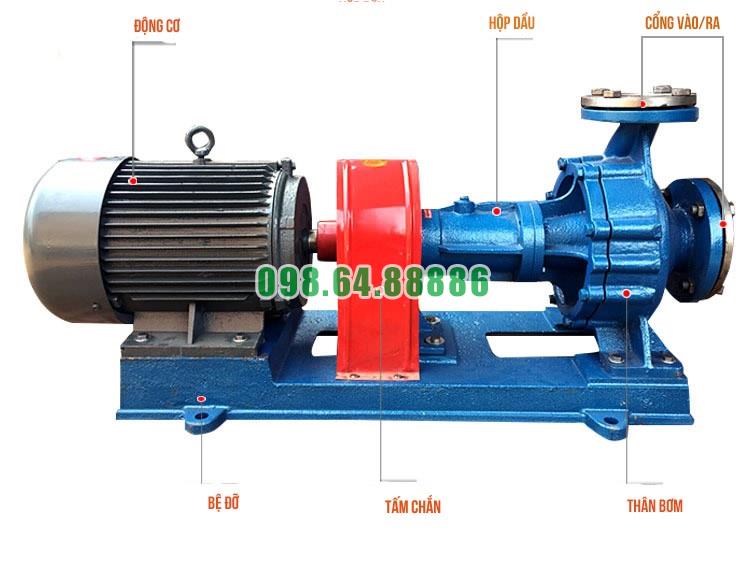

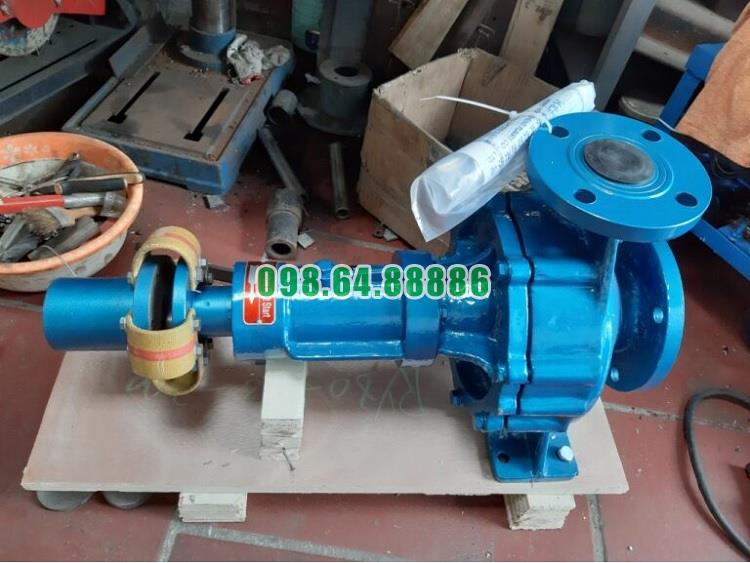

Kết cấu bơm trục ngang gọn gàng

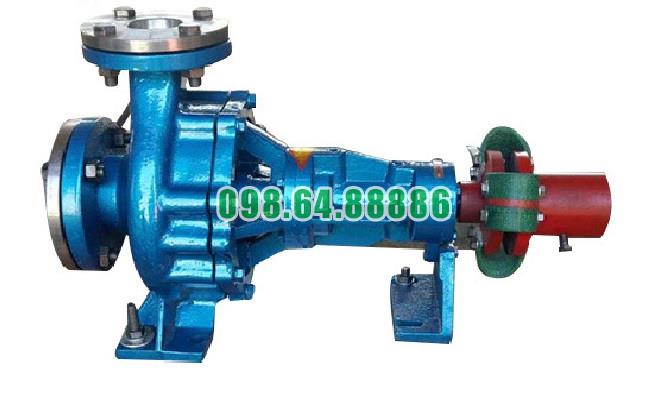

Các bộ phận như thân bơm, cụm ổ trục, khớp nối và động cơ được bố trí theo phương ngang. Thiết kế này giúp cụm thiết bị có chiều cao thấp, thuận tiện lắp cạnh bồn dầu, bộ gia nhiệt hoặc máy sản xuất.

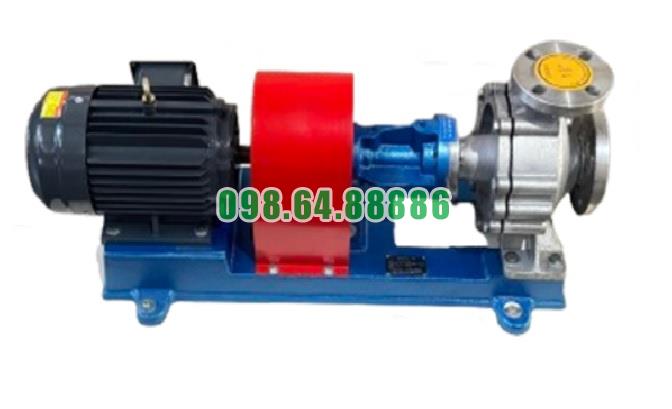

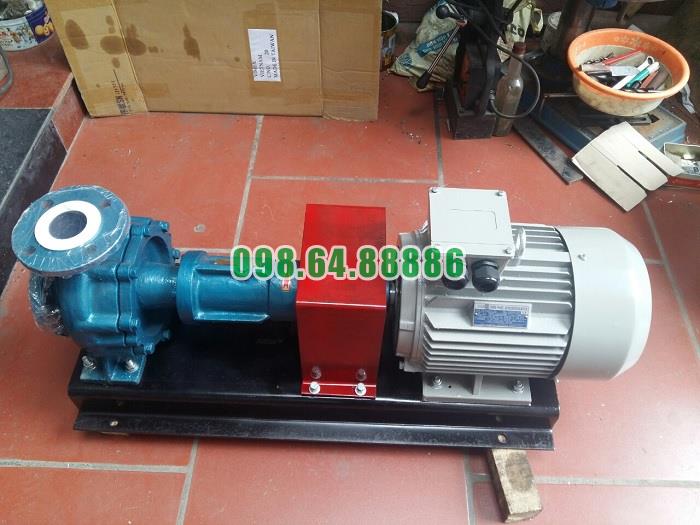

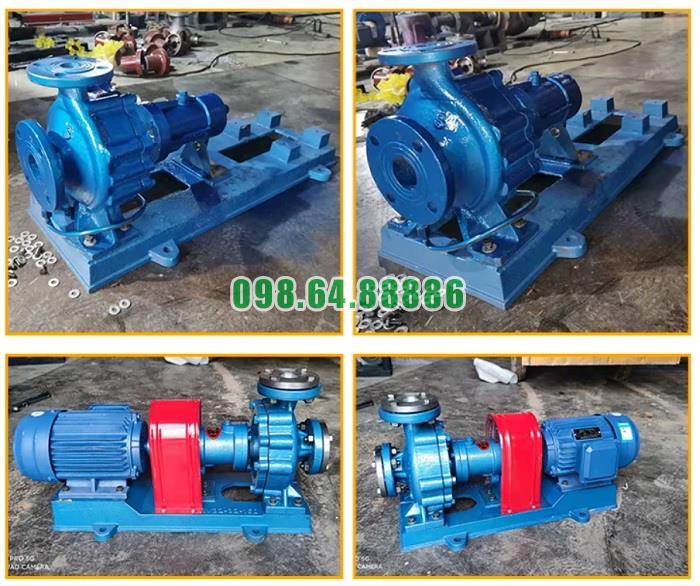

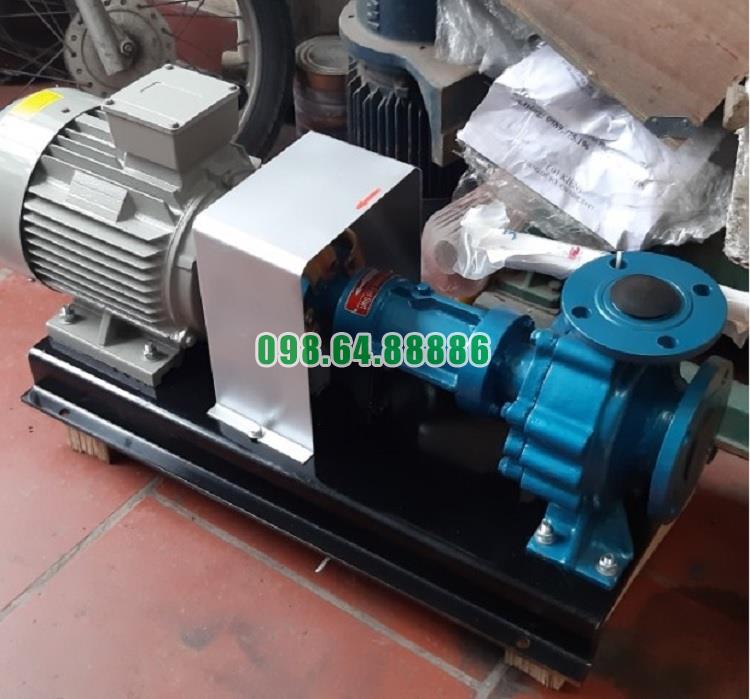

Bơm và động cơ lắp chung trên một bệ

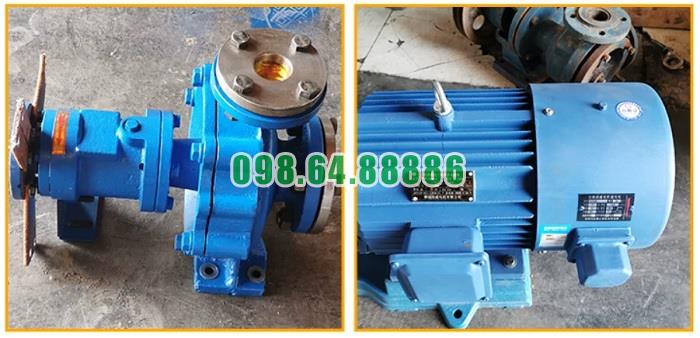

Bơm được kết nối trực tiếp với động cơ 0,75 kW thông qua khớp nối mềm và cùng đặt trên một bệ máy. Cách bố trí đồng bộ giúp giảm diện tích nền, hạn chế các bộ truyền trung gian và đơn giản hóa quá trình cố định thiết bị.

Kích thước kết nối phù hợp hệ thống nhỏ

Model RY20-20-100 có cửa hút và cửa xả danh nghĩa 20 mm, bánh công tác danh nghĩa 100 mm. Kích thước này phù hợp với đường ống tuần hoàn nhỏ, giảm nhu cầu sử dụng nhiều đầu chuyển cỡ và giúp mạng đường ống được bố trí gọn hơn.

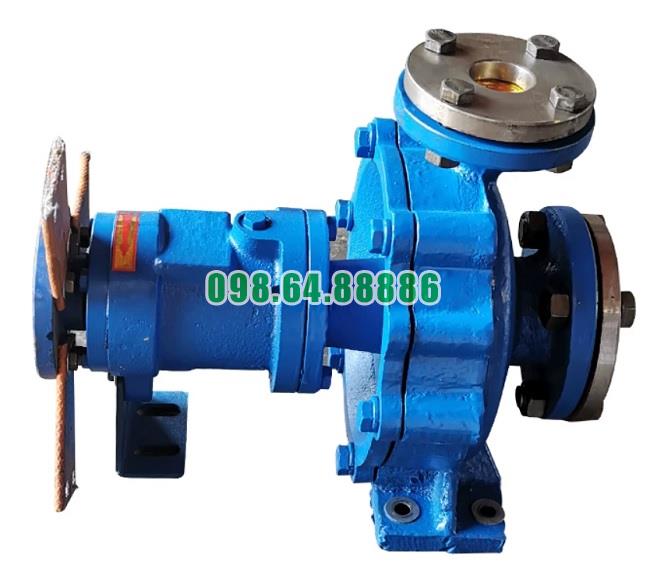

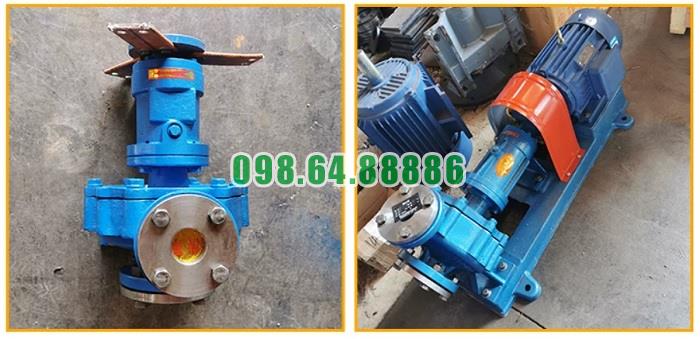

Hướng hút và xả thuận tiện

Cửa hút hướng trục giúp đường ống dẫn dầu đi thẳng vào tâm bánh công tác. Cửa xả hướng lên trên thuận tiện kết nối với đường ống cấp dầu nóng, hạn chế số lượng co cút và tiết kiệm không gian xung quanh bơm.

Không cần hệ thống nước làm mát riêng

RY20-20-100 sử dụng khả năng tản nhiệt tự nhiên nên không cần lắp thêm đường cấp và thoát nước làm mát. Việc loại bỏ hệ thống phụ trợ giúp khu vực vận hành thông thoáng, giảm số lượng đường ống và tiết kiệm diện tích lắp đặt.

Dễ tích hợp vào dây chuyền hiện có

Thiết kế gọn giúp bơm dễ bố trí trong các cụm gia nhiệt, bồn khuấy, máy ép nhiệt và thiết bị trao đổi nhiệt nhỏ. Tuy nhiên, vẫn cần chừa khoảng trống thích hợp tại khớp nối, ổ bi và động cơ để kiểm tra, căn chỉnh và bảo dưỡng.

Thiết kế trục ngang, kết cấu chung bệ, cửa kết nối 20 mm và động cơ 0,75 kW giúp Bơm dầu truyền nhiệt RY20-20-100 tối ưu không gian lắp đặt. Kích thước tổng thể và khối lượng chính xác cần được xác nhận theo bản vẽ kỹ thuật của nhà sản xuất trước khi thiết kế bệ móng.

Bơm dầu truyền nhiệt RY20-20-100 hoạt động dựa trên nguyên lý lực ly tâm hiện đại

Bơm dầu truyền nhiệt RY20-20-100 sử dụng nguyên lý ly tâm để tạo dòng chảy và áp suất cho dầu tải nhiệt trong hệ thống tuần hoàn. Quá trình vận hành diễn ra liên tục từ cửa hút, bánh công tác đến cửa xả.

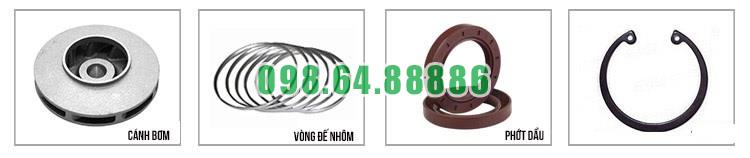

Dầu đi vào tâm bánh công tác

Khi động cơ hoạt động, khớp nối truyền mô-men đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.800 vòng/phút. Dầu truyền nhiệt được hút theo phương trục và đi trực tiếp vào tâm bánh công tác.

Do dầu tại tâm liên tục được đưa ra phía ngoài nên áp suất tại khu vực này giảm xuống. Sự chênh lệch áp suất giúp dầu từ đường ống hút tiếp tục đi vào bơm.

Lực ly tâm đẩy dầu ra ngoài

Các cánh dẫn cuốn dầu quay cùng bánh công tác. Dưới tác động của chuyển động quay, dầu di chuyển từ tâm ra mép ngoài với vận tốc tăng dần.

Trong giai đoạn này, cơ năng từ động cơ được truyền qua trục và bánh công tác, sau đó chuyển thành động năng của dòng dầu.

Chuyển động năng thành áp suất

Dầu rời khỏi bánh công tác với vận tốc cao và đi vào khoang dẫn dòng của thân bơm. Tại đây, vận tốc dòng dầu giảm dần, đồng thời một phần động năng được chuyển thành áp suất.

Dầu sau đó được đưa ra cửa xả để tiếp tục tuần hoàn qua bộ gia nhiệt và thiết bị sử dụng nhiệt.

Duy trì dòng dầu liên tục

Quá trình hút và đẩy diễn ra đồng thời khi bánh công tác quay:

Dầu vào tâm bánh công tác → được đẩy ra mép ngoài → tăng vận tốc → chuyển thành áp suất → đi ra cửa xả.

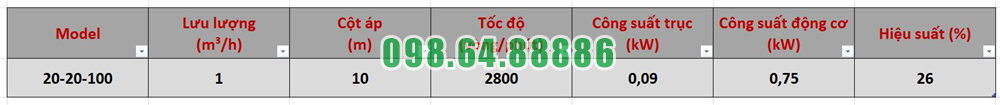

Nhờ nguyên lý ly tâm này, Bơm dầu truyền nhiệt RY20-20-100 đạt lưu lượng tiêu chuẩn khoảng 1 m³/h và cột áp khoảng 10 m, giúp duy trì dòng dầu nóng ổn định trong hệ thống tuần hoàn.
