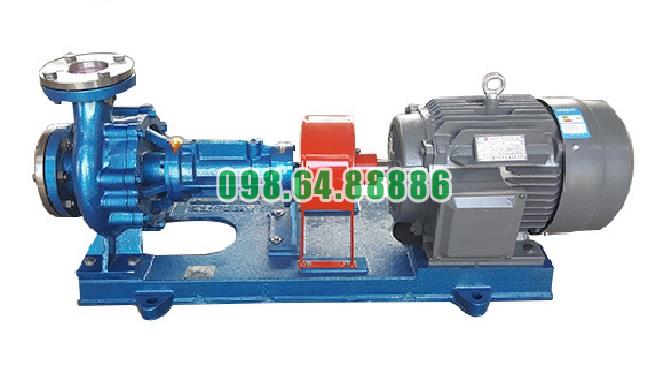

Bơm dầu truyền nhiệt RY125-80-200 160 m3/h, 50 m, 37 kW, 2900 vòng/phút

Bơm dầu truyền nhiệt RY125-80-200 và khả năng vận hành liên tục

Bơm dầu truyền nhiệt RY125-80-200 được sử dụng trong các hệ thống gia nhiệt tuần hoàn, nơi dầu truyền nhiệt phải liên tục di chuyển giữa lò gia nhiệt, đường ống và thiết bị tiêu thụ nhiệt. Khác với bơm nước thông thường, bơm dòng RY được thiết kế để làm việc với môi chất có nhiệt độ cao và duy trì lưu lượng ổn định trong thời gian dài.

Khả năng vận hành liên tục của bơm phụ thuộc vào nhiều yếu tố như nhiệt độ dầu, độ nhớt, điều kiện hút, chất lượng lắp đặt, tình trạng phớt và chế độ làm việc thực tế. Vì vậy, không nên chỉ dựa vào mã RY125-80-200 để kết luận chính xác lưu lượng, cột áp hoặc công suất. Các thông số này cần được đối chiếu với đường đặc tính và cấu hình cụ thể của nhà sản xuất.

Thiết kế phù hợp với hệ thống tuần hoàn dầu nóng

Kết cấu bơm ly tâm trục ngang

RY125-80-200 thuộc nhóm bơm dầu truyền nhiệt ly tâm trục ngang. Kết cấu này giúp bơm tạo dòng chảy liên tục, phù hợp với các hệ thống cần cấp nhiệt đều cho nhiều thiết bị hoặc nhiều khu vực sản xuất.

Bánh công tác truyền năng lượng cho dầu truyền nhiệt thông qua chuyển động quay. Dòng dầu sau đó được đẩy qua đường ống đến thiết bị gia nhiệt hoặc thiết bị sử dụng nhiệt. Khi hệ thống được thiết kế đúng, bơm có thể duy trì vòng tuần hoàn ổn định mà không cần dừng thường xuyên.

Đối với nhà máy, việc duy trì dòng dầu liên tục quan trọng hơn việc chỉ đạt lưu lượng cao trong thời gian ngắn. Dòng chảy ổn định giúp hạn chế tình trạng nhiệt tập trung trong lò, giảm chênh lệch nhiệt độ giữa các khu vực và giữ quá trình gia nhiệt diễn ra đồng đều.

Cụm ổ trục và vùng tản nhiệt

Bơm dầu truyền nhiệt thường được thiết kế với khoảng cách và kết cấu tản nhiệt phù hợp để hạn chế nhiệt truyền từ thân bơm đến ổ trục và cụm làm kín. Một số cấu hình RY sử dụng cơ chế tản nhiệt tự nhiên, không cần bố trí thêm mạch nước làm mát bên ngoài cho buồng phớt.

Đây là điểm có ý nghĩa khi bơm phải vận hành liên tục. Nếu nhiệt truyền quá lớn đến ổ trục hoặc phớt, dầu có thể bị suy giảm chất lượng, phớt nhanh lão hóa và nguy cơ rò rỉ tăng lên. Khả năng thoát nhiệt tốt giúp các bộ phận này làm việc trong điều kiện ổn định hơn.

Tuy nhiên, thiết kế tản nhiệt không loại bỏ yêu cầu kiểm tra định kỳ. Khu vực quanh gối đỡ, phớt, khớp nối và động cơ vẫn cần được giữ thông thoáng. Việc che kín hoặc đặt bơm trong khu vực có nhiệt độ môi trường quá cao có thể làm giảm hiệu quả tản nhiệt.

Điều kiện để RY125-80-200 vận hành liên tục

Duy trì lưu lượng dầu qua bơm

Bơm không nên làm việc trong tình trạng van đầu đẩy đóng hoàn toàn. Khi không có dòng dầu đi qua, năng lượng do bánh công tác tạo ra sẽ chuyển thành nhiệt trong thân bơm. Nhiệt độ dầu tăng nhanh có thể gây ảnh hưởng đến phớt, ổ trục và các chi tiết bên trong.

Trong quá trình vận hành, van đầu đẩy cần được mở dần để đưa bơm về điểm làm việc phù hợp. Việc điều chỉnh phải dựa trên lưu lượng yêu cầu, áp suất đường ống, công suất động cơ và độ ổn định của hệ thống.

Dòng dầu cũng cần được bảo đảm không bị gián đoạn do thiếu dầu trong bồn giãn nở, tắc lưới lọc hoặc lọt khí vào đường hút. Khi bơm hút phải hỗn hợp dầu và khí, khả năng giải nhiệt và bôi trơn tại các vị trí làm kín có thể giảm, đồng thời gây rung và tạo tiếng ồn bất thường.

Kiểm soát nhiệt độ dầu truyền nhiệt

Dầu truyền nhiệt cần được gia nhiệt từ từ, đặc biệt trong lần khởi động đầu tiên hoặc sau thời gian dài dừng máy. Việc tăng nhiệt quá nhanh có thể khiến hơi ẩm, khí hòa tan và các thành phần dễ bay hơi trong dầu giãn nở đột ngột.

Quá trình khởi động nên duy trì dầu ở vùng nhiệt độ thấp trong một khoảng thời gian để hỗ trợ khử ẩm và thoát khí trước khi đưa hệ thống lên nhiệt độ sản xuất. Một số hướng dẫn vận hành dòng bơm dầu nhiệt khuyến nghị duy trì giai đoạn gia nhiệt ban đầu khoảng 100–130°C trước khi tăng tiếp đến nhiệt độ làm việc.

Nhiệt độ tối đa của bơm phải được xác định theo vật liệu thân bơm, bánh công tác, trục, phớt và loại dầu được sử dụng. Nhiều cấu hình RY được thiết kế cho dầu truyền nhiệt đến khoảng 350°C, nhưng đây không phải là giới hạn áp dụng chung cho mọi phiên bản RY125-80-200. Nhà máy cần căn cứ vào hồ sơ kỹ thuật và nhãn máy thực tế trước khi vận hành ở nhiệt độ cao.

Bảo đảm điều kiện hút

Điều kiện hút có ảnh hưởng trực tiếp đến khả năng chạy liên tục của bơm. Đường ống hút cần có kích thước phù hợp, hạn chế co hẹp đột ngột và tránh bố trí quá nhiều cút, van hoặc đoạn ống làm tăng tổn thất.

Dầu truyền nhiệt có độ nhớt thay đổi theo nhiệt độ. Khi dầu còn lạnh, độ nhớt cao hơn làm tăng trở lực đường ống và khiến bơm khó đạt lưu lượng thiết kế. Nếu khởi động khi dầu quá nguội, động cơ có thể phải làm việc với tải lớn hơn, trong khi khả năng tuần hoàn chưa đạt yêu cầu.

Bồn chứa, bồn giãn nở và đường ống cũng cần được kiểm tra để tránh hình thành túi khí. Không khí trong đường hút có thể làm giảm hiệu suất bơm, gây rung và làm dòng dầu không ổn định.

Lợi ích đối với hoạt động nhà máy

Duy trì nhiệt độ sản xuất ổn định

Khi RY125-80-200 duy trì dòng dầu tuần hoàn liên tục, nhiệt được phân phối đều hơn từ nguồn gia nhiệt đến các thiết bị sử dụng. Điều này phù hợp với các dây chuyền cần kiểm soát nhiệt độ chặt chẽ như sản xuất hóa chất, dược phẩm, thực phẩm, sơn, nhựa, cao su, gỗ, giấy và vật liệu xây dựng.

Nhiệt độ ổn định giúp giảm hiện tượng quá nhiệt cục bộ. Sản phẩm ít bị ảnh hưởng bởi chênh lệch nhiệt giữa đầu vào và đầu ra của thiết bị. Nhà máy cũng dễ duy trì các thông số công nghệ trong giới hạn đã thiết lập.

Giảm thời gian dừng dây chuyền

Một bơm được lựa chọn đúng và lắp đặt đúng có thể làm việc trong nhiều giờ liên tục mà không cần dừng để xử lý các lỗi do thiếu lưu lượng hoặc quá nhiệt. Điều này giúp dây chuyền duy trì thời gian sản xuất dài hơn.

Việc giảm số lần dừng máy cũng hạn chế tổn thất khi phải xả dầu, làm nguội hệ thống hoặc khởi động lại lò gia nhiệt. Đối với nhà máy hoạt động theo ca, độ ổn định của bơm có ảnh hưởng trực tiếp đến khả năng hoàn thành kế hoạch sản xuất.

Giảm nguy cơ suy giảm chất lượng dầu

Dòng dầu được duy trì đều sẽ hạn chế tình trạng dầu đứng lâu tại các vùng có nhiệt độ cao. Khi dầu không bị giữ lại quá lâu trong lò hoặc trong các đoạn ống có nhiệt độ lớn, nguy cơ dầu bị oxy hóa, tạo cặn hoặc suy giảm tính năng có thể được kiểm soát tốt hơn.

Dầu truyền nhiệt sạch và ổn định giúp giảm nguy cơ bám cặn trong đường ống, áo gia nhiệt và bộ trao đổi nhiệt. Nhờ đó, hiệu quả truyền nhiệt của hệ thống được duy trì lâu hơn.

Tối ưu chi phí bảo trì

Kết cấu bơm dầu nhiệt có khả năng tản nhiệt phù hợp giúp giảm áp lực nhiệt lên phớt và ổ trục. Nếu bơm được vận hành đúng điều kiện, tuổi thọ của các chi tiết này có thể được cải thiện, đồng thời giảm tần suất thay phớt hoặc xử lý rò rỉ.

Bơm cũng thường được kết nối với động cơ thông qua khớp nối đàn hồi. Cấu hình này giúp truyền động ổn định và hỗ trợ tháo lắp khi bảo trì. Dù vậy, độ đồng tâm giữa trục bơm và trục động cơ vẫn cần được kiểm tra, đặc biệt sau thời gian chạy thử hoặc sau khi di dời thiết bị.

Hỗ trợ tự động hóa hệ thống gia nhiệt

RY125-80-200 có thể được tích hợp vào hệ thống điều khiển của nhà máy thông qua các tín hiệu về nhiệt độ, áp suất, lưu lượng, dòng điện động cơ và độ rung. Khi các thông số vượt giới hạn, hệ thống có thể cảnh báo hoặc dừng bơm để hạn chế hư hỏng.

Việc giám sát liên tục giúp bộ phận vận hành nhận biết sớm các dấu hiệu như nghẹt đường ống, thiếu dầu, kẹt van, lệch khớp nối hoặc phớt bắt đầu rò rỉ. Nhà máy có thể chuyển từ sửa chữa sau khi hỏng sang bảo trì theo tình trạng thiết bị.

Các dấu hiệu cần xử lý khi bơm đang chạy

Rung và tiếng ồn tăng bất thường

Rung tăng có thể liên quan đến lệch tâm khớp nối, mất cân bằng bánh công tác, mòn ổ trục, chân đế không chắc hoặc có khí trong đường hút. Nếu tiếp tục vận hành trong tình trạng này, tải tác động lên trục và phớt sẽ tăng.

Khi phát hiện rung bất thường, cần kiểm tra công suất động cơ, áp suất hút, áp suất đẩy, tình trạng đường ống và độ đồng tâm của khớp nối. Không nên chỉ siết chặt bu lông hoặc tăng van để che lấp nguyên nhân.

Rò rỉ tại cụm làm kín

Rò rỉ dầu nóng là vấn đề cần được xử lý sớm vì có thể gây mất an toàn, làm bẩn khu vực sản xuất và tạo nguy cơ cháy khi dầu tiếp xúc với bề mặt có nhiệt độ cao.

Khi phát hiện rò rỉ, cần đánh giá nhiệt độ dầu, tình trạng phớt, độ rung của trục và độ đồng tâm của khớp nối. Việc tiếp tục chạy bơm với lượng rò rỉ tăng dần có thể khiến hư hỏng lan sang trục, ổ trục hoặc thân bơm.

Công suất động cơ tăng

Công suất tăng có thể xuất hiện khi lưu lượng vượt mức thiết kế, dầu có độ nhớt cao, đường ống bị tắc một phần hoặc bơm làm việc lệch khỏi điểm hiệu suất tốt. Tình trạng này kéo dài sẽ làm động cơ nóng hơn và tiêu thụ nhiều điện năng hơn.

Nhà máy cần so sánh dòng điện thực tế với giá trị định mức của động cơ. Nếu dòng điện tăng kèm theo lưu lượng giảm hoặc rung tăng, nên kiểm tra toàn bộ tuyến hút và tuyến đẩy trước khi tiếp tục vận hành.

Giá trị của RY125-80-200 đối với nhà máy

RY125-80-200 phát huy hiệu quả khi được sử dụng trong hệ thống có nhu cầu tuần hoàn dầu nóng ổn định, làm việc nhiều giờ và yêu cầu nhiệt độ phân bố đồng đều. Lợi ích chính không chỉ nằm ở khả năng bơm dầu ở nhiệt độ cao mà còn ở việc duy trì liên tục quá trình truyền nhiệt, giảm dao động nhiệt và hạn chế thời gian dừng dây chuyền.

Để khai thác đúng khả năng của thiết bị, nhà máy cần lựa chọn bơm theo đúng lưu lượng, cột áp, nhiệt độ, độ nhớt và đặc tính của dầu truyền nhiệt. Khi các điều kiện này được đáp ứng, cùng với việc kiểm soát đường hút, tản nhiệt, khớp nối và cụm làm kín, bơm có thể trở thành bộ phận ổn định trong hệ thống gia nhiệt liên tục.

Vai trò của bơm RY125-80-200 trong hệ thống truyền nhiệt

Bơm dầu truyền nhiệt RY125-80-200 có nhiệm vụ tạo dòng tuần hoàn liên tục trong hệ thống gia nhiệt bằng dầu. Bơm đưa dầu từ lò dầu truyền nhiệt đến các thiết bị cần gia nhiệt, sau đó dẫn dầu quay về lò để tiếp tục được làm nóng.

Trong dây chuyền sản xuất nhựa và cao su, nhiệt độ ảnh hưởng trực tiếp đến độ nhớt, độ dẻo, khả năng nóng chảy, quá trình tạo hình và chất lượng sản phẩm. Vì vậy, hệ thống truyền nhiệt không chỉ cần nguồn nhiệt đủ lớn mà còn phải duy trì được lưu lượng dầu ổn định. RY125-80-200 đảm nhiệm chính việc lưu chuyển dầu trong toàn bộ mạch nhiệt này.

Khi bơm hoạt động ổn định, dầu truyền nhiệt được phân phối đều đến máy đùn, máy cán, khuôn, bàn ép, máy luyện hoặc các bộ phận gia nhiệt khác. Nhờ đó, các vùng cần nhiệt có thể đạt và duy trì mức nhiệt theo yêu cầu công nghệ.

Đặc điểm kết cấu của RY125-80-200

RY125-80-200 thuộc dòng bơm dầu nóng ly tâm dùng để vận chuyển dầu truyền nhiệt ở nhiệt độ cao. Bơm thường có kết cấu một cấp, thân bơm nằm ngang, cửa hút theo phương ngang và cửa xả hướng lên.

Các bộ phận chính gồm thân bơm, cánh bơm, trục bơm, ổ đỡ, khớp nối và bộ phận làm kín. Động cơ truyền chuyển động cho trục bơm thông qua khớp nối đàn hồi. Khi cánh bơm quay, dầu được hút vào cửa hút, sau đó được đẩy ra cửa xả nhờ lực ly tâm.

Điểm quan trọng của bơm dầu truyền nhiệt là kết cấu phải chịu được nhiệt độ cao và hạn chế truyền nhiệt trực tiếp đến ổ đỡ, khớp nối và động cơ. Một số thiết kế RY sử dụng vùng tản nhiệt và làm mát tự nhiên hoặc làm mát bằng không khí để giảm nhiệt tại khu vực làm kín và ổ trục.

Ý nghĩa của mã RY125-80-200

Theo cách đặt tên phổ biến của bơm ly tâm, các con số trong mã RY125-80-200 thường thể hiện kích thước danh nghĩa của cửa hút, cửa xả và cấp đường kính cánh bơm.

Có thể hiểu sơ bộ rằng bơm có cửa hút khoảng DN125, cửa xả khoảng DN80 và cánh bơm thuộc cấp kích thước 200 mm. Tuy nhiên, đây chỉ là cách đọc tham khảo. Kích thước thực tế, đường kính cánh, tốc độ quay, vật liệu chế tạo và điểm làm việc cần được xác nhận theo bản vẽ kỹ thuật và bảng thông số của nhà sản xuất.

Một số đơn vị cung cấp thường chào model RY125-80-200 với lưu lượng khoảng 160 m³/h, cột áp khoảng 50 m và động cơ khoảng 37 kW. Những thông số này không nên áp dụng cứng cho mọi thiết bị cùng mã. Khi lắp đặt cho dây chuyền nhựa hoặc cao su, cần kiểm tra đường cong lưu lượng – cột áp, công suất, tốc độ quay, nhiệt độ dầu và điều kiện làm việc thực tế.

Vai trò trong dây chuyền sản xuất nhựa

Cấp nhiệt cho máy đùn nhựa

Máy đùn nhựa thường được chia thành nhiều vùng nhiệt dọc theo thân máy. Mỗi vùng có thể cần mức nhiệt khác nhau để thực hiện quá trình gia nhiệt, hóa dẻo, trộn và đẩy nhựa qua khuôn.

RY125-80-200 đưa dầu nóng đi qua các áo gia nhiệt, bộ trao đổi nhiệt hoặc mạch gia nhiệt của máy đùn. Dầu truyền nhiệt lưu thông liên tục giúp nhiệt phân bố đều hơn dọc theo thân máy.

Nếu lưu lượng dầu không ổn định, một số vùng của máy đùn có thể bị thiếu nhiệt. Nhựa khi đó không nóng chảy đồng đều, độ nhớt thay đổi và quá trình đùn bị ảnh hưởng. Các biểu hiện thường gặp gồm mô-men xoắn tăng, vật liệu bám trong xy lanh, sản phẩm bị sọc hoặc kích thước không ổn định.

Khi bơm duy trì được dòng dầu theo đúng yêu cầu, hệ thống gia nhiệt có thể phản ứng tốt hơn khi dây chuyền tăng năng suất hoặc thay đổi loại nhựa. Điều này hỗ trợ quá trình vận hành máy đùn ổn định và giảm thời gian điều chỉnh nhiệt.

Ổn định nhiệt cho khuôn nhựa

Khuôn nhựa cần được duy trì ở mức nhiệt phù hợp với từng loại vật liệu và sản phẩm. Nhiệt độ khuôn quá thấp có thể làm nhựa khó điền đầy. Nhiệt độ quá cao có thể khiến vật liệu bị phân hủy, biến dạng hoặc ảnh hưởng đến bề mặt sản phẩm.

Bơm RY125-80-200 giúp tuần hoàn dầu nóng qua các đường dẫn hoặc áo gia nhiệt của khuôn. Với những khuôn có nhiều vùng gia nhiệt, dầu phải được phân phối tương đối đồng đều đến từng khu vực.

Dòng dầu ổn định giúp giảm chênh lệch nhiệt giữa các vị trí trong khuôn. Đây là yếu tố quan trọng đối với các sản phẩm yêu cầu độ dày đồng đều, bề mặt đẹp và kích thước chính xác như tấm nhựa, ống nhựa, profile hoặc màng nhựa.

Gia nhiệt cho máy cán và thiết bị tạo hình

Trong máy cán nhựa, dầu truyền nhiệt có thể được đưa qua các trục cán hoặc bộ phận trao đổi nhiệt. Mục đích là duy trì nhiệt độ cần thiết trên bề mặt làm việc của trục.

Nếu nhiệt độ trục cán không đồng đều, vật liệu có thể bị cán lệch, độ dày tấm không ổn định hoặc bề mặt sản phẩm xuất hiện khuyết tật. RY125-80-200 giúp duy trì dòng dầu qua các kênh gia nhiệt, hỗ trợ quá trình truyền nhiệt từ bên trong trục ra bề mặt làm việc.

Đối với thiết bị ép nhựa, bơm còn giúp đưa dầu đến bàn ép hoặc khuôn ép. Khi nhiệt được phân phối ổn định, thời gian gia nhiệt và thời gian giữ nhiệt có thể được kiểm soát tốt hơn.

Vai trò trong dây chuyền sản xuất cao su

Gia nhiệt cho máy cán cao su

Máy cán cao su sử dụng các trục cán để trộn, cán mỏng và tạo hình vật liệu. Nhiệt độ của trục ảnh hưởng đến độ dẻo, khả năng phối trộn và độ ổn định của tấm cao su.

RY125-80-200 tuần hoàn dầu qua các kênh hoặc áo gia nhiệt bên trong trục cán. Dòng dầu giúp truyền nhiệt đến toàn bộ chiều dài làm việc của trục.

Nếu dầu truyền nhiệt lưu thông yếu, khu vực giữa trục và hai đầu trục có thể xuất hiện chênh lệch nhiệt. Cao su khi đi qua các vùng này sẽ có trạng thái khác nhau, dẫn đến độ dày tấm không đều, bề mặt không ổn định hoặc chất lượng phối trộn bị ảnh hưởng.

Hỗ trợ kiểm soát nhiệt cho máy luyện kín

Trong máy luyện kín, cao su được trộn với chất độn, dầu hóa dẻo, chất xúc tiến và các thành phần khác. Quá trình trộn tạo ra nhiệt do ma sát và lực cắt. Nếu nhiệt độ tăng quá cao, vật liệu có thể bị biến đổi trước khi chuyển sang công đoạn tiếp theo.

Bơm RY125-80-200 đưa dầu qua áo máy hoặc bộ trao đổi nhiệt của máy luyện. Tùy thiết kế hệ thống, dầu có thể được sử dụng để gia nhiệt trong giai đoạn đầu hoặc hỗ trợ lấy nhiệt ra khi vật liệu tăng nhiệt quá mức.

Bơm không trực tiếp điều khiển nhiệt độ của cao su trong buồng luyện. Tuy nhiên, bơm quyết định khả năng lưu thông của dầu trong mạch trao đổi nhiệt. Nếu lưu lượng không đủ, hệ thống khó truyền nhiệt vào hoặc lấy nhiệt ra nhanh chóng.

Gia nhiệt cho máy ép cao su

Máy ép cao su cần nhiệt độ ổn định để vật liệu được định hình trong khuôn. Dầu truyền nhiệt có thể đi qua bàn ép, tấm gia nhiệt hoặc các kênh dẫn nhiệt trong khuôn.

RY125-80-200 giúp đưa dầu nóng đến các khu vực này theo chu trình tuần hoàn. Khi dầu phân phối đều, nhiệt độ trên bề mặt khuôn được duy trì ổn định hơn.

Điều này đặc biệt quan trọng với khuôn có nhiều khoang hoặc sản phẩm có hình dạng phức tạp. Nếu một phần khuôn bị thiếu nhiệt, cao su có thể lưu hóa không đồng đều. Sản phẩm dễ xuất hiện chênh lệch độ cứng, biến dạng, thiếu lưu hóa hoặc quá lưu hóa cục bộ.

Bơm ảnh hưởng đến chất lượng sản phẩm như thế nào

Duy trì nhiệt độ ổn định

Dầu truyền nhiệt chỉ phát huy hiệu quả khi được lưu thông liên tục. RY125-80-200 tạo ra dòng chảy cần thiết để đưa nhiệt từ lò đến thiết bị công nghệ.

Khi lưu lượng dầu được duy trì, bộ điều khiển nhiệt có thể điều chỉnh nhiệt độ chính xác hơn. Ngược lại, nếu bơm bị suy giảm lưu lượng, cảm biến nhiệt có thể vẫn hiển thị giá trị bình thường tại một vị trí nhưng các vị trí khác trong hệ thống lại bị thiếu nhiệt.

Giảm sai lệch giữa các mẻ sản xuất

Dòng dầu ổn định giúp quá trình gia nhiệt có tính lặp lại cao hơn. Đây là yếu tố cần thiết khi sản xuất nhựa hoặc cao su theo nhiều mẻ liên tục.

Khi nhiệt độ của máy, khuôn hoặc trục cán được duy trì tương đối đồng đều, sự khác biệt giữa các mẻ sản phẩm sẽ giảm. Doanh nghiệp có thể hạn chế tình trạng cùng một công thức nhưng sản phẩm lại khác nhau về độ cứng, độ dày, màu sắc hoặc kích thước.

Hạn chế hiện tượng quá nhiệt cục bộ

Dầu lưu thông kém có thể làm nhiệt tích tụ tại lò, bộ gia nhiệt hoặc một đoạn đường ống. Trong khi đó, thiết bị ở xa lại không nhận đủ nhiệt.

Tình trạng này có thể làm dầu nhanh xuống cấp, tạo cặn, làm hỏng phớt hoặc khiến vật liệu nhựa và cao su bị cháy, phân hủy và bám vào thiết bị. Việc sử dụng bơm đúng điểm làm việc giúp dòng dầu phân phối tốt hơn và giảm nguy cơ quá nhiệt cục bộ.

Những yêu cầu quan trọng khi lắp đặt

Thiết kế đúng đường hút

Đường hút của bơm phải được thiết kế hạn chế tổn thất áp suất và tránh tạo túi khí. Đường ống quá nhỏ, quá dài hoặc có nhiều co sẽ làm giảm khả năng hút của bơm.

Dầu truyền nhiệt ở nhiệt độ cao có thể phát sinh hiện tượng hóa hơi cục bộ nếu áp suất hút không đủ. Khi đó, bơm có thể bị xâm thực. Dấu hiệu thường thấy là tiếng ồn bất thường, rung mạnh, lưu lượng giảm và cánh bơm bị ăn mòn.

Lựa chọn vật liệu phù hợp

Vật liệu thân bơm, cánh bơm, trục và bộ phận làm kín phải phù hợp với loại dầu và nhiệt độ vận hành. Không nên sử dụng cùng một loại phớt cho mọi loại dầu truyền nhiệt.

Giới hạn nhiệt độ của bơm phụ thuộc vào nhiều yếu tố như vật liệu chế tạo, kiểu phớt, tốc độ quay, áp suất làm việc và chất lượng dầu. Vì vậy, cần kiểm tra thông số của đúng model RY125-80-200 trước khi đưa vào hệ thống.

Căn chỉnh động cơ và bơm

Bơm và động cơ cần được lắp trên bệ chắc chắn, có độ phẳng phù hợp. Khớp nối phải được căn chỉnh đúng để hạn chế sai lệch tâm.

Nếu bơm và động cơ bị lệch tâm, ổ đỡ có thể bị nóng, khớp nối nhanh mòn và phớt dễ bị rò rỉ. Rung động truyền sang đường ống cũng có thể làm lỏng các mối nối hoặc ảnh hưởng đến thiết bị gia nhiệt.

Kiểm soát rò rỉ dầu nóng

Dầu truyền nhiệt có nhiệt độ cao nên rò rỉ có thể gây bỏng, phát sinh khói hoặc tạo nguy cơ cháy khi tiếp xúc với bề mặt nóng.

Khu vực quanh bơm cần có khay hứng dầu, vật liệu cách nhiệt và không gian đủ rộng để kiểm tra, sửa chữa. Các vị trí phớt, packing, mặt bích và mối nối cần được kiểm tra thường xuyên.

Nếu bơm sử dụng kết cấu làm mát tự nhiên hoặc làm mát bằng không khí, không nên che kín khu vực tản nhiệt. Việc để bơm trong không gian quá chật có thể khiến nhiệt tích tụ tại ổ đỡ và cụm làm kín.

Cách lựa chọn bơm cho dây chuyền nhựa và cao su

Xác định lưu lượng cần thiết

Lưu lượng cần được tính theo tổng nhu cầu của các thiết bị gia nhiệt có thể hoạt động đồng thời. Không nên chỉ dựa vào công suất của lò dầu hoặc kích thước đường ống.

Cần xem xét cả độ nhớt của dầu ở nhiệt độ vận hành. Dầu khi nguội thường có độ nhớt cao hơn, làm tăng trở lực trên đường ống và ảnh hưởng đến khả năng khởi động của bơm.

Tính toán cột áp

Cột áp của bơm phải đủ để vượt qua tổn thất trong đường hút, đường hồi, van, bộ trao đổi nhiệt, áo gia nhiệt và các thiết bị công nghệ.

Với dây chuyền có nhiều nhánh, đường ống dài hoặc khuôn đặt cách xa lò dầu, yêu cầu cột áp có thể cao hơn so với hệ thống nhỏ. Nếu cột áp không đủ, các nhánh cuối tuyến sẽ bị thiếu dầu.

Kiểm tra điểm làm việc

Bơm nên được lựa chọn theo điểm làm việc thực tế của hệ thống. Lưu lượng và cột áp phải nằm trong vùng làm việc phù hợp trên đường cong của bơm.

Bơm quá lớn có thể khiến hệ thống phải tiết lưu nhiều, làm tăng điện năng tiêu thụ và gây rung. Bơm quá nhỏ lại không đáp ứng được lưu lượng cần thiết, khiến nhiệt độ thiết bị dao động và năng suất giảm.

Bảo trì bơm trong quá trình vận hành

Cần theo dõi thường xuyên tiếng ồn, độ rung, nhiệt độ ổ đỡ, dòng điện động cơ và áp suất tại cửa hút, cửa xả. Những thay đổi kéo dài có thể cho thấy bơm đang bị nghẹt, xâm thực, lệch tâm hoặc làm việc ngoài điểm thiết kế.

Phớt và packing cần được kiểm tra để phát hiện sớm dấu hiệu rò rỉ. Khi thay phớt, cần kiểm tra thêm độ đảo của trục và bề mặt tiếp xúc. Chỉ thay phớt mà không xử lý nguyên nhân cơ khí có thể khiến tình trạng rò rỉ tái diễn.

Cánh bơm và thân bơm cần được kiểm tra khi lưu lượng giảm hoặc áp suất không đạt yêu cầu. Cặn dầu, cặn carbon và tạp chất trong đường ống có thể làm giảm tiết diện dòng chảy hoặc gây mài mòn cánh bơm.

Dầu truyền nhiệt cũng cần được kiểm tra định kỳ. Dầu bị oxy hóa, tạo cặn hoặc tăng độ nhớt sẽ làm giảm hiệu quả truyền nhiệt và tăng tải cho bơm. Khi dầu xuống cấp, việc chỉ điều chỉnh bơm sẽ không thể khắc phục hoàn toàn sự suy giảm của hệ thống.

Bơm dầu truyền nhiệt RY125-80-200 giữ vai trò tạo dòng tuần hoàn cho toàn bộ hệ thống truyền nhiệt trong dây chuyền sản xuất nhựa và cao su. Bơm đưa dầu nóng đến máy đùn, khuôn nhựa, máy cán, máy luyện, bàn ép và khuôn lưu hóa.

Khả năng duy trì lưu lượng và cột áp ổn định của bơm ảnh hưởng trực tiếp đến độ ổn định nhiệt độ, chất lượng sản phẩm, mức tiêu hao năng lượng và khả năng vận hành liên tục của dây chuyền.

Để RY125-80-200 phát huy đúng vai trò, cần lựa chọn theo điểm làm việc thực tế, kiểm tra tương thích giữa bơm và dầu truyền nhiệt, thiết kế đường ống đúng yêu cầu, kiểm soát rò rỉ và thực hiện bảo trì định kỳ. Các thông số như lưu lượng, cột áp, công suất và nhiệt độ làm việc cần được xác nhận theo đúng hồ sơ kỹ thuật của thiết bị trước khi lắp đặt.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

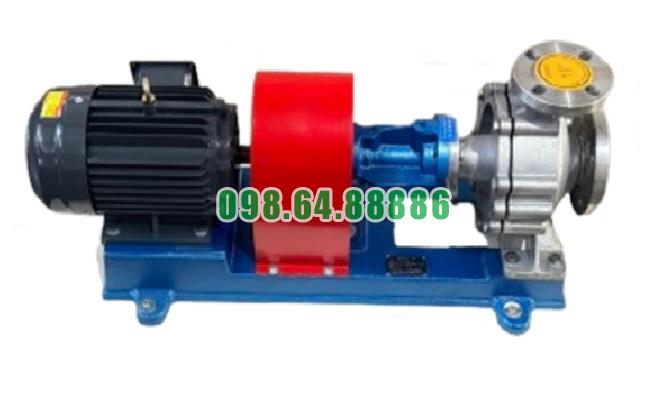

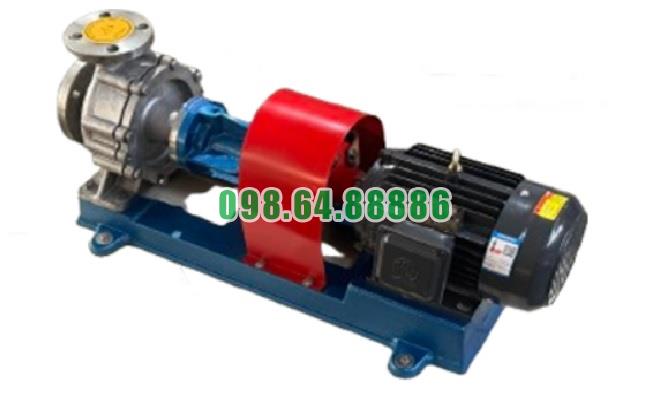

Hình ảnh thực tế bơm dầu truyền nhiệt RY
