Bơm dầu nóng trục ngang RY125-80-160 Lưu lượng 160 m3/h, công suất 22 kW, cột áp 50 m

Tổng quan về Bơm dầu truyền nhiệt RY125-80-160 công suất 22 kW

Bơm dầu truyền nhiệt RY125-80-160 công suất 22 kW là dòng bơm ly tâm chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Bơm phù hợp với môi chất có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Thông số làm việc chính

Bơm RY125-80-160 có các thông số đang xét gồm:

• Lưu lượng: 160 m³/h
• Cột áp: 50 m
• Tốc độ quay: 2.900 vòng/phút
• Công suất động cơ: 22 kW

Với lưu lượng lớn và cột áp tương đối cao, bơm phù hợp với các hệ thống cần tuần hoàn lượng dầu nóng đáng kể qua đường ống, van và thiết bị trao đổi nhiệt.

Thiết kế chuyên dụng cho dầu nóng

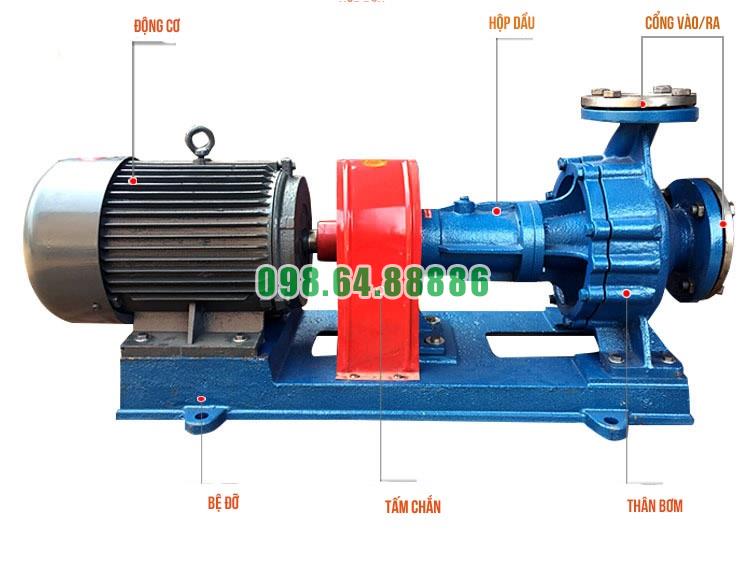

Bơm dầu truyền nhiệt RY125-80-160 công suất 22 kW có kết cấu gồm thân bơm, bánh công tác, trục bơm, cụm ổ trục, bộ làm kín và khớp nối truyền động.

Cửa hút bố trí theo hướng trục, cửa xả theo hướng tâm. Bơm và động cơ được lắp trên cùng bệ máy, truyền động qua khớp nối mềm.

Khả năng làm việc với nhiệt độ cao

Dòng RY được thiết kế cho dầu truyền nhiệt có nhiệt độ làm việc cao, có thể lên tới khoảng 350°C. Thiết kế tản nhiệt tự nhiên giúp giảm bớt hệ thống làm mát phụ trợ và phù hợp với môi trường dầu nóng.

Ứng dụng trong công nghiệp

Bơm có thể sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt của ngành hóa chất, cao su, nhựa, dược phẩm, in nhuộm, chế biến thực phẩm, chế biến gỗ và nhiều dây chuyền gia nhiệt khác.

Lưu ý về công suất 22 kW

Thông số 22 kW được ghi cho động cơ của model RY125-80-160. Tuy nhiên, bảng thông số đồng thời ghi công suất trục lớn hơn giá trị này, vì vậy khi lựa chọn thiết bị thực tế cần xác nhận lại công suất động cơ với nhà sản xuất hoặc nhà cung cấp.

Bơm dầu truyền nhiệt RY125-80-160 công suất 22 kW là thiết bị chuyên dụng cho hệ thống tuần hoàn dầu nóng, nổi bật với lưu lượng 160 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và khả năng làm việc với môi chất nhiệt độ cao. Bơm phù hợp với nhiều hệ thống gia nhiệt công nghiệp cần dòng dầu tuần hoàn ổn định và liên tục.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy

Bơm dầu truyền nhiệt RY125-80-160 phù hợp với các hệ thống gia nhiệt nhà máy sử dụng dầu tải nhiệt làm môi chất tuần hoàn. Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ quay 2.900 vòng/phút, bơm đáp ứng tốt nhu cầu vận chuyển dầu nóng liên tục giữa nguồn gia nhiệt và các thiết bị công nghệ.

Vai trò trong hệ thống gia nhiệt nhà máy

RY125-80-160 có nhiệm vụ duy trì dòng dầu truyền nhiệt tuần hoàn trong toàn hệ thống. Dầu được bơm từ đường hồi, đưa qua lò gia nhiệt rồi phân phối đến các thiết bị sử dụng nhiệt như bồn gia nhiệt, bộ trao đổi nhiệt, máy sấy hoặc các cụm công nghệ khác.

Sau khi truyền nhiệt, dầu quay trở lại đường hồi và tiếp tục chu trình.

Phù hợp với hệ thống có lưu lượng tuần hoàn lớn

Lưu lượng 160 m³/h giúp bơm phù hợp với các nhà máy có nhiều điểm sử dụng nhiệt hoặc dây chuyền yêu cầu lượng dầu tuần hoàn lớn.

Cột áp 50 m hỗ trợ bơm thắng tổn thất áp suất qua đường ống, van, bộ lọc và các thiết bị trao đổi nhiệt trong hệ thống.

Làm việc với dầu truyền nhiệt nhiệt độ cao

Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, phù hợp với đặc thù của các hệ thống gia nhiệt công nghiệp.

Khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ để hạn chế sốc nhiệt và giảm ảnh hưởng của giãn nở nhiệt đến thân bơm, trục và các chi tiết liên quan.

Hỗ trợ vận hành liên tục

Bơm RY125-80-160 sử dụng kết cấu ly tâm, truyền động qua khớp nối mềm và phù hợp với chế độ tuần hoàn dầu nóng liên tục.

Để bơm làm việc ổn định, cần bảo đảm mồi đầy môi chất trước khi khởi động, căn chỉnh đồng tâm giữa bơm và động cơ, duy trì lưu lượng phù hợp và theo dõi thường xuyên độ rung, nhiệt độ ổ trục cùng tình trạng làm kín.

Thuận tiện cho bố trí trong nhà máy

Thiết kế cửa hút hướng trục, cửa xả hướng tâm cùng kết cấu bơm và động cơ lắp trên cùng bệ máy giúp thuận tiện cho việc bố trí trong hệ thống đường ống.

Cơ chế tản nhiệt tự nhiên cũng giúp giảm phụ thuộc vào hệ thống nước làm mát phụ trợ, phù hợp với các dây chuyền gia nhiệt cần kết cấu gọn và vận hành đơn giản.

Bơm dầu truyền nhiệt RY125-80-160 cho hệ thống gia nhiệt nhà máy phù hợp với các hệ thống cần tuần hoàn dầu nóng lưu lượng lớn, vận hành liên tục và cung cấp nhiệt ổn định cho nhiều thiết bị công nghệ.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 có thể đáp ứng hiệu quả nhu cầu tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp khi được lựa chọn và vận hành đúng điều kiện thiết kế.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

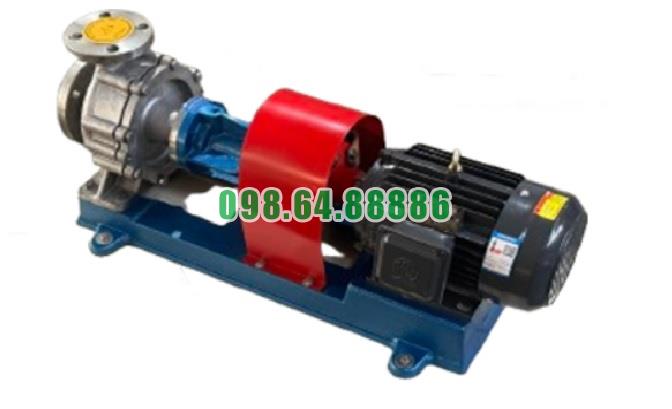

Hình ảnh thực tế bơm dầu truyền nhiệt RY
