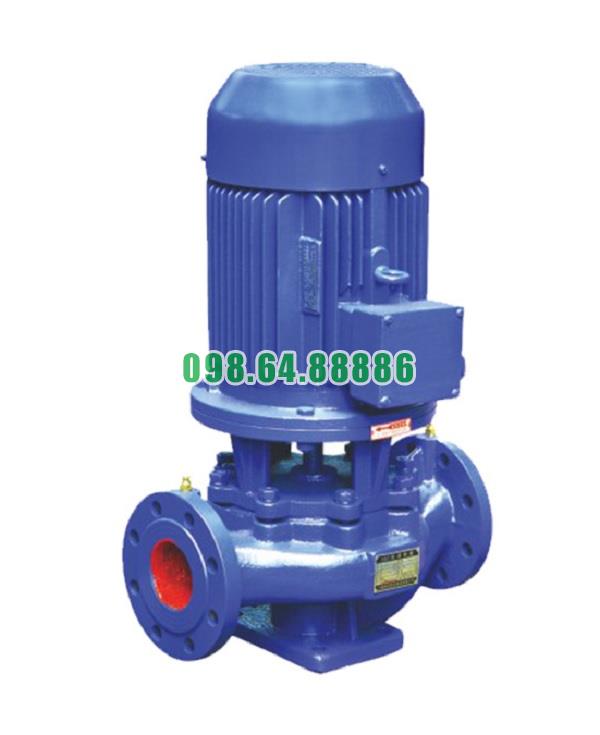

Bơm lắp thẳng trục đứng, bơm inline, bơm ly tâm trục đứng ISG65-100, IRG65-100 1.5kw

Tải báo giá
• Mã SP
: ISG65-100
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 12.5m, động cơ 1.5 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Cách thức hoạt động của các bộ phận trong Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100

Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100 là dòng bơm ly tâm trục đứng có thiết kế đồng trục và inline, nghĩa là trục động cơ và trục bơm thẳng hàng, đồng thời cửa hút và cửa xả nằm trên một đường thẳng. Mỗi bộ phận trong bơm đều đảm nhận một vai trò cụ thể, kết hợp với nhau để tạo ra quá trình hút – đẩy chất lỏng hiệu quả, ổn định và tiết kiệm năng lượng.

1. Động cơ điện (Motor)

Đây là bộ phận tạo lực quay cho toàn bộ hệ thống. Khi được cấp điện, động cơ chuyển đổi điện năng thành cơ năng, tạo chuyển động quay cho trục bơm. Trong cấu trúc đồng trục, động cơ được gắn trực tiếp phía trên thân bơm giúp truyền lực trực tiếp mà không cần khớp nối trung gian, từ đó:

  • Giảm thất thoát năng lượng

  • Tăng hiệu suất truyền động

  • Giảm rung động cơ học

2. Trục bơm (Pump Shaft)

Trục bơm là bộ phận trung gian truyền mô-men xoắn từ động cơ đến cánh bơm. Trục được chế tạo từ thép không gỉ tôi cứng để đảm bảo:

  • Chịu được lực xoắn và tải trọng lớn

  • Không bị cong vênh khi quay tốc độ cao

  • Chống ăn mòn trong môi trường nước nóng, nước chứa hóa chất nhẹ

Trục quay đồng trục với động cơ, đảm bảo chuyển động quay liên tục và đồng đều cho cánh bơm.

3. Cánh bơm (Impeller)

Cánh bơm là trái tim của quá trình tạo áp. Khi quay, cánh bơm tạo ra lực ly tâm làm chất lỏng bị hút vào từ tâm cánh, sau đó được đẩy ra mép ngoài với vận tốc lớn. Lực ly tâm này được chuyển thành áp suất tĩnh khi chất lỏng đi vào buồng xoắn (volute).

Tùy theo thiết kế, cánh có thể là:

  • Cánh kín: hiệu suất cao, dùng cho nước sạch

  • Cánh bán hở: dùng cho nước có lẫn tạp nhẹ

Cánh được cân bằng động để đảm bảo không rung khi quay.

4. Buồng bơm (Volute Casing)

Buồng bơm là khoang chứa xung quanh cánh bơm, thường có hình xoắn ốc. Chức năng chính:

  • Thu nhận dòng chất lỏng từ cánh bơm

  • Chuyển đổi động năng thành áp suất

  • Hướng dòng chảy về cửa xả một cách mượt mà

Buồng bơm được đúc liền khối bằng gang hoặc inox, chịu áp tốt và chống rò rỉ.

5. Cửa hút và cửa xả (Inlet & Outlet Ports)

Cửa hút và xả được bố trí thẳng hàng với nhau, giúp dòng chất lỏng chảy theo hướng tuyến tính từ đầu vào đến đầu ra, hạn chế tổn thất năng lượng do đổi hướng dòng chảy.

  • Cửa hút nhận chất lỏng từ đường ống hệ thống

  • Cửa xả đẩy chất lỏng ra sau khi đã được tăng áp

Kiểu bố trí inline giúp thuận tiện kết nối trực tiếp với hệ thống ống, không cần thêm phụ kiện chuyển hướng.

6. Phớt cơ khí (Mechanical Seal)

Phớt cơ khí có nhiệm vụ ngăn chất lỏng rò rỉ ra khỏi buồng bơm tại điểm tiếp giáp giữa trục quay và thân bơm. Phớt gồm hai mặt làm kín trượt lên nhau (thường là ceramic và carbon), kết hợp với lò xo và vòng đàn hồi bằng cao su kỹ thuật (NBR, EPDM, Viton).

Phớt chất lượng cao giúp:

  • Giữ kín buồng bơm

  • Ngăn nước vào động cơ

  • Chống ăn mòn và chịu nhiệt tốt

7. Vòng bi (Bearing)

Vòng bi là bộ phận giữ trục quay ổn định, giảm ma sát giữa trục và thân bơm. Vòng bi được bôi trơn bằng mỡ hoặc dầu, giúp trục quay trơn tru, giảm hao mòn và tiếng ồn. Hệ thống vòng bi chất lượng cao giúp kéo dài tuổi thọ thiết bị.

8. Giá đỡ và chân đế

Phần chân đế giữ toàn bộ thân bơm đứng vững, được đúc bằng gang hoặc thép chắc chắn. Giá đỡ giúp phân bổ đều trọng lực, hạn chế rung chấn khi bơm hoạt động ở tốc độ cao.

Chân đế thường có các lỗ cố định để bắt buloong xuống nền móng hoặc bệ thép.




Các ngành nghề sử dụng Bơm hút xả đặt nằm thẳng model ISG65-100, IRG65-100

Ngành cấp thoát nước đô thị

  • Ứng dụng: Bơm nước sạch từ bể chứa đến các khu dân cư, tòa nhà cao tầng, hoặc các trạm tăng áp

  • Lý do sử dụng: Thiết kế nhỏ gọn, tiết kiệm diện tích, dễ lắp trong các tủ kỹ thuật hoặc hầm máy

  • Ưu điểm nổi bật: Hoạt động êm, không gây rung chấn cho các công trình dân dụng

Ngành xây dựng và hệ thống cơ điện (MEP)

  • Ứng dụng: Hệ thống cấp nước lạnh cho HVAC, bơm nước trong các hệ thống phòng cháy chữa cháy (PCCC)

  • Ưu điểm: Dễ lắp đặt trong hệ thống booster, thích hợp làm bơm tăng áp trong các tòa nhà cao tầng

Ngành công nghiệp chế biến thực phẩm – đồ uống

  • Ứng dụng: Bơm nước rửa thiết bị, bơm tuần hoàn trong hệ thống làm mát

  • Yêu cầu: Có thể dùng phiên bản vỏ inox để bảo đảm tiêu chuẩn an toàn vệ sinh thực phẩm

  • Tùy chọn: Bơm inox chống ăn mòn để bơm nước có chứa chất tẩy nhẹ hoặc nước mềm

Ngành sản xuất hóa chất nhẹ – mỹ phẩm

  • Ứng dụng: Bơm dung dịch pha loãng, nước RO, hoặc các chất lỏng không ăn mòn mạnh

  • Lý do sử dụng: Dễ bảo trì, chịu được áp suất cao, có khả năng tích hợp biến tần điều khiển tốc độ

Ngành năng lượng và điện lực

  • Ứng dụng: Làm bơm tuần hoàn cho hệ thống nước làm mát, hệ thống cấp nước cho lò hơi

  • Lý do sử dụng: Có thể vận hành liên tục trong thời gian dài, chịu được nhiệt độ cao nếu có cấu hình phù hợp

Ngành dệt nhuộm – giặt là công nghiệp

  • Ứng dụng: Bơm nước nóng, nước giặt, hoặc nước tuần hoàn trong dây chuyền xử lý vải

  • Ưu điểm: Vận hành ổn định trong môi trường nhiệt độ thay đổi, có phớt chịu nhiệt tốt

Ngành nông nghiệp – tưới tiêu

  • Ứng dụng: Tưới tiêu cánh đồng, bơm nước từ ao hồ, giếng khoan lên hệ thống dẫn

  • Lợi ích: Thiết kế gọn nhẹ dễ di chuyển, có thể tích hợp với hệ thống tự động hóa điều khiển

Ngành luyện kim – sản xuất kim loại

  • Ứng dụng: Bơm nước làm mát thiết bị gia nhiệt, bơm nước tuần hoàn trong nhà máy

  • Yêu cầu: Chịu được áp lực lớn, độ bền cao, phù hợp với các điều kiện vận hành liên tục

Ngành sản xuất vật liệu xây dựng

  • Ứng dụng: Bơm nước phục vụ hệ thống trộn bê tông, sản xuất gạch, đá nhân tạo

  • Lợi ích: Cấu tạo đơn giản, dễ sửa chữa, linh kiện dễ thay thế

Bơm hút xả đặt nằm thẳng model ISG65-100 và IRG65-100 là thiết bị linh hoạt, đa chức năng, phù hợp với hầu hết các ngành công nghiệp yêu cầu vận chuyển chất lỏng sạch hoặc có tính ăn mòn nhẹ. Nhờ cấu tạo đồng trục, tiết kiệm không gian và vận hành ổn định, dòng bơm này là lựa chọn lý tưởng trong các hệ thống yêu cầu lưu lượng trung bình và áp lực ổn định

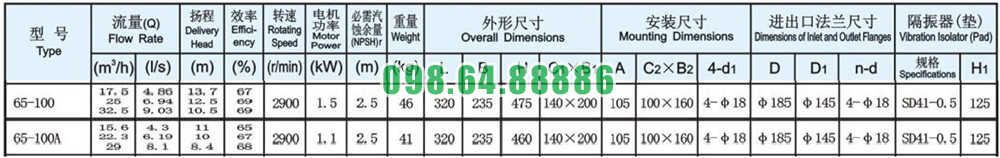

Thông số kỹ thuật và kích thước bơm model ISG65-100


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-100


Đường cong hiệu suất bơm model ISG65-100


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-100


Phụ kiện và kích thước lắp đặt bơm model ISG65-100


Phương thức lắp đặt bơm model ISG65-100
