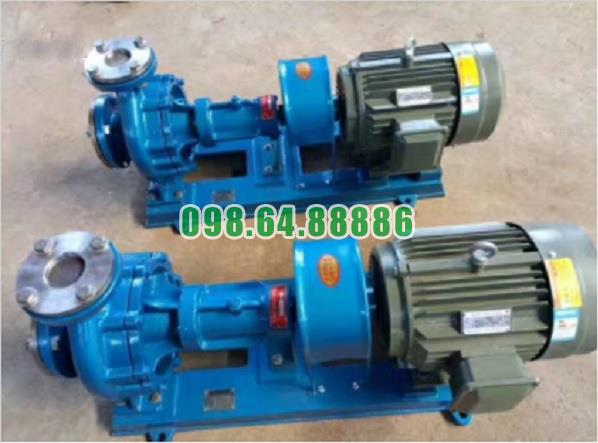

Bơm tuần hoàn dầu nóng RY50-32-160 công suất 3 kW, tốc độ 2900 vòng/phút, cột áp 30 m, lưu lượng 12.5 m3/h

Nguyên lý tuần hoàn khép kín dòng dầu tải nhiệt qua bơm dầu truyền nhiệt RY50-32-160

Trong hệ thống truyền nhiệt bằng dầu nóng, bơm RY50-32-160 giữ vai trò tạo dòng tuần hoàn liên tục để dầu di chuyển giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Môi chất không bị thải bỏ sau mỗi chu trình mà được đưa trở lại bơm, tiếp tục gia nhiệt và tái sử dụng trong một vòng tuần hoàn khép kín.

Dầu tải nhiệt đi vào cửa hút của bơm

Dầu sau khi hoàn thành quá trình trao đổi nhiệt được dẫn theo đường hồi trở về cửa hút của RY50-32-160. Từ cửa hút, môi chất đi theo phương trục vào khu vực tâm bánh công tác.

Để dòng tuần hoàn diễn ra ổn định, thân bơm và đường hút phải luôn có đủ dầu, hạn chế không khí xâm nhập. Khi bánh công tác liên tục được cấp đầy môi chất, quá trình hút và đẩy dầu mới duy trì đều.

Bánh công tác tạo năng lượng cho dòng dầu

Khi động cơ hoạt động, trục bơm làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Dầu tại tâm bánh công tác nhận năng lượng và được đưa dần ra phía ngoài.

Sau khi rời bánh công tác, dầu đi vào thân bơm rồi được dẫn tới cửa xả. Quá trình này tạo chênh lệch năng lượng giữa phía hút và phía đẩy, giúp dầu tiếp tục di chuyển trong toàn bộ vòng tuần hoàn.

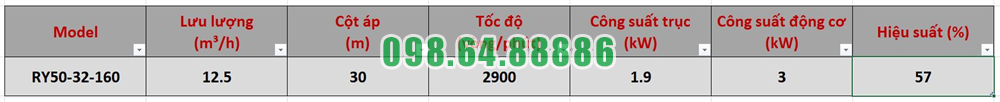

RY50-32-160 có điểm làm việc danh định khoảng 12,5 m³/h và cột áp 30 m, phù hợp với những hệ thống có trở lực tương ứng.

Dầu được đưa qua nguồn gia nhiệt

Từ cửa xả của bơm, dầu được đẩy theo đường ống đến thiết bị gia nhiệt. Tại đây, dầu nhận nhiệt và tăng đến nhiệt độ cần thiết của quá trình công nghệ.

Bơm RY50-32-160 không tạo ra nhiệt mà đảm nhiệm nhiệm vụ duy trì chuyển động của môi chất. Chính dòng tuần hoàn liên tục giúp dầu liên tục đi qua nguồn nhiệt để nhận năng lượng.

Dầu nóng vận chuyển nhiệt đến thiết bị sử dụng

Sau khi được gia nhiệt, dầu nóng tiếp tục chảy đến thiết bị cần cấp nhiệt. Tại đây, dầu truyền một phần nhiệt lượng cho máy móc hoặc quá trình sản xuất thông qua bề mặt trao đổi nhiệt.

Trong quá trình này, nhiệt độ dầu giảm xuống nhưng môi chất vẫn được giữ bên trong hệ thống. Dầu không bị tiêu thụ mà tiếp tục đi vào đường hồi.

Dầu nguội hơn trở lại bơm

Sau khi trao đổi nhiệt, dầu được dẫn trở về phía hút của RY50-32-160. Bơm tiếp tục đưa lượng dầu này qua nguồn gia nhiệt để bắt đầu một chu trình mới.

Nguyên lý tuần hoàn có thể mô tả ngắn gọn:

RY50-32-160 → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi → RY50-32-160.

Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống hoạt động.

Cột áp 30 m duy trì chuyển động trong vòng kín

Trong vòng tuần hoàn khép kín, cột áp 30 m của RY50-32-160 chủ yếu được sử dụng để thắng trở lực của đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.

Do dầu liên tục quay trở về bơm nên không nên hiểu cột áp 30 m đơn thuần là khả năng nâng dầu lên độ cao 30 m. Yếu tố quan trọng hơn là khả năng tạo đủ năng lượng để môi chất vượt qua tổng tổn thất thủy lực của vòng tuần hoàn.

Dòng tuần hoàn liên tục giúp truyền nhiệt ổn định

Hiệu quả của hệ thống phụ thuộc vào việc dầu có liên tục đi qua nguồn gia nhiệt và thiết bị sử dụng nhiệt hay không. Khi RY50-32-160 duy trì dòng chảy ổn định, dầu nóng liên tục được đưa đến khu vực cần nhiệt, còn dầu đã giảm nhiệt liên tục quay về để được gia nhiệt lại.

Nhờ đó, quá trình vận chuyển nhiệt diễn ra đều hơn và hạn chế tình trạng dầu bị lưu lại quá lâu tại một vị trí.

Duy trì vòng kín cần hạn chế khí và thiếu dầu

Không khí trong đường ống có thể làm dòng tuần hoàn không ổn định, khiến lưu lượng và áp suất của bơm dao động. Vì vậy trước khi khởi động cần điền đầy dầu vào thân bơm và loại bỏ khí còn tồn tại.

Đường hút cũng cần thông thoáng, van hút mở đầy đủ và bộ lọc không bị tắc. Đây là những điều kiện trực tiếp giúp RY50-32-160 luôn nhận đủ dầu để duy trì vòng tuần hoàn liên tục.

Không để lưu lượng tuần hoàn quá thấp

RY50-32-160 không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế. Dòng dầu quá nhỏ làm trạng thái thủy lực trong bơm kém ổn định và đồng thời giảm khả năng vận chuyển nhiệt của toàn hệ thống.

Nếu dây chuyền thường xuyên cần lưu lượng thấp, cần có giải pháp duy trì dòng tối thiểu phù hợp để dầu vẫn được tuần hoàn qua bơm.

Nguyên lý tuần hoàn khép kín dòng dầu tải nhiệt qua bơm RY50-32-160 dựa trên việc dầu liên tục được bơm từ đường hồi đến nguồn gia nhiệt, sau đó mang nhiệt đến thiết bị sử dụng và quay trở lại bơm để tiếp tục chu trình.

Với lưu lượng danh định 12,5 m³/h, cột áp 30 m và tốc độ 2.900 vòng/phút, RY50-32-160 cung cấp năng lượng cần thiết để duy trì dòng dầu trong vòng tuần hoàn có trở lực phù hợp. Nhờ môi chất được tái tuần hoàn liên tục, hệ thống có thể vận chuyển nhiệt ổn định mà không phải liên tục thay mới dầu tải nhiệt.

Bơm dầu truyền nhiệt RY50-32-160 phục vụ dây chuyền sản xuất vật liệu làm đường nhựa đường

Bơm dầu truyền nhiệt RY50-32-160 có thể được sử dụng trong dây chuyền sản xuất vật liệu nhựa đường với vai trò tuần hoàn dầu tải nhiệt, cung cấp nhiệt cho bồn chứa bitum, đường ống và các thiết bị cần duy trì nhiệt độ. Bơm không dùng để bơm trực tiếp nhựa đường đặc mà làm việc trong mạch dầu truyền nhiệt riêng biệt.

Gia nhiệt bồn chứa bitum

Bitum cần được duy trì ở nhiệt độ thích hợp để giữ độ chảy và thuận tiện cho quá trình cấp liệu. RY50-32-160 đưa dầu nóng từ lò dầu tải nhiệt đến các ống gia nhiệt hoặc áo nhiệt bố trí trong bồn chứa bitum.

Dầu sau khi truyền nhiệt được đưa trở lại lò để tiếp tục gia nhiệt, tạo thành vòng tuần hoàn liên tục:

Lò dầu tải nhiệt → RY50-32-160 → bồn bitum → đường dầu hồi → lò dầu tải nhiệt.

Duy trì nhiệt cho đường ống nhựa đường

Trong dây chuyền sản xuất vật liệu làm đường, bitum thường phải di chuyển qua nhiều đoạn đường ống trước khi đến thiết bị phối trộn. Khi nhiệt độ giảm, độ nhớt tăng khiến việc vận chuyển khó khăn hơn.

RY50-32-160 có thể tuần hoàn dầu nóng qua lớp áo nhiệt hoặc hệ thống gia nhiệt bố trí dọc đường ống, giúp hạn chế hiện tượng bitum nguội và đông đặc trong quá trình sản xuất.

Cấp nhiệt cho thiết bị phối trộn

Tại khu vực trộn vật liệu, nhiệt độ của bitum cần được duy trì tương đối ổn định trước khi kết hợp với cốt liệu. Dầu tải nhiệt được RY50-32-160 tuần hoàn đến các thiết bị gia nhiệt liên quan, giúp duy trì điều kiện nhiệt cần thiết cho quá trình phối trộn.

Việc cung cấp nhiệt liên tục đặc biệt quan trọng đối với dây chuyền hoạt động nhiều giờ, vì nhiệt độ giảm có thể làm thay đổi độ nhớt và khả năng phân bố của bitum.

Khả năng vận chuyển dầu nóng ổn định

RY50-32-160 có lưu lượng thiết kế khoảng 12,5 m³/h, cột áp 30 m và động cơ 3 kW. Những thông số này phù hợp với các vòng dầu tải nhiệt quy mô vừa khi tổng trở lực của đường ống, van và thiết bị gia nhiệt nằm trong vùng làm việc của bơm.

Cột áp của bơm giúp dầu vượt qua trở lực của đường ống và các bộ phận trao đổi nhiệt, duy trì dòng tuần hoàn cần thiết trong dây chuyền.

Phù hợp với môi trường gia nhiệt nhiệt độ cao

Dây chuyền nhựa đường thường yêu cầu nguồn nhiệt duy trì trong thời gian dài. Dòng bơm RY được thiết kế cho dầu truyền nhiệt có nhiệt độ cao, vì vậy phù hợp với nhiệm vụ tuần hoàn dầu nóng cho bồn bitum và các thiết bị phụ trợ.

Kết cấu tản nhiệt tự nhiên của bơm cũng giúp không cần bố trí riêng hệ thống nước làm mát, thuận lợi khi lắp đặt gần lò dầu và khu vực bồn gia nhiệt.

Hạn chế hiện tượng nguội và đông đặc bitum

Vai trò quan trọng nhất của RY50-32-160 trong dây chuyền nhựa đường là duy trì dòng nhiệt liên tục. Khi bồn, van và đường ống được cấp nhiệt đầy đủ, bitum giữ được trạng thái thuận lợi cho việc bơm, định lượng và phối trộn.

Nhờ đó, dây chuyền hạn chế tình trạng phải dừng sản xuất để gia nhiệt lại đường ống hoặc xử lý bitum bị nguội.

Bơm dầu truyền nhiệt RY50-32-160 phục vụ dây chuyền sản xuất vật liệu làm đường nhựa đường chủ yếu bằng cách tuần hoàn dầu nóng cho bồn chứa bitum, đường ống gia nhiệt và thiết bị phối trộn. Với lưu lượng 12,5 m³/h, cột áp 30 m và động cơ 3 kW, bơm giúp duy trì nguồn nhiệt liên tục, hạn chế bitum giảm nhiệt và hỗ trợ dây chuyền sản xuất vận hành ổn định. RY50-32-160 đảm nhiệm mạch dầu truyền nhiệt, không phải bơm trực tiếp hỗn hợp nhựa đường có độ nhớt cao hoặc chứa hạt rắn.
