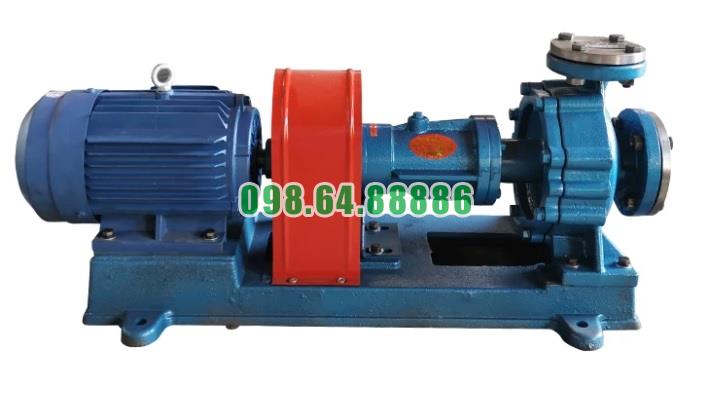

Bơm tuần hoàn dầu nóng RY40-25-200 tốc độ 2900 vòng/phút, công suất 4 kW, lưu lượng 10 m3/h, cột áp 50 m

Bơm dầu truyền nhiệt RY40-25-200 phục vụ gia nhiệt dây chuyền chế biến gỗ

Trong ngành chế biến gỗ, nhiều công đoạn như sấy gỗ, ép nóng, sản xuất ván ép và gia nhiệt khuôn cần nguồn nhiệt được cung cấp liên tục. Bơm dầu truyền nhiệt RY40-25-200 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng từ lò gia nhiệt đến các thiết bị sử dụng nhiệt, giúp duy trì nhiệt độ ổn định cho dây chuyền sản xuất.

Tuần hoàn dầu nóng từ lò dầu đến thiết bị chế biến gỗ

Trong hệ thống gia nhiệt bằng dầu tải nhiệt, dầu được nâng lên nhiệt độ yêu cầu tại lò dầu. RY40-25-200 tiếp nhận dòng dầu nóng và tạo áp lực để đưa dầu qua hệ thống đường ống đến máy sấy, máy ép nóng hoặc các thiết bị trao đổi nhiệt.

Sau khi truyền một phần nhiệt lượng cho thiết bị, dầu được đưa trở lại lò gia nhiệt. Quá trình này diễn ra liên tục, hình thành vòng tuần hoàn khép kín giúp dây chuyền chế biến gỗ luôn có nguồn nhiệt cần thiết.

Ứng dụng trong hệ thống sấy gỗ

Sấy là công đoạn quan trọng nhằm giảm độ ẩm của gỗ trước khi đưa vào gia công hoặc sản xuất thành phẩm. Trong hệ thống sấy sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY40-25-200 đưa dầu nóng đến bộ trao đổi nhiệt của buồng sấy.

Tại bộ trao đổi nhiệt, nhiệt lượng từ dầu được truyền sang không khí. Luồng khí nóng sau đó được tuần hoàn qua buồng sấy để làm giảm độ ẩm của gỗ. Việc duy trì dòng dầu liên tục giúp nguồn nhiệt của buồng sấy ổn định hơn trong suốt chu kỳ.

Cấp nhiệt cho máy ép nóng sản xuất ván gỗ

RY40-25-200 cũng phù hợp với các dây chuyền sử dụng máy ép nóng trong sản xuất ván ép, ván ghép hoặc các sản phẩm gỗ công nghiệp. Dầu nóng được bơm đến các tấm gia nhiệt của máy ép để cung cấp nhiệt cho quá trình ép.

Khi dầu truyền nhiệt lưu thông đều qua các tấm ép, nhiệt được phân phối ổn định hơn trên khu vực làm việc. Điều này hỗ trợ quá trình ép và liên kết vật liệu diễn ra trong điều kiện nhiệt phù hợp.

Duy trì nhiệt độ cho dây chuyền sản xuất ván ép

Trong sản xuất ván ép, việc kiểm soát nhiệt tại công đoạn ép có vai trò quan trọng. RY40-25-200 tạo dòng dầu nóng tuần hoàn giữa lò dầu và máy ép, giúp thiết bị duy trì nguồn nhiệt trong thời gian sản xuất liên tục.

Bơm không trực tiếp tạo nhiệt mà đóng vai trò vận chuyển nhiệt lượng. Nếu quá trình tuần hoàn dầu bị gián đoạn, khả năng cấp nhiệt cho máy ép cũng bị ảnh hưởng. Vì vậy, bơm dầu truyền nhiệt là một bộ phận quan trọng của hệ thống gia nhiệt.

Hỗ trợ duy trì nhiệt ổn định trong thời gian dài

Các dây chuyền chế biến gỗ công nghiệp thường hoạt động nhiều giờ liên tục. RY40-25-200 được thiết kế chuyên dùng cho dầu truyền nhiệt nóng, kết hợp cơ chế tản nhiệt tự nhiên để hỗ trợ hạn chế ảnh hưởng của nhiệt đến cụm ổ trục.

Đặc điểm này phù hợp với các hệ thống sấy và ép nóng cần tuần hoàn dầu trong thời gian dài. Khi bơm được lắp đặt, bôi trơn và vận hành đúng kỹ thuật, dòng dầu có thể được duy trì ổn định trong toàn bộ chu kỳ sản xuất.

Khả năng tạo lưu lượng và cột áp cho hệ thống gia nhiệt

Với lưu lượng 10 m³/h và cột áp 50 m, RY40-25-200 cung cấp năng lượng cho dầu truyền nhiệt đi qua đường ống, van và thiết bị trao đổi nhiệt của dây chuyền có yêu cầu tương ứng.

Động cơ 4 kW cùng tốc độ quay 2.900 vòng/phút dẫn động bánh công tác, tạo dòng dầu tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị chế biến gỗ.

Bơm dầu truyền nhiệt RY40-25-200 phục vụ gia nhiệt dây chuyền chế biến gỗ chủ yếu thông qua nhiệm vụ tuần hoàn dầu nóng giữa lò dầu và các thiết bị như buồng sấy, máy ép nóng và hệ thống sản xuất ván gỗ.

Việc duy trì dòng dầu liên tục giúp nhiệt lượng được đưa đến thiết bị ổn định, hỗ trợ các công đoạn sấy và ép nóng diễn ra đúng yêu cầu. Với lưu lượng 10 m³/h, cột áp 50 m, công suất động cơ 4 kW và tốc độ 2.900 vòng/phút, RY40-25-200 phù hợp với các dây chuyền chế biến gỗ sử dụng hệ thống dầu tải nhiệt có yêu cầu vận hành tương ứng.

Bơm dầu truyền nhiệt RY40-25-200 sở hữu khả năng vận hành êm ái

Bơm dầu truyền nhiệt RY40-25-200 có khả năng vận hành êm ái khi được lắp đặt, căn chỉnh và vận hành đúng kỹ thuật. Đặc điểm này đến từ kết cấu trục ngang, truyền động trực tiếp bằng khớp nối mềm, hệ thống hai ổ bi đỡ trục và cụm bơm – động cơ được bố trí đồng tâm trên cùng bệ máy. Khi các bộ phận làm việc ổn định, rung động và tiếng ồn cơ khí được hạn chế đáng kể.

Khớp nối mềm giúp truyền động ổn định

Động cơ 4 kW truyền mô-men tới trục RY40-25-200 thông qua khớp nối mềm. Khớp nối tạo liên kết trực tiếp giữa động cơ và bơm, đồng thời hỗ trợ giảm tác động của những sai lệch nhỏ trong hệ truyền động.

Khi hai đầu trục được căn chỉnh chính xác, chuyển động quay từ động cơ tới bánh công tác diễn ra đều, hạn chế va đập và rung động phát sinh trong quá trình truyền mô-men.

Hai ổ bi giữ trục quay ổn định

Trục của Bơm dầu truyền nhiệt RY40-25-200 được đỡ và định vị bằng hai ổ bi trong thân ổ trục. Hệ thống này giúp giữ trục đúng tâm khi quay ở tốc độ khoảng 2.900 vòng/phút.

Khi ổ bi có tình trạng tốt và được bôi trơn đúng, ma sát được kiểm soát, trục quay đều và bánh công tác duy trì vị trí ổn định. Đây là yếu tố trực tiếp giúp giảm tiếng ồn và độ rung của cụm bơm.

Bơm và động cơ được căn đồng tâm

RY40-25-200 được bố trí cùng động cơ trên một bệ máy chung. Trục động cơ, khớp nối và trục bơm tạo thành một đường truyền động thẳng.

Độ đồng tâm chính xác giúp hạn chế lực lệch tác động lên ổ bi và trục. Nếu bơm và động cơ bị lệch tâm, rung động sẽ tăng và có thể xuất hiện tiếng động bất thường. Vì vậy, việc căn chỉnh đúng ngay từ khi lắp đặt có ảnh hưởng lớn đến khả năng vận hành êm của bơm.

Bệ máy chắc chắn hạn chế rung động

Bệ máy có nhiệm vụ giữ cố định toàn bộ cụm bơm và động cơ. Khi bệ được đặt cân bằng và bu lông móng được siết chắc chắn, chuyển động quay của máy ít gây dịch chuyển hoặc rung lắc toàn bộ cụm thiết bị.

Một nền móng ổn định đặc biệt quan trọng với RY40-25-200 vì bánh công tác vận hành ở tốc độ cao. Bệ máy chắc chắn giúp giảm truyền rung sang đường ống và kết cấu xung quanh.

Đường ống không truyền tải trọng vào thân bơm

Khả năng vận hành êm của RY40-25-200 còn phụ thuộc vào cách lắp đường ống. Đường hút và đường xả cần có giá đỡ độc lập, tránh để trọng lượng đường ống tác động trực tiếp lên các mặt bích của bơm.

Nếu đường ống kéo hoặc đẩy thân bơm, vị trí của cụm trục có thể bị ảnh hưởng, từ đó làm tăng rung động. Khi đường ống được đỡ đúng, thân bơm giữ được trạng thái ổn định hơn trong quá trình hoạt động.

Dòng dầu liên tục giúp bánh công tác làm việc ổn định

RY40-25-200 đạt lưu lượng khoảng 10 m³/h tại cột áp 50 m ở điểm làm việc tương ứng. Khi cửa hút luôn đủ dầu và bơm hoạt động trong vùng lưu lượng phù hợp, bánh công tác nhận dòng dầu tương đối ổn định.

Ngược lại, thiếu dầu, lẫn nhiều không khí hoặc điều kiện hút không tốt có thể gây dòng chảy không ổn định, làm tăng rung và tiếng ồn. Vì vậy, bơm cần được điền đầy dầu và xả hết không khí trước khi khởi động.

Hạn chế hiện tượng xâm thực giúp giảm tiếng ồn

Đường hút của RY40-25-200 cần được giữ thông thoáng và không nên sử dụng van hút để tiết lưu lưu lượng. Khi áp suất phía hút giảm quá thấp, điều kiện dòng chảy có thể trở nên bất lợi và xuất hiện hiện tượng xâm thực.

Xâm thực thường đi kèm rung động, tiếng động bất thường và tác động lên bánh công tác. Duy trì điều kiện hút tốt vì vậy là một yếu tố quan trọng để bơm hoạt động êm hơn.

Bánh công tác quay cân bằng ở tốc độ 2.900 vòng/phút

Bánh công tác được cố định trên trục và quay đồng thời với cụm rôto. Khi bánh công tác, trục và ổ bi ở trạng thái tốt, chuyển động quay được duy trì tương đối cân bằng.

Sự cân bằng của cụm rôto giúp hạn chế lực ly tâm không đều tác động lên thân bơm. Đây là điều kiện cần thiết để RY40-25-200 làm việc ổn định ở tốc độ khoảng 2.900 vòng/phút.

Bôi trơn đúng giúp giảm ma sát và tiếng động

Ổ bi của RY40-25-200 cần được cung cấp dầu hoặc mỡ bôi trơn đúng theo từng vị trí. Lớp bôi trơn giúp giảm tiếp xúc ma sát trực tiếp giữa các bề mặt chuyển động trong ổ bi.

Nếu thiếu chất bôi trơn, ổ bi có thể nóng lên, phát tiếng động và làm tăng rung. Vì vậy, kiểm tra tình trạng bôi trơn định kỳ là điều kiện quan trọng để duy trì đặc tính vận hành ổn định và êm của bơm.

Độ rung là chỉ tiêu cần được kiểm soát

Trong quá trình vận hành, độ rung của RY40-25-200 cần được theo dõi, đặc biệt sau khi lắp đặt hoặc bảo dưỡng. Với điều kiện làm việc bình thường, biên độ rung cần được duy trì trong giới hạn cho phép, khoảng không quá 0,06 mm.

Nếu rung hoặc tiếng ồn tăng bất thường, cần kiểm tra độ đồng tâm, ổ bi, điều kiện hút, tình trạng bánh công tác và tải trọng từ đường ống thay vì tiếp tục vận hành kéo dài.

Bơm dầu truyền nhiệt RY40-25-200 sở hữu khả năng vận hành êm ái nhờ kết cấu truyền động trực tiếp, khớp nối mềm, hệ thống hai ổ bi đỡ trục và bơm – động cơ được bố trí đồng tâm trên cùng bệ máy. Các yếu tố này giúp cụm rôto duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút và hạn chế rung động cơ khí.

Để duy trì khả năng vận hành êm, RY40-25-200 cần được căn chỉnh chính xác, cố định chắc chắn, bôi trơn đầy đủ, bảo đảm đường hút thông thoáng và không để tải trọng đường ống tác động lên thân bơm. Khi các điều kiện này được đáp ứng, bơm có thể duy trì trạng thái làm việc ổn định với độ rung thấp trong hệ thống tuần hoàn dầu truyền nhiệt.
