Bơm dầu truyền nhiệt RY80-50-200A được thiết kế để làm việc trong các hệ thống tuần hoàn dầu nóng, nơi thiết bị thường xuyên chịu đồng thời tác động của nhiệt độ cao và áp lực môi chất. Khả năng chịu áp, chịu nhiệt của bơm chủ yếu đến từ kết cấu thân bơm, cụm mặt bích, hệ thống làm kín và cách bố trí tản nhiệt của dòng RY.
Thân bơm và nắp bơm tạo thành khoang làm việc chịu áp, bên trong chứa bánh công tác và dòng dầu truyền nhiệt.
Theo thiết kế của dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar. Đây là cơ sở quan trọng giúp Bơm dầu truyền nhiệt RY80-50-200A duy trì độ kín và độ ổn định khi làm việc trong hệ thống có áp lực.
Model RY80-50-200A có cửa hút danh nghĩa 80 mm và cửa xả danh nghĩa 50 mm.
Hai mặt bích này vừa làm nhiệm vụ kết nối với đường ống, vừa trực tiếp chịu áp suất của dầu truyền nhiệt. Vì vậy, khi lắp đặt cần bảo đảm mặt bích được căn đúng tâm, siết đều và không phải chịu tải trọng từ đường ống.
Một đặc điểm nổi bật của Bơm dầu truyền nhiệt RY80-50-200A là khả năng làm việc với môi chất nhiệt độ cao.
Dòng RY được thiết kế để vận chuyển chất lỏng có tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ làm việc của môi chất không vượt quá 350°C.
Khả năng này giúp bơm phù hợp với các hệ thống gia nhiệt công nghiệp sử dụng dầu tải nhiệt ở nhiệt độ cao.
Khu vực thân bơm tiếp xúc trực tiếp với dầu nóng, trong khi cụm ổ trục được bố trí phía sau và tách tương đối khỏi vùng nhiệt cao.
Cách bố trí này giúp hạn chế nhiệt truyền trực tiếp đến vòng bi và hệ truyền động, góp phần duy trì độ ổn định của trục khi bơm làm việc liên tục.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp nhiệt từ thân bơm được phân tán qua kết cấu và ra môi trường xung quanh, đồng thời giảm sự phụ thuộc vào hệ thống nước làm mát bên ngoài.
Đây là đặc điểm quan trọng giúp RY80-50-200A thích nghi tốt hơn với môi trường dầu truyền nhiệt nhiệt độ cao.
Cụm làm kín của Bơm dầu truyền nhiệt RY80-50-200A sử dụng chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt.
Bộ phận này nằm tại vị trí trục đi qua nắp bơm nên phải đồng thời chịu tác động của nhiệt độ dầu, áp suất bên trong thân bơm và chuyển động quay của trục.
Vì vậy, độ đồng tâm của trục và tình trạng của bộ làm kín có ảnh hưởng trực tiếp đến khả năng duy trì độ kín khi bơm làm việc ở nhiệt độ cao.
Khả năng chịu nhiệt của bơm không có nghĩa là có thể tăng nhiệt đột ngột. Trước khi vận hành với dầu nóng, thân bơm cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết giãn nở đồng đều, hạn chế ứng suất nhiệt và bảo vệ độ đồng tâm của cụm rôto.
Các đặc điểm chịu áp chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-200A tập trung ở kết cấu thân và mặt bích chịu áp theo cấp 16 bar, khả năng làm việc với môi chất có nhiệt độ tới 350°C, hệ thống làm kín chịu nhiệt và cơ chế tản nhiệt tự nhiên.
Những đặc điểm này giúp RY80-50-200A phù hợp với hệ thống tuần hoàn dầu nóng có yêu cầu cao về nhiệt độ và áp lực. Tuy nhiên, để duy trì độ bền và độ kín, bơm vẫn cần được gia nhiệt từ từ, căn chỉnh đúng và lắp đặt đường ống đúng kỹ thuật.
Ứng dụng trong nhà máy sản xuất gỗ của Bơm dầu truyền nhiệt RY80-50-200A tập trung chủ yếu vào việc tuần hoàn dầu tải nhiệt nóng cho các thiết bị cần gia nhiệt trong dây chuyền chế biến gỗ. Bơm giúp vận chuyển dầu từ nguồn gia nhiệt đến buồng sấy, máy ép nhiệt hoặc các cụm thiết bị sử dụng nhiệt, sau đó đưa dầu hồi trở lại để tiếp tục chu trình.

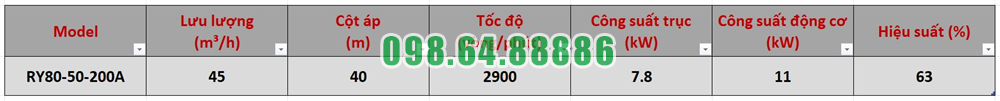

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với những hệ thống cần duy trì dòng dầu nóng liên tục.
Một trong những ứng dụng quan trọng của RY80-50-200A trong nhà máy sản xuất gỗ là cấp dầu tải nhiệt cho hệ thống sấy.
Dầu sau khi được gia nhiệt sẽ được bơm đến bộ trao đổi nhiệt của buồng sấy. Tại đây, nhiệt từ dầu được truyền sang không khí hoặc bề mặt trao đổi nhiệt để phục vụ quá trình làm giảm độ ẩm của gỗ.
Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục được bơm tuần hoàn.
Trong sản xuất ván ép và các sản phẩm gỗ công nghiệp, máy ép nhiệt cần được duy trì nhiệt độ ổn định trong quá trình làm việc.
Bơm dầu truyền nhiệt RY80-50-200A có thể đưa dầu nóng tới các kênh gia nhiệt của bàn ép hoặc khuôn ép. Dầu truyền nhiệt cho bề mặt thiết bị rồi quay lại đường hồi.
Dòng dầu tuần hoàn liên tục giúp quá trình cấp nhiệt cho máy ép ổn định hơn trong suốt chu kỳ sản xuất.
Ngoài buồng sấy và máy ép, một số bồn hoặc thiết bị trong nhà máy sản xuất gỗ cũng có thể cần nguồn nhiệt gián tiếp.
RY80-50-200A làm nhiệm vụ đưa dầu nóng từ nguồn nhiệt đến áo gia nhiệt hoặc bộ trao đổi nhiệt của thiết bị.
Cách cấp nhiệt này giúp nhiệt lượng được vận chuyển thông qua dầu tải nhiệt mà không cần để nguồn nhiệt tiếp xúc trực tiếp với môi chất hoặc vật liệu bên trong thiết bị.
Vai trò chính của RY80-50-200A là duy trì một vòng tuần hoàn dầu nóng khép kín:
Dầu được gia nhiệt → bơm đưa dầu đến thiết bị sử dụng nhiệt → dầu truyền nhiệt → dầu hồi về → tiếp tục gia nhiệt.
Với cột áp 40 m, bơm cung cấp năng lượng để dầu vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống.
Lưu lượng 45 m³/h giúp duy trì lượng dầu tuần hoàn cần thiết tại điểm làm việc đã xác định.
Nhiều công đoạn chế biến gỗ cần nguồn nhiệt được cung cấp liên tục. Nếu dòng dầu tải nhiệt bị gián đoạn hoặc suy giảm, khả năng cấp nhiệt cho thiết bị cũng bị ảnh hưởng.
RY80-50-200A giúp giữ dòng dầu nóng lưu chuyển ổn định giữa nguồn gia nhiệt và khu vực sử dụng nhiệt.
Nhờ đó, hệ thống có điều kiện duy trì nhiệt độ phù hợp hơn cho quá trình sấy, ép hoặc gia nhiệt thiết bị.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với hệ thống dầu tải nhiệt trong nhà máy chế biến gỗ, nơi dầu nóng được sử dụng làm môi chất trung gian để vận chuyển nhiệt.
Khi làm việc với dầu nóng, bơm cần được gia nhiệt sơ bộ đúng quy trình và luôn có đủ môi chất để duy trì quá trình tuần hoàn ổn định.
Ứng dụng trong nhà máy sản xuất gỗ của Bơm dầu truyền nhiệt RY80-50-200A chủ yếu gồm tuần hoàn dầu nóng cho buồng sấy, máy ép nhiệt và các thiết bị gia nhiệt trong dây chuyền.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A đóng vai trò duy trì dòng dầu tải nhiệt liên tục, giúp nhiệt lượng được vận chuyển ổn định từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt trong nhà máy sản xuất gỗ.

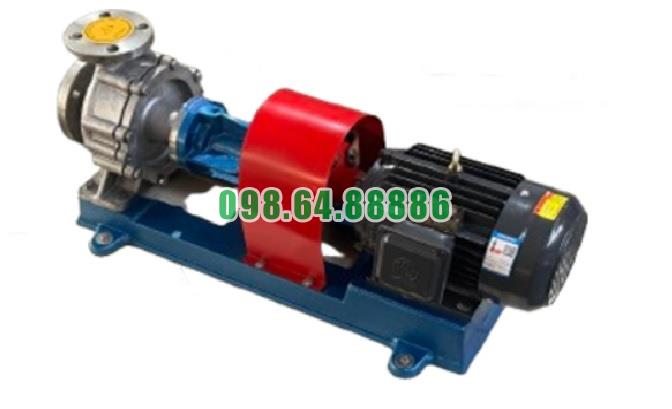

Bơm dầu chịu nhiệt độ cao RY80-50-200A lưu lượng 45 m3/h, công suất 11 kW, cột áp 40 m
