Bơm ly tâm dầu truyền nhiệt RY50-32-250 cột áp 70 m, lưu lượng 18 m3/h, tốc độ 2900 vòng/phút, công suất 11 kW

Bơm dầu truyền nhiệt RY50-32-250 dùng cho hệ thống chưng cất dầu khí

Bơm dầu truyền nhiệt RY50-32-250 dùng cho hệ thống chưng cất dầu khí chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị cần cấp nhiệt. Theo tài liệu nhà sản xuất, dòng RY được sử dụng trong các hệ thống tuần hoàn dầu nóng và ngành dầu khí nằm trong phạm vi ứng dụng của bơm. Môi chất phù hợp là chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn, với nhiệt độ làm việc không vượt quá 350°C.

Tài liệu không nêu riêng ứng dụng cho một cấu hình tháp chưng cất cụ thể; nội dung dưới đây trình bày theo chức năng tuần hoàn dầu nóng của dòng RY trong hệ thống gia nhiệt phục vụ chưng cất.

Tuần hoàn dầu nóng cho thiết bị chưng cất

Trong hệ thống chưng cất sử dụng dầu tải nhiệt, RY50-32-250 có thể tạo dòng tuần hoàn giữa bộ gia nhiệt và thiết bị trao đổi nhiệt cung cấp nhiệt cho quá trình chưng cất.

Chu trình cơ bản:

Bơm RY50-32-250 → bộ gia nhiệt dầu → thiết bị trao đổi nhiệt → đường dầu hồi → bơm

Dầu sau khi được gia nhiệt mang nhiệt tới thiết bị công nghệ, truyền một phần nhiệt lượng rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.

Hỗ trợ duy trì nguồn nhiệt liên tục

Quá trình chưng cất cần nguồn nhiệt được cung cấp liên tục trong thời gian vận hành. RY50-32-250 không trực tiếp tạo nhiệt mà có nhiệm vụ vận chuyển dầu truyền nhiệt, giúp nhiệt lượng từ nguồn gia nhiệt được đưa đều đặn tới thiết bị cần cấp nhiệt.

Khi lưu lượng dầu được duy trì ổn định, hệ thống có điều kiện duy trì quá trình cấp nhiệt liên tục hơn.

Cơ chế ly tâm tạo dòng dầu tuần hoàn

RY50-32-250 thuộc dòng bơm ly tâm. Động cơ truyền chuyển động qua khớp nối mềm tới trục và bánh công tác. Dầu đi vào cửa hút hướng trục, nhận năng lượng tại bánh công tác rồi được đưa ra cửa xả hướng tâm.

Cơ chế này phù hợp với nhiệm vụ tuần hoàn dầu nóng liên tục qua đường ống, bộ gia nhiệt và thiết bị trao đổi nhiệt trong hệ thống.

Cột áp giúp dầu vượt qua trở lực hệ thống

Trong hệ thống chưng cất dầu khí, vòng dầu tải nhiệt có thể gồm nhiều đường ống, van, co cút và thiết bị trao đổi nhiệt. Các bộ phận này tạo ra tổn thất áp suất mà bơm phải khắc phục.

Do đó, khi sử dụng RY50-32-250 cần lựa chọn điểm làm việc phù hợp giữa lưu lượng và cột áp. Tài liệu nhà sản xuất cũng yêu cầu điểm làm việc nên nằm trong vùng đặc tính thích hợp và ưu tiên khu vực hiệu suất cao.

Duy trì lưu lượng dầu ổn định

Để bơm dầu truyền nhiệt RY50-32-250 dùng cho hệ thống chưng cất dầu khí vận hành ổn định, cần duy trì đủ lưu lượng dầu qua bơm.

Nhà sản xuất khuyến cáo không vận hành dòng RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để duy trì lưu lượng tối thiểu.

Điều này giúp dòng dầu nóng tiếp tục lưu chuyển qua hệ thống thay vì bị đình trệ trong cụm bơm.

Gia nhiệt từ từ trước khi vận hành

Trước khi đưa hệ thống lên nhiệt độ cao, RY50-32-250 cần được gia nhiệt sơ bộ. Tài liệu quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Gia nhiệt có kiểm soát giúp thân bơm, trục và các chi tiết bên trong giãn nở ổn định trước khi bước vào chu kỳ vận hành liên tục.

Theo dõi bơm trong quá trình chưng cất

Khi hệ thống vận hành, cần thường xuyên kiểm tra:

• lưu lượng dầu tuần hoàn;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung;

• tiếng ồn bất thường.

Đây là các thông số được tài liệu RY yêu cầu theo dõi thường xuyên để duy trì trạng thái vận hành ổn định.

Bơm dầu truyền nhiệt RY50-32-250 dùng cho hệ thống chưng cất dầu khí với vai trò chính là tạo và duy trì vòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt phục vụ quá trình chưng cất.

Với đặc tính chuyên dùng cho dầu truyền nhiệt nhiệt độ cao và ngành dầu khí được nhà sản xuất nêu trong phạm vi ứng dụng, RY50-32-250 có thể đảm nhiệm vai trò bơm tuần hoàn trong hệ thống gia nhiệt chưng cất khi được lựa chọn đúng lưu lượng, cột áp và tuân thủ đầy đủ yêu cầu vận hành.

Bơm dầu truyền nhiệt RY50-32-250 bảo vệ môi trường làm việc nhờ hệ thống phớt kín

Bơm dầu truyền nhiệt RY50-32-250 sử dụng hệ thống làm kín gồm bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt. Cụm làm kín này được bố trí tại khu vực trục bơm, giúp hạn chế dầu tải nhiệt nóng rò rỉ ra bên ngoài trong quá trình vận hành.

Hạn chế dầu nóng rò rỉ tại vị trí trục

Trục bơm phải đi xuyên qua nắp bơm để truyền chuyển động đến bánh công tác, vì vậy đây là vị trí cần được kiểm soát độ kín tốt.

Packing được bố trí quanh trục để hạn chế đường thoát của môi chất, trong khi phớt dầu cao su chịu nhiệt hỗ trợ làm kín và bảo vệ khu vực ổ trục. Sự kết hợp này giúp giảm nguy cơ dầu nóng thoát ra khu vực xung quanh máy.

Phù hợp với môi chất nhiệt độ cao

Dòng RY được thiết kế cho chất lỏng có nhiệt độ làm việc không vượt quá 350°C.

Do đó, hệ thống làm kín của RY50-32-250 đóng vai trò đặc biệt quan trọng trong việc kiểm soát dầu truyền nhiệt nóng, giúp khu vực vận hành hạn chế tiếp xúc trực tiếp với môi chất nhiệt độ cao.

Góp phần giữ khu vực máy sạch hơn

Khi packing và phớt dầu hoạt động đúng trạng thái, lượng dầu thoát ra ngoài được hạn chế, từ đó góp phần:

• giảm dầu bám quanh thân bơm;

• hạn chế dầu chảy xuống nền khu vực máy;

• giảm nguy cơ người vận hành tiếp xúc với dầu nóng;

• giữ khu vực thiết bị sạch và thuận tiện hơn cho kiểm tra, bảo dưỡng.

Hiệu quả này phụ thuộc trực tiếp vào tình trạng của packing, phớt và việc bảo dưỡng định kỳ.

Kết cấu chịu áp hỗ trợ duy trì độ kín

Ngoài hệ thống phớt, khả năng giữ kín môi chất còn được hỗ trợ bởi kết cấu chịu áp của bơm.

Theo tài liệu nhà sản xuất, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.

Khi mặt bích, bu lông và các mối nối được lắp đúng kỹ thuật, toàn bộ đường dầu có điều kiện duy trì độ kín tốt hơn trong quá trình vận hành.

Cần kiểm tra phớt định kỳ

Nhà sản xuất lưu ý rằng bộ làm kín có thể xuất hiện rò rỉ nhẹ trong thời gian đầu chạy rà, sau đó lượng rò rỉ có thể giảm dần.

Vì vậy, để duy trì khả năng bảo vệ khu vực làm việc, cần thường xuyên kiểm tra:

• packing;

• phớt dầu;

• mặt ghép thân và nắp bơm;

• mặt bích hút, xả;

• tình trạng rò rỉ quanh trục.

Nếu lượng dầu rò tăng bất thường, cần dừng kiểm tra và xử lý trước khi tiếp tục vận hành.

Bơm dầu truyền nhiệt RY50-32-250 góp phần bảo vệ môi trường làm việc nhờ hệ thống packing kết hợp phớt dầu cao su chịu nhiệt, giúp hạn chế dầu tải nhiệt nóng rò rỉ ra khu vực xung quanh máy.

Tuy nhiên, tài liệu không xác nhận khả năng “kín tuyệt đối” hoặc “không rò rỉ hoàn toàn”. Vì vậy, cách mô tả chính xác hơn là RY50-32-250 có kết cấu làm kín giúp hạn chế rò rỉ môi chất nóng, góp phần duy trì khu vực vận hành sạch và an toàn hơn khi được lắp đặt, kiểm tra và bảo dưỡng đúng kỹ thuật.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

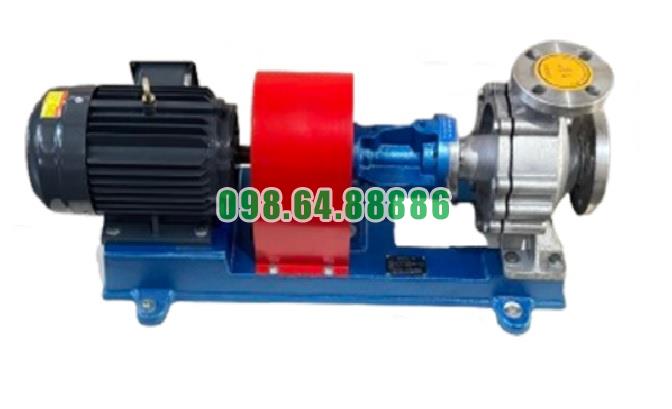

Hình ảnh thực tế bơm dầu truyền nhiệt RY
