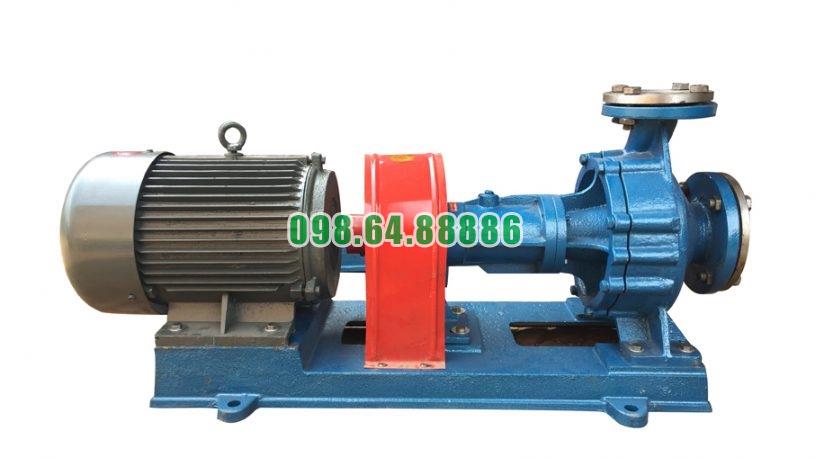

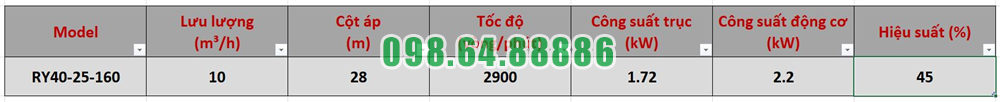

Máy bơm dầu tải nhiệt RY40-25-160 lưu lượng 10 m3/h, công suất 2.2 kW, cột áp 28 m, tốc độ 2.900 vòng/phút

Quá trình dịch chuyển chất lỏng nóng bên trong bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 thực hiện nhiệm vụ hút, truyền năng lượng và đẩy chất lỏng nóng vào đường ống tuần hoàn của hệ thống gia nhiệt. Quá trình dịch chuyển môi chất bên trong bơm diễn ra liên tục từ cửa hút DN40 đến tâm bánh công tác, qua các cánh bơm, đi vào thân bơm và thoát ra cửa xả DN25.

Với tốc độ quay 2.900 vòng/phút, bánh công tác là bộ phận trực tiếp tạo chuyển động cho chất lỏng. Tại điểm làm việc thiết kế, RY40-25-160 đạt lưu lượng khoảng 10 m³/h và cột áp 28 m.

1. Chất lỏng nóng đi vào cửa hút DN40

Quá trình dịch chuyển bắt đầu tại cửa hút DN40 của RY40-25-160.

Cửa hút được bố trí theo phương trục, vì vậy chất lỏng từ đường ống hút đi trực tiếp về khu vực trung tâm của bánh công tác.

Hướng dịch chuyển ban đầu có thể hình dung:

Đường ống hút → cửa hút DN40 → tâm bánh công tác

Thiết kế hút hướng trục giúp dòng chất lỏng tiếp cận trực tiếp vùng đầu vào của bánh công tác trước khi được tăng năng lượng.

2. Chất lỏng tập trung tại tâm bánh công tác

Sau khi đi qua cửa hút, chất lỏng nóng tiến vào vùng tâm của bánh công tác.

Đây là khu vực tiếp nhận môi chất trước khi bánh công tác truyền năng lượng cho dòng chảy.

Trong khi bơm hoạt động, lượng chất lỏng tại tâm bánh công tác liên tục được đưa ra phía ngoài. Sự dịch chuyển này tạo điều kiện để lượng chất lỏng mới từ đường hút tiếp tục đi vào.

Nhờ đó, dòng hút được duy trì liên tục thay vì chỉ diễn ra từng đợt.

3. Bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho chất lỏng

Bánh công tác của RY40-25-160 được gắn trực tiếp trên trục bơm.

Động cơ 2,2 kW truyền mô-men qua khớp nối đến trục, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.

Khi các cánh bánh công tác quay, chúng tác động lên chất lỏng đang nằm trong các rãnh cánh và làm môi chất chuyển động từ vùng tâm ra phía ngoài.

Đây là giai đoạn chính mà năng lượng cơ học từ động cơ được truyền sang dòng chất lỏng.

4. Chất lỏng chuyển từ tâm ra mép bánh công tác

Sau khi đi vào bánh công tác, chất lỏng không tiếp tục đi thẳng theo phương trục mà bắt đầu thay đổi hướng chuyển động.

Dưới tác động của bánh công tác quay, môi chất dịch chuyển dọc theo các cánh từ vùng có bán kính nhỏ ở tâm đến vùng có bán kính lớn hơn tại mép ngoài.

Có thể biểu diễn đơn giản:

Tâm bánh công tác → rãnh cánh → mép ngoài bánh công tác

Trong quá trình này, chất lỏng nhận thêm năng lượng và rời bánh công tác với vận tốc cao hơn so với khi đi vào.

5. Dòng chất lỏng được đưa vào thân bơm

Sau khi rời mép ngoài bánh công tác, chất lỏng nóng đi vào không gian bên trong thân bơm.

Thân bơm có nhiệm vụ tiếp nhận lượng chất lỏng được bánh công tác đẩy ra và dẫn dòng về phía cửa xả.

Vì bánh công tác liên tục quay, chất lỏng liên tục được đưa từ tâm ra ngoài và bổ sung vào phần dòng chảy trong thân bơm.

Nhờ đó, dòng chất lỏng nóng bên trong RY40-25-160 được duy trì liên tục trong suốt thời gian hoạt động.

6. Dòng chảy thay đổi từ chuyển động quay sang hướng cửa xả

Khi vừa rời bánh công tác, dòng chất lỏng chịu ảnh hưởng rõ rệt của chuyển động quay.

Thân bơm tiếp nhận dòng này và dẫn môi chất về hướng cửa đẩy.

Do đó, quá trình bên trong bơm không chỉ đơn giản là chất lỏng đi từ trước ra sau mà có sự thay đổi hướng:

Hút theo phương trục → chuyển động qua bánh công tác → đi ra theo phương hướng kính

Đây là đặc điểm dòng chảy cơ bản của RY40-25-160.

7. Chất lỏng được tập trung về cửa xả DN25

Sau khi đi qua vùng thân bơm, chất lỏng nóng được dẫn về phía cửa xả DN25.

Cửa đẩy được bố trí theo hướng kính và hướng lên trên.

Ở thời điểm này, chất lỏng đã nhận năng lượng từ bánh công tác và có đủ khả năng tiếp tục đi vào đường ống phía sau bơm.

Đường dịch chuyển hoàn chỉnh bên trong bơm có thể mô tả:

DN40 → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → DN25

8. Cột áp 28 m được tạo ra để đưa chất lỏng tiếp tục lưu thông

Quá trình dịch chuyển không kết thúc ngay khi chất lỏng đến cửa xả.

Bơm cần cung cấp đủ năng lượng để môi chất tiếp tục vượt qua trở lực của hệ thống phía sau.

RY40-25-160 có cột áp thiết kế 28 m tại lưu lượng khoảng 10 m³/h.

Cột áp này giúp chất lỏng nóng tiếp tục đi qua đường ống, van và thiết bị trao đổi nhiệt khi tổng trở lực hệ thống phù hợp với đặc tính của bơm.

9. Chất lỏng rời bơm và tiếp tục vòng tuần hoàn

Sau khi qua cửa xả DN25, chất lỏng nóng rời khỏi RY40-25-160 và đi vào hệ thống gia nhiệt.

Tùy cấu hình hệ thống, dòng dầu có thể được đưa đến thiết bị sử dụng nhiệt rồi quay trở lại đường hút của bơm.

Vòng dịch chuyển khi đó trở thành:

RY40-25-160 → đường cấp dầu nóng → thiết bị sử dụng nhiệt → đường hồi → RY40-25-160

Bơm không tạo ra nhiệt cho chất lỏng mà đảm nhiệm nhiệm vụ duy trì sự chuyển động của môi chất mang nhiệt.

10. Vì sao dòng chảy bên trong bơm được duy trì liên tục?

Sự liên tục của dòng chảy được tạo nên bởi hoạt động không ngừng của bánh công tác.

Khi chất lỏng tại tâm được đưa ra phía ngoài, vùng tâm tiếp tục tiếp nhận chất lỏng mới từ cửa hút. Đồng thời, lượng chất lỏng ở mép bánh công tác liên tục được đẩy vào thân bơm rồi đi đến cửa xả.

Quá trình xảy ra đồng thời:

Hút vào → truyền năng lượng → đẩy ra

Do đó, khi bơm hoạt động ổn định và đường hút được cung cấp đủ môi chất, dòng chất lỏng nóng bên trong bơm được hình thành liên tục.

11. Độ ổn định của trục ảnh hưởng trực tiếp đến dòng chất lỏng

Bánh công tác muốn tạo dòng chảy ổn định phải quay đúng vị trí.

Trục RY40-25-160 được đỡ bằng hai ổ bi, giúp hạn chế dao động khi quay ở 2.900 vòng/phút.

Nếu trục giữ được độ đồng tâm, bánh công tác cũng duy trì đúng vị trí trong thân bơm. Nhờ đó, đường đi của chất lỏng qua bánh công tác ít bị ảnh hưởng bởi các dao động cơ khí bất thường.

Đây là lý do sự ổn định của cụm trục có liên hệ trực tiếp với quá trình dịch chuyển chất lỏng bên trong bơm.

12. Bộ làm kín giữ chất lỏng trong vùng dòng chảy

Tại vị trí trục xuyên qua nắp bơm, RY40-25-160 sử dụng hệ thống làm kín để hạn chế chất lỏng nóng đi theo trục ra ngoài.

Điều này giúp dòng môi chất chủ yếu được giữ trong đường dịch chuyển thiết kế:

Cửa hút → bánh công tác → thân bơm → cửa xả

Khả năng làm kín ổn định giúp giảm thất thoát môi chất và duy trì lượng chất lỏng cần thiết cho quá trình tuần hoàn.

13. Dòng chất lỏng cần duy trì đủ để bơm hoạt động ổn định

RY40-25-160 được thiết kế để làm việc với dòng chất lỏng liên tục.

Nếu lượng môi chất đi vào cửa hút không đủ, bên trong bơm có thể không được điền đầy đúng điều kiện làm việc, khiến quá trình truyền năng lượng của bánh công tác trở nên kém ổn định.

Vì vậy, điều kiện hút tốt và nguồn dầu đầy đủ là yếu tố quan trọng để duy trì đường dịch chuyển liên tục từ DN40 đến DN25.

14. Toàn bộ quá trình diễn ra trong thời gian rất ngắn

Mặc dù có thể chia thành nhiều giai đoạn để dễ hình dung, trên thực tế các bước hút, tăng năng lượng và đẩy chất lỏng diễn ra gần như đồng thời khi bánh công tác quay ở 2.900 vòng/phút.

Trong mỗi vòng quay, bánh công tác liên tục tiếp nhận chất lỏng tại tâm và đưa môi chất ra phía ngoài.

Vì vậy, thay vì một lượng dầu đi hết quá trình rồi lượng tiếp theo mới bắt đầu, rất nhiều phần chất lỏng đang đồng thời di chuyển tại các vị trí khác nhau bên trong bơm.

Đây chính là cơ chế tạo nên dòng chảy liên tục 10 m³/h của RY40-25-160 tại điểm làm việc thiết kế.

Quá trình dịch chuyển chất lỏng nóng bên trong bơm dầu truyền nhiệt RY40-25-160 bắt đầu khi môi chất đi qua cửa hút DN40 theo phương trục và tiến vào tâm bánh công tác. Bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho chất lỏng, đưa dòng môi chất từ tâm ra mép ngoài rồi chuyển vào thân bơm.

Từ thân bơm, chất lỏng được dẫn đến cửa xả DN25 theo hướng kính, sau đó tiếp tục đi vào vòng tuần hoàn của hệ thống gia nhiệt. Toàn bộ quá trình có thể tóm tắt:

DN40 → tâm bánh công tác → cánh bơm → mép bánh công tác → thân bơm → DN25 → hệ thống gia nhiệt

Với điểm làm việc khoảng 10 m³/h và cột áp 28 m, RY40-25-160 duy trì quá trình hút – truyền năng lượng – đẩy chất lỏng liên tục, qua đó đảm nhiệm vai trò trung tâm trong việc luân chuyển dầu nóng của hệ thống gia nhiệt.

Chất liệu chế tạo phớt làm kín cho bơm dầu truyền nhiệt RY40-25-160

Phớt làm kín của bơm dầu truyền nhiệt RY40-25-160 sử dụng vật liệu cao su chịu nhiệt, kết hợp với bộ chèn làm kín tại khu vực trục bơm. Đây là lựa chọn phù hợp với đặc thù của RY40-25-160 vì bơm phải thường xuyên tiếp xúc với dầu truyền nhiệt ở nhiệt độ cao.

Điểm cần lưu ý là thông tin kỹ thuật của bơm xác định đây là phớt dầu bằng cao su chịu nhiệt, nhưng không nêu cụ thể loại cao su là NBR, FKM/Viton hay một hợp chất cao su cụ thể nào khác. Vì vậy không nên tự quy đổi sang một vật liệu cụ thể khi chưa có thông số của nhà sản xuất.

Vì sao phớt phải sử dụng cao su chịu nhiệt?

RY40-25-160 thuộc dòng bơm chuyên dùng cho dầu truyền nhiệt. Khi dầu nóng đi qua buồng bơm, nhiệt tác động trực tiếp lên thân bơm, trục và khu vực làm kín.

Nếu sử dụng loại cao su thông thường không phù hợp với nhiệt độ làm việc, vật liệu có thể nhanh chóng bị:

chai cứng, mất đàn hồi, biến dạng hoặc suy giảm khả năng ôm kín trục.

Khi đó khe hở tại vị trí làm kín tăng lên và dầu có thể rò ra ngoài. Vì vậy, khả năng chịu nhiệt là yêu cầu quan trọng đối với vật liệu phớt của RY40-25-160.

Độ đàn hồi của cao su giúp phớt ôm sát trục

Trục RY40-25-160 quay ở tốc độ khoảng 2.900 vòng/phút. Phớt dầu được bố trí quanh trục và cần duy trì tiếp xúc trong suốt quá trình trục quay.

Vật liệu cao su có độ đàn hồi cho phép mép phớt bám theo bề mặt trục, qua đó hạn chế dầu truyền nhiệt di chuyển dọc theo trục về phía cụm ổ bi.

Đặc tính này đặc biệt quan trọng khi nhiệt độ bơm thay đổi, bởi các chi tiết kim loại có thể giãn nở khi nóng lên. Phớt cần duy trì khả năng làm kín trong điều kiện kích thước và nhiệt độ của cụm trục thay đổi theo quá trình vận hành.

Phớt cao su chịu nhiệt không làm kín một mình

Trên RY40-25-160, khả năng chống rò dầu không chỉ dựa vào phớt cao su. Kết cấu làm kín còn có bộ chèn.

Có thể hiểu đơn giản khu vực này gồm:

Buồng dầu nóng → Bộ chèn làm kín → Phớt dầu cao su chịu nhiệt → Khu vực ổ trục

Bộ chèn đảm nhiệm việc hạn chế dầu tại vùng trục, trong khi phớt dầu chịu nhiệt tiếp tục hỗ trợ kiểm soát dầu ở phía sau.

Sự kết hợp này phù hợp hơn với điều kiện bơm dầu nóng so với việc chỉ phụ thuộc vào một chi tiết làm kín duy nhất.

Khả năng chịu dầu cũng rất quan trọng

Ngoài nhiệt độ, vật liệu phớt còn phải thường xuyên tiếp xúc với dầu truyền nhiệt.

Do đó, cao su sử dụng cho phớt phải duy trì được đặc tính làm kín khi tiếp xúc với môi chất dầu. Nếu vật liệu bị trương nở, mềm quá mức hoặc nhanh lão hóa khi tiếp xúc với dầu, khả năng ôm trục sẽ suy giảm.

Vì vậy, cụm từ “cao su chịu nhiệt” trong phớt RY40-25-160 thể hiện yêu cầu vật liệu phải phù hợp với môi trường dầu nóng chứ không đơn thuần là một vòng cao su thông thường.

Không nên khẳng định phớt RY40-25-160 là Viton hoặc PTFE

Một số loại bơm dầu nóng trên thị trường có thể sử dụng FKM/Viton, PTFE hoặc các vật liệu làm kín chuyên dụng khác. Tuy nhiên, không thể từ đó kết luận RY40-25-160 cũng sử dụng những vật liệu này.

Đối với model này, thông tin có thể xác định là phớt dầu cao su chịu nhiệt kết hợp với bộ chèn. Muốn xác định chính xác thành phần cao su, cấp vật liệu hoặc mã phớt cần có thêm tài liệu vật liệu hoặc mã phụ tùng cụ thể của nhà sản xuất.

Chất lượng vật liệu phớt ảnh hưởng trực tiếp đến khả năng chống rò dầu

Phớt nằm tại khu vực trục quay nên vừa chịu nhiệt vừa chịu ma sát trong quá trình vận hành. Khi vật liệu còn đàn hồi và bề mặt tiếp xúc tốt, phớt có thể duy trì khả năng ôm trục.

Khi phớt bị lão hóa do nhiệt, mép phớt có thể chai cứng và mất khả năng bám sát bề mặt trục. Đây là một trong những nguyên nhân làm khả năng kiểm soát rò dầu giảm dần sau thời gian dài sử dụng.

Do đó, đối với RY40-25-160, tính chịu nhiệt và khả năng duy trì độ đàn hồi của vật liệu phớt có ý nghĩa trực tiếp đến độ ổn định của cụm làm kín.

Chất liệu chế tạo phớt làm kín cho bơm dầu truyền nhiệt RY40-25-160 được xác định là cao su chịu nhiệt. Phớt này được sử dụng kết hợp với bộ chèn để hạn chế dầu nóng rò dọc theo trục và bảo vệ khu vực phía sau của bơm.

Ưu điểm quan trọng của vật liệu cao su chịu nhiệt là khả năng duy trì độ đàn hồi, ôm sát trục và làm việc trong môi trường dầu nóng. Tuy nhiên, không nên khẳng định phớt của RY40-25-160 được chế tạo từ Viton, FKM, NBR hay PTFE nếu chưa có thông số vật liệu cụ thể. Với thông tin hiện có, cách mô tả chính xác nhất là “phớt dầu bằng cao su chịu nhiệt kết hợp với bộ chèn làm kín”.
