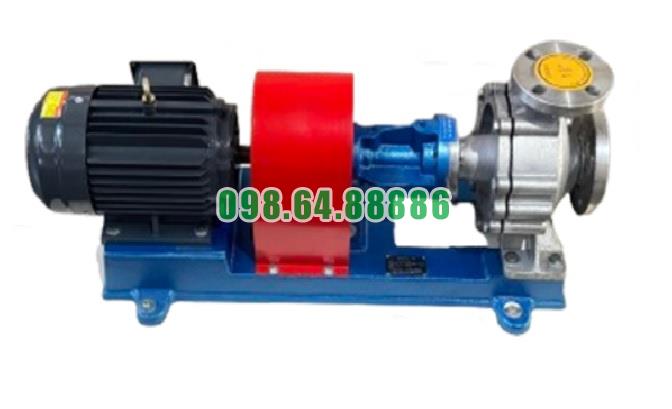

Tính năng tản nhiệt tự nhiên đột phá trên Bơm dầu truyền nhiệt RY65-40-200 là một trong những điểm đáng chú ý nhất trong thiết kế của dòng RY. Thay vì sử dụng hệ thống làm mát bằng nước truyền thống, bơm tận dụng khả năng phát tán nhiệt tự nhiên để giảm nhiệt truyền từ buồng bơm nóng tới cụm ổ trục.
Trong quá trình vận hành, thân bơm tiếp xúc trực tiếp với dầu truyền nhiệt có nhiệt độ cao. Nhiệt từ khu vực này có xu hướng truyền dọc theo kết cấu kim loại về phía trục và ổ bi.
RY65-40-200 được thiết kế theo hướng tản nhiệt tự nhiên, giúp nhiệt phát tán ra môi trường trước khi truyền mạnh tới cụm ổ trục. Nhờ đó, bơm không cần phụ thuộc vào một hệ thống nước làm mát riêng như các thiết kế truyền thống.
Ổ bi là bộ phận cần được bảo vệ khỏi nhiệt độ quá cao để duy trì khả năng bôi trơn và độ ổn định của rotor.
Tính năng tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY65-40-200 giúp giảm lượng nhiệt tích tụ tại khu vực thân ổ trục. Khi nhiệt được giải phóng ra không khí tốt hơn, ổ bi và chất bôi trơn ít chịu tác động trực tiếp từ nhiệt của dầu nóng.
Điều này đặc biệt quan trọng khi bơm phải làm việc liên tục trong hệ thống truyền nhiệt.
Việc loại bỏ hệ thống làm mát bằng nước giúp kết cấu RY65-40-200 trở nên đơn giản hơn.
Bơm không cần thêm đường cấp nước, đường hồi nước hoặc các thiết bị phụ trợ phục vụ riêng cho quá trình giải nhiệt. Nhờ đó, cụm bơm gọn hơn và thuận tiện hơn khi bố trí trong dây chuyền sản xuất.
Tản nhiệt tự nhiên không chỉ giúp kiểm soát nhiệt mà còn giảm số lượng thiết bị phải vận hành và bảo trì.
Khi không cần hệ thống nước làm mát riêng, người sử dụng có thể giảm các công việc liên quan đến kiểm tra đường nước, van và thiết bị tuần hoàn. Đây là lợi ích thực tế của thiết kế tản nhiệt tự nhiên trên RY65-40-200.
Dòng RY được thiết kế cho chất lỏng nhiệt độ cao, với nhiệt độ môi chất tối đa được công bố tới 350°C.
Trong điều kiện này, khả năng hạn chế nhiệt truyền tới cụm ổ trục có ý nghĩa rất lớn. Tản nhiệt tự nhiên giúp các bộ phận phía sau thân bơm thích nghi tốt hơn với môi trường dầu nóng mà không làm tăng độ phức tạp của hệ thống.
Tính năng tản nhiệt tự nhiên đột phá trên Bơm dầu truyền nhiệt RY65-40-200 nổi bật ở khả năng hạn chế nhiệt truyền từ thân bơm tới cụm ổ trục mà không cần sử dụng hệ thống làm mát bằng nước.
Thiết kế này giúp kết cấu bơm gọn hơn, giảm thiết bị phụ trợ, hỗ trợ bảo vệ ổ bi và đơn giản hóa công tác vận hành, bảo dưỡng. Đây là một trong những đặc điểm quan trọng giúp RY65-40-200 phù hợp với các hệ thống tuần hoàn dầu truyền nhiệt ở nhiệt độ cao.
Cách thức luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-40-200 dựa trên nguyên lý ly tâm. Dầu nóng được hút vào tâm bánh công tác, nhận năng lượng từ chuyển động quay, sau đó được đẩy ra phía ngoài và đi qua thân bơm tới cửa xả. Quá trình này diễn ra liên tục để hình thành vòng tuần hoàn dầu trong hệ thống truyền nhiệt.
Theo cấu tạo của dòng RY, cửa hút được bố trí theo hướng trục. Dầu truyền nhiệt từ đường hồi đi vào cửa hút và tiến thẳng tới khu vực trung tâm của bánh công tác.
Trước khi bơm vận hành, bên trong bơm cần được điền đầy môi chất và hạn chế không khí tồn tại trong đường ống. Điều này giúp dòng dầu đi vào bánh công tác liên tục và ổn định.
Khi động cơ hoạt động, trục bơm quay và kéo bánh công tác quay theo. Dầu nằm tại khu vực tâm bánh công tác bắt đầu nhận năng lượng từ các cánh bơm.
Dưới tác động của bánh công tác đang quay, dầu nóng được tăng vận tốc và dịch chuyển từ vùng tâm ra phía ngoài.
Đây là giai đoạn chính trong cách thức luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-40-200, bởi năng lượng cơ học từ động cơ được truyền trực tiếp sang dòng dầu.
Sau khi rời khỏi bánh công tác, dầu đi vào phần dẫn dòng của thân bơm.
Tại đây, dòng dầu được tập trung và hướng tới cửa đẩy. Một phần động năng của dầu được chuyển thành áp suất, giúp môi chất có đủ năng lượng để tiếp tục di chuyển qua hệ thống đường ống.
Theo thiết kế dòng RY, cửa đẩy được bố trí theo hướng thẳng đứng.
Dầu sau khi được tăng năng lượng trong bánh công tác và thân bơm sẽ đi ra cửa đẩy, sau đó tiếp tục tới các thiết bị cần sử dụng nhiệt.
Quá trình có thể mô tả ngắn gọn:
Đường hồi → cửa hút → tâm bánh công tác → bánh công tác tăng năng lượng → thân bơm → cửa đẩy → thiết bị sử dụng nhiệt.
Sau khi đi qua thiết bị sử dụng nhiệt, dầu truyền một phần nhiệt năng cho quá trình công nghệ.
Dầu sau đó theo đường hồi trở về nguồn gia nhiệt để được làm nóng lại. Từ đây, RY65-40-200 tiếp tục đưa dầu vào vòng tuần hoàn mới.
Như vậy, bơm không trực tiếp tạo nhiệt mà đảm nhiệm nhiệm vụ duy trì chuyển động liên tục của môi chất mang nhiệt.
Dầu nóng phải đi qua đường ống, van và các thiết bị khác nhau nên luôn xuất hiện tổn thất áp suất.
RY65-40-200 tạo chênh lệch áp suất giữa đầu hút và đầu đẩy, giúp dòng dầu thắng các trở lực này.
Nếu bơm ngừng hoạt động, dòng tuần hoàn cưỡng bức cũng bị gián đoạn. Vì vậy, bơm là bộ phận trực tiếp duy trì chuyển động của dầu trong vòng truyền nhiệt.
Để dòng dầu được luân chuyển ổn định, đường hút không nên bị hạn chế.
Tài liệu dòng RY yêu cầu làm sạch hệ thống đường ống trước khi vận hành và lắp bộ lọc tại phía hút để ngăn tạp chất đi vào bơm.
Tạp chất có thể làm tắc bánh công tác, từ đó làm giảm khả năng luân chuyển dầu.
Khi bơm đạt tốc độ ổn định, van đầu ra được mở dần để điều chỉnh lưu lượng.
Theo hướng dẫn vận hành dòng RY, không nên điều chỉnh lưu lượng bằng van hút. Giữ cửa hút thông thoáng giúp bánh công tác nhận đủ dầu và duy trì dòng chảy liên tục.
Khi vận chuyển dầu nóng, bơm cần được gia nhiệt trước khi khởi động chính thức.
Môi chất nóng được đưa qua thân bơm để nhiệt độ các bộ phận tăng dần. Việc này giúp hạn chế chênh lệch nhiệt độ lớn và hỗ trợ bơm chuyển sang trạng thái tuần hoàn dầu nóng ổn định hơn.
Cách thức luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-40-200 bắt đầu từ việc dầu đi vào cửa hút, tiếp cận tâm bánh công tác, nhận năng lượng từ chuyển động quay rồi được đẩy ra phía ngoài. Dầu tiếp tục đi qua thân bơm, ra cửa đẩy và được đưa đến thiết bị sử dụng nhiệt.
Sau khi trao đổi nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục vòng tuần hoàn. Nhờ quá trình hút, tăng năng lượng và đẩy dầu diễn ra liên tục, RY65-40-200 giúp duy trì dòng dầu nóng ổn định trong hệ thống truyền nhiệt.

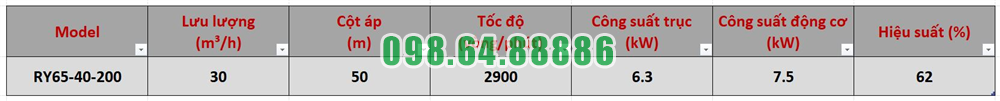

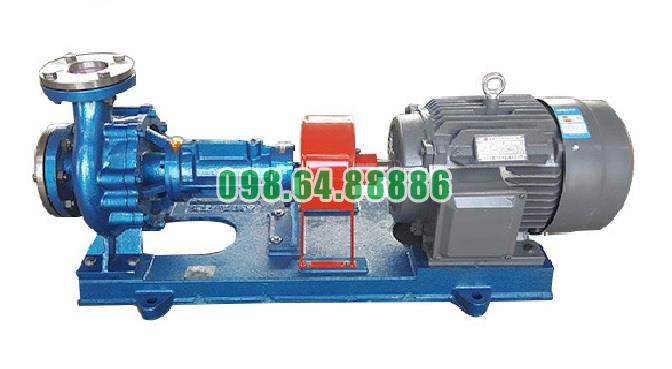

Bơm tuần hoàn dầu công nghiệp RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
