Khi đề cập đến vật liệu gang đúc chịu lực trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, cần lưu ý rằng tài liệu kỹ thuật hiện có không ghi cụ thể vật liệu chế tạo thân bơm là gang đúc, cũng không công bố mác gang hay tiêu chuẩn vật liệu. Vì vậy, chưa thể khẳng định chính xác RY65-50-160 sử dụng loại gang nào nếu chỉ dựa trên tài liệu của nhà sản xuất đang có.
Tuy nhiên, tài liệu xác nhận thân bơm, nắp bơm là những thành phần chính của cụm thân bơm, đồng thời mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar.
Trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, thân bơm là bộ phận bao quanh bánh công tác và trực tiếp hình thành khoang dẫn dầu.
Sơ đồ kết cấu của dòng RY thể hiện thân bơm là chi tiết số 1, kết hợp với nắp bơm, bánh công tác và trục bơm tạo nên phần kết cấu chính của thiết bị.
Do trực tiếp chứa môi chất và chịu tác động của áp suất trong quá trình vận hành, thân bơm phải có kết cấu đủ vững chắc để duy trì hình dạng và độ ổn định của khoang bơm.
Một căn cứ rõ ràng để đánh giá khả năng chịu lực của Bơm dầu truyền nhiệt RY65-50-160 là cấp áp suất của các bộ phận chịu áp.
Theo tài liệu nhà sản xuất:
Mặt bích hút thuộc nhóm bộ phận chịu áp.
Mặt bích xả thuộc nhóm bộ phận chịu áp.
Các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Điều này cho thấy kết cấu của bơm được thiết kế để đáp ứng yêu cầu cơ học của hệ thống tuần hoàn dầu nóng ở cấp áp suất quy định.
Ngoài thân bơm, nắp bơm là một bộ phận quan trọng của cụm thân RY65-50-160.
Nắp bơm liên kết trực tiếp với thân bơm bằng bu lông và đồng thời là vị trí bố trí buồng làm kín quanh trục. Trong quá trình tháo bơm, tài liệu yêu cầu tháo các bu lông liên kết giữa nắp bơm và thân bơm trước khi rút cụm rôto và ổ trục ra ngoài.
Vì vậy, thân bơm và nắp bơm tạo thành một cụm kết cấu liên kết chặt chẽ, trực tiếp bao chứa dầu truyền nhiệt trong quá trình vận hành.
RY65-50-160 thuộc dòng bơm chuyên vận chuyển dầu truyền nhiệt. Theo tài liệu, dòng RY phù hợp với chất lỏng có tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C.
Do đó, vật liệu thực tế của thân bơm và các chi tiết chịu áp không chỉ cần đáp ứng yêu cầu cơ học mà còn phải phù hợp với điều kiện nhiệt độ cao của môi chất.
Đây là yếu tố đặc biệt quan trọng khi đánh giá vật liệu chế tạo Bơm dầu truyền nhiệt RY65-50-160.
Nếu RY65-50-160 thực tế sử dụng gang đúc chịu lực, cần có thêm catalogue vật liệu, chứng chỉ xuất xưởng hoặc xác nhận từ nhà sản xuất để xác định chính xác.
Tài liệu hiện tại chưa cung cấp các thông tin như:
Mác gang chế tạo thân bơm.
Tiêu chuẩn vật liệu.
Giới hạn bền kéo.
Độ cứng vật liệu.
Thành phần hóa học.
Vật liệu cụ thể của nắp bơm và bánh công tác.
Vì vậy, không nên tự đưa một mác gang cụ thể vào thông số kỹ thuật của Bơm dầu truyền nhiệt RY65-50-160 khi chưa có dữ liệu xác nhận.
Đối với RY65-50-160, thông tin có thể xác định chắc chắn từ tài liệu là bơm có kết cấu đỡ một phía với chân đỡ và gối đỡ trung tâm, trong khi bơm và động cơ được lắp đồng tâm trên cùng bệ máy.
Kết cấu này giúp tải trọng của cụm bơm được truyền xuống hệ thống đỡ và bệ máy. Đồng thời, nhà sản xuất yêu cầu đường ống hút và đường ống đẩy phải có giá đỡ riêng, không được truyền trọng lượng đường ống trực tiếp lên thân bơm hoặc các cửa kết nối.
Nhờ đó, các bộ phận chịu lực của bơm không phải gánh thêm tải trọng không cần thiết từ hệ thống đường ống.
Khi phân tích vật liệu gang đúc chịu lực trong cấu tạo Bơm dầu truyền nhiệt RY65-50-160, tài liệu hiện có chưa đủ cơ sở để khẳng định chính xác thân bơm sử dụng gang đúc hoặc xác định mác gang cụ thể.
Thông tin có thể xác nhận là thân bơm và nắp bơm tạo thành cụm kết cấu chính, còn mặt bích hút, mặt bích xả và các bộ phận chịu áp được thiết kế theo cấp áp suất 16 bar. Bơm đồng thời phải phù hợp với môi chất nhiệt độ cao đến 350°C. Vì vậy, nếu cần công bố RY65-50-160 sử dụng gang đúc chịu lực, nên có thêm xác nhận vật liệu chính thức từ nhà sản xuất để bảo đảm thông tin kỹ thuật chính xác.
Bơm dầu truyền nhiệt RY65-50-160 chuẩn hóa thiết kế theo kích thước bệ máy GB5660 là một đặc điểm đáng chú ý trong kết cấu lắp đặt của dòng RY. Theo tài liệu kỹ thuật của nhà sản xuất, bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy, đồng thời kích thước bệ máy tuân theo tiêu chuẩn GB5660.
Trong tài liệu hướng dẫn dòng RY, nhà sản xuất nêu rõ rằng kích thước bệ máy tuân theo tiêu chuẩn GB5660.
Đối với RY65-50-160, điều này cho thấy phần bệ lắp cụm bơm – động cơ không được bố trí tùy ý mà được xây dựng theo một hệ kích thước tiêu chuẩn của nhà sản xuất.
Điểm này giúp thiết kế tổng thể của cụm máy có tính thống nhất hơn khi lắp đặt.

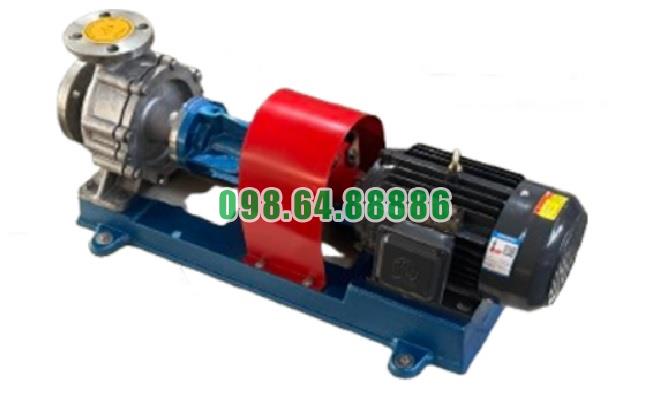

Một trong những đặc điểm gắn trực tiếp với tiêu chuẩn bệ máy là cách bố trí bơm và động cơ trên cùng một bệ.
Theo tài liệu, bơm và động cơ được lắp đồng tâm, truyền động qua khớp nối mềm.
Bố trí cơ khí có thể hình dung theo thứ tự:
Bơm → khớp nối mềm → động cơ
Toàn bộ cụm được đặt trên một bệ chung, tạo điều kiện giữ vị trí tương quan giữa trục bơm và trục động cơ.
Độ đồng tâm là yêu cầu rất quan trọng đối với RY65-50-160 vì bơm vận hành ở tốc độ 2.900 vòng/phút.
Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục vào khoảng 2–3 mm.
Việc bơm và động cơ được đặt trên cùng một bệ có kích thước chuẩn tạo nền tảng thuận lợi cho quá trình căn chỉnh hai trục theo đúng yêu cầu kỹ thuật.
Bơm dầu truyền nhiệt RY65-50-160 chuẩn hóa thiết kế theo kích thước bệ máy GB5660 giúp phần bơm, khớp nối và động cơ được tổ chức thành một cụm máy hoàn chỉnh thay vì bố trí rời rạc.
Cách bố trí này đặc biệt phù hợp với kết cấu truyền động của dòng RY, trong đó mô-men được truyền trực tiếp từ động cơ qua khớp nối mềm đến trục bơm.
Nhờ sử dụng một bệ chung, vị trí các thành phần cơ khí được xác lập rõ ràng hơn ngay từ giai đoạn lắp đặt.
Khi lắp đặt, toàn bộ cụm bơm – động cơ được đặt lên móng và cố định bằng bu lông móng.
Tài liệu yêu cầu sử dụng thước thủy để cân bằng bệ máy trước khi siết chặt bu lông.
Điều này cho thấy bệ máy đóng vai trò trực tiếp trong việc xác định mặt phẳng lắp đặt của RY65-50-160.
Nếu bệ được đặt cân bằng đúng kỹ thuật, việc căn chỉnh bơm và động cơ sẽ thuận lợi hơn.
RY65-50-160 sử dụng động cơ 5,5 kW và vận hành ở tốc độ 2.900 vòng/phút.
Ở tốc độ này, vị trí tương quan giữa trục động cơ và trục bơm cần được duy trì chính xác.
Bệ máy chung giúp tạo một nền đỡ thống nhất cho hai thiết bị, qua đó hỗ trợ hạn chế sự thay đổi vị trí tương đối giữa bơm và động cơ sau khi được căn chỉnh đúng.
Thiết kế bệ máy theo kích thước tiêu chuẩn giúp quá trình chuẩn bị móng và bố trí cụm máy có cơ sở rõ ràng hơn.
Khi lắp RY65-50-160, kỹ thuật viên thực hiện theo trình tự:
Đặt cụm bơm – động cơ lên móng.
Lắp bu lông móng.
Cân bằng bệ máy bằng thước thủy.
Căn chỉnh đồng tâm bơm – động cơ.
Siết chặt các vị trí liên kết.
Trình tự này được thể hiện trực tiếp trong yêu cầu lắp đặt của dòng RY.
Khi RY65-50-160 hoạt động, động cơ truyền chuyển động qua khớp nối tới trục bơm. Toàn bộ cụm này cần có nền đỡ chắc chắn để duy trì vị trí khi làm việc.
Bệ máy là kết cấu chung giữ:
Thân bơm.
Giá đỡ bơm.
Cụm khớp nối.
Động cơ.
Việc các bộ phận cùng được bố trí trên một nền đỡ giúp cụm truyền động có kết cấu tập trung và dễ kiểm soát hơn.
Trong quá trình bảo dưỡng, động cơ có thể được tháo khỏi bệ trước khi tháo khớp nối và tiếp tục tháo cụm bơm.
Cấu trúc bơm và động cơ đặt trên bệ chung giúp kỹ thuật viên xác định rõ từng vị trí liên kết khi tháo và lắp lại.
Sau bảo dưỡng, thiết bị có thể được đưa trở lại vị trí trên bệ và tiến hành căn chỉnh đồng tâm theo yêu cầu.
Mặc dù bệ máy tạo nền đỡ cho bơm và động cơ, đường ống hút và đường ống đẩy vẫn phải được đỡ riêng.
Tài liệu quy định không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Điều này giúp bệ máy và cụm bơm không phải tiếp nhận thêm tải trọng không cần thiết từ hệ thống đường ống.
Tài liệu hiện có xác nhận rõ kích thước bệ máy của dòng RY tuân theo GB5660, nhưng không trình bày chi tiết nội dung của tiêu chuẩn GB5660 hoặc toàn bộ kích thước tiêu chuẩn dành riêng cho từng bệ máy.
Vì vậy, khi mô tả RY65-50-160, có thể khẳng định bệ máy được chuẩn hóa theo GB5660, nhưng không nên tự đưa ra các kích thước cụ thể của tiêu chuẩn nếu chưa có bản tiêu chuẩn hoặc bản vẽ kích thước tương ứng.
Bơm dầu truyền nhiệt RY65-50-160 chuẩn hóa thiết kế theo kích thước bệ máy GB5660 giúp cụm bơm – khớp nối – động cơ được bố trí thống nhất trên cùng một nền đỡ. Thiết kế này tạo điều kiện thuận lợi cho việc cân bằng bệ, căn chỉnh đồng tâm và duy trì vị trí tương quan giữa bơm với động cơ.
Kết hợp với yêu cầu sai lệch khớp nối không quá 0,1 mm và quy trình cân bằng bệ trước khi cố định, việc áp dụng kích thước bệ máy theo GB5660 góp phần tạo nên kết cấu lắp đặt có tính tiêu chuẩn hóa cao cho Bơm dầu truyền nhiệt RY65-50-160.

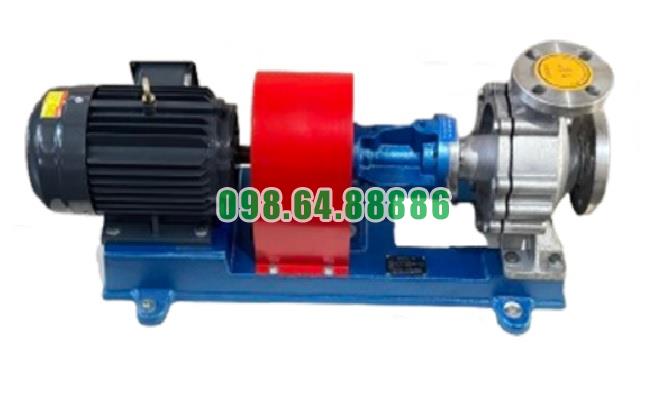

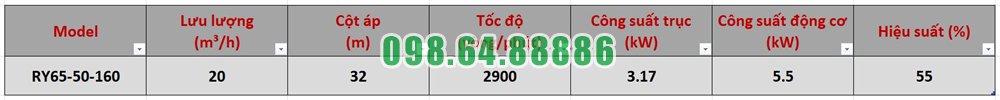

Bơm tuần hoàn dầu nóng RY65-50-160 công suất 5.5 kW, tốc độ 2900 vòng/phút, cột áp 32 m, lưu lượng 20 m3/h
