Cụm ổ trục trong Bơm dầu truyền nhiệt RY65-40-250 là bộ phận có nhiệm vụ đỡ, định vị và giữ ổn định cho trục bơm trong suốt quá trình vận hành. Theo kết cấu của dòng RY, thân ổ trục chứa hai bộ vòng bi, giúp cụm rôto duy trì vị trí chính xác khi quay ở tốc độ cao.
Với RY65-40-250 vận hành ở 2.900 vòng/phút, cụm ổ trục có ảnh hưởng trực tiếp đến độ rung, độ ổn định của bánh công tác và tuổi thọ của hệ truyền động.
Vai trò quan trọng nhất của cụm ổ trục là giữ trục bơm đúng vị trí.
Khi động cơ truyền mô-men qua khớp nối, trục quay liên tục và kéo theo bánh công tác. Hai ổ bi trong thân ổ trục giúp trục không bị dao động quá mức, từ đó giữ bánh công tác làm việc đúng tâm bên trong thân bơm.
Nếu ổ trục bị mòn hoặc có độ rơ lớn, trục có thể lệch tâm và gây rung trong quá trình hoạt động.
Cụm rôto của RY65-40-250 gồm trục bơm, bánh công tác và các chi tiết liên kết. Toàn bộ cụm này được ổ trục hỗ trợ và định vị.
Nhờ có hai vòng bi, chuyển động quay của rôto được duy trì ổn định hơn. Đây là điều kiện quan trọng để bánh công tác truyền năng lượng cho dầu truyền nhiệt một cách đều và liên tục.
Khi cụm ổ trục ở trạng thái tốt, trục bơm quay cân bằng hơn và rung động được hạn chế.
Điều này đặc biệt quan trọng với Bơm dầu truyền nhiệt RY65-40-250 vì bơm vận hành ở tốc độ 2.900 vòng/phút. Chỉ một sai lệch nhỏ ở ổ bi cũng có thể làm rung động tăng lên rõ rệt.
Rung kéo dài không chỉ ảnh hưởng tới ổ trục mà còn tác động tới khớp nối, bánh công tác và bộ làm kín.
Trục được giữ ổn định cũng giúp khu vực packing làm việc trong điều kiện thuận lợi hơn.
Nếu trục bị dao động do ổ bi mòn, packing có thể bị ép không đều và nhanh hao mòn. Khi đó, nguy cơ rò rỉ dầu truyền nhiệt theo trục sẽ tăng.
Vì vậy, cụm ổ trục gián tiếp góp phần duy trì hiệu quả làm kín của RY65-40-250.
Cụm ổ trục nằm giữa khu vực bánh công tác và khớp nối, giúp giữ trục ổn định trên toàn bộ chiều dài làm việc.
Khi khớp nối truyền mô-men từ động cơ tới trục, ổ bi giúp hạn chế chuyển động lệch ngoài hướng quay mong muốn.
Nhờ đó, công suất từ động cơ được truyền tới bánh công tác ổn định hơn và giảm nguy cơ phát sinh rung do trục mất đồng tâm.
RY65-40-250 sử dụng khớp nối mềm kiểu ba chấu.
Khớp nối hỗ trợ giảm rung và bù sai lệch rất nhỏ, trong khi cụm ổ trục giữ trục bơm đúng vị trí. Hai bộ phận này phối hợp với nhau để duy trì sự ổn định của hệ truyền động.
Tuy nhiên, khớp nối không thể bù cho một ổ bi đã hư hỏng hoặc trục bị lệch đáng kể.

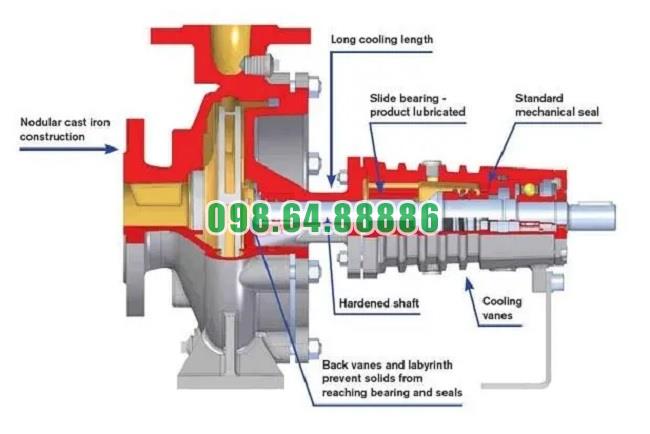

Thân ổ trục là phần bao ngoài hai vòng bi và giữ chúng đúng vị trí.
Bộ phận này tạo thành kết cấu đỡ cơ khí cho trục, đồng thời chứa các chi tiết liên quan đến bôi trơn.
Trong cấu tạo RY65-40-250, thân ổ trục còn góp phần tạo nên kiểu kết cấu đỡ một phía đặc trưng của dòng RY.
Theo hướng dẫn của dòng RY, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch làm dầu bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo chủng loại quy định.
Bôi trơn đúng giúp giảm ma sát, hạn chế phát nhiệt và hỗ trợ vòng bi duy trì chuyển động ổn định.
Nếu thiếu dầu hoặc sử dụng sai loại mỡ, ổ bi có thể nóng bất thường và nhanh xuống cấp.
Ổ trục là một trong những cụm cần được theo dõi thường xuyên khi RY65-40-250 vận hành.
Nếu vòng bi xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường, cần thay mới. Tiếp tục vận hành với ổ bi hỏng có thể làm trục mất ổn định và kéo theo hư hỏng ở các bộ phận khác.
Theo hướng dẫn của dòng RY, sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo và kiểm tra.
Việc kiểm tra sớm giúp phát hiện tình trạng bất thường của bề mặt vòng bi trước khi hư hỏng phát triển nghiêm trọng.
Bên cạnh đó, lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc, sau đó cần kiểm tra và bổ sung theo yêu cầu.
Vai trò của cụm ổ trục trong cấu tạo Bơm dầu truyền nhiệt RY65-40-250 tập trung ở việc đỡ trục, định vị rôto, hạn chế rung và hỗ trợ hệ truyền động làm việc ổn định.
Hai bộ vòng bi bên trong thân ổ trục giúp giữ bánh công tác đúng vị trí khi quay ở 2.900 vòng/phút, đồng thời gián tiếp bảo vệ khớp nối và bộ làm kín. Vì vậy, bôi trơn đúng và kiểm tra ổ bi định kỳ là yếu tố quan trọng để RY65-40-250 duy trì độ ổn định trong quá trình vận hành.

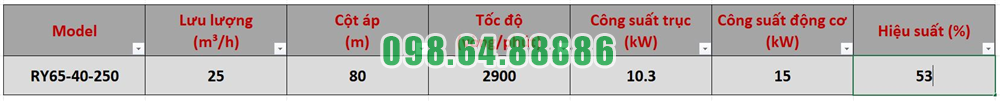

Bơm dầu truyền nhiệt RY65-40-250 được sử dụng trong hệ thống lò hơi tải nhiệt để tuần hoàn dầu nóng từ nguồn gia nhiệt đến các thiết bị tiêu thụ nhiệt và đưa dầu quay trở lại lò. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm phù hợp với những hệ thống cần duy trì dòng dầu tải nhiệt ổn định và liên tục.
Trong hệ thống lò hơi tải nhiệt, dầu được gia nhiệt tại lò rồi được Bơm dầu truyền nhiệt RY65-40-250 đưa đến các thiết bị cần nhiệt.
Sau khi truyền một phần nhiệt lượng, dầu giảm nhiệt và quay trở lại lò để tiếp tục được gia nhiệt. Chu trình này diễn ra liên tục trong suốt thời gian hệ thống hoạt động.
Nhờ đó, bơm đóng vai trò trung tâm trong việc duy trì dòng dầu nóng tuần hoàn khép kín.
RY65-40-250 có lưu lượng 25 m³/h tại điểm làm việc tương ứng.
Khi lưu lượng này phù hợp với thiết kế của hệ thống lò hơi tải nhiệt, dầu nóng được đưa đến các thiết bị sử dụng nhiệt một cách ổn định hơn. Dòng tuần hoàn liên tục giúp hạn chế tình trạng thiếu dầu tại các khu vực trao đổi nhiệt.
Đây là yếu tố quan trọng để quá trình truyền nhiệt của toàn dây chuyền diễn ra đều và liên tục.
Hệ thống lò hơi tải nhiệt thường bao gồm đường ống, van, co nối, bộ lọc và nhiều thiết bị trao đổi nhiệt.
Các bộ phận này tạo ra trở lực đối với dòng dầu. Với cột áp 80 m, Bơm dầu truyền nhiệt RY65-40-250 có thể được lựa chọn cho các hệ thống có yêu cầu cột áp tương ứng.
Cột áp đủ giúp dầu tiếp tục lưu thông qua toàn bộ vòng tuần hoàn thay vì bị suy giảm lưu lượng do trở lực đường ống.
Một lò tải nhiệt có thể cấp nhiệt cho nhiều thiết bị trong cùng nhà máy.
RY65-40-250 có thể đưa dầu nóng đến đường ống phân phối chung, sau đó dầu được chia đến từng nhánh sử dụng nhiệt. Cách bố trí này phù hợp với các dây chuyền có nhiều bồn gia nhiệt, bình phản ứng hoặc thiết bị trao đổi nhiệt.
Để đạt hiệu quả, hệ thống cần được cân bằng lưu lượng giữa các nhánh theo đúng yêu cầu vận hành.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm phù hợp với môi chất dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Thiết kế tản nhiệt tự nhiên của dòng RY cũng giúp giảm sự phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Vì vậy, Bơm dầu truyền nhiệt RY65-40-250 có thể đáp ứng tốt nhiệm vụ tuần hoàn dầu nóng khi điều kiện môi chất phù hợp với yêu cầu của bơm.
Hiệu quả của lò hơi tải nhiệt không chỉ phụ thuộc vào khả năng tạo nhiệt mà còn phụ thuộc vào khả năng đưa nhiệt đến đúng vị trí cần sử dụng.
RY65-40-250 thực hiện nhiệm vụ này bằng cách duy trì dòng dầu nóng liên tục giữa lò và thiết bị công nghệ.
Nếu lưu lượng dầu giảm mạnh, khả năng vận chuyển nhiệt cũng giảm theo. Vì vậy, trạng thái hoạt động ổn định của bơm có ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn hệ thống.
Trước khi khởi động, thân bơm phải được mồi đầy dầu và loại bỏ không khí trong hệ thống.
Khi làm việc với dầu nóng, cần gia nhiệt bơm từ từ trước khi đưa vào vận hành chính thức. Van hút phải mở hoàn toàn và van xả được mở dần sau khi bơm đạt tốc độ ổn định.
Trong quá trình hoạt động cần theo dõi áp suất cửa xả, độ rung, nhiệt độ ổ bi và tình trạng rò rỉ. Bơm cũng không nên vận hành kéo dài ở lưu lượng quá thấp.
Ứng dụng Bơm dầu truyền nhiệt RY65-40-250 trong hệ thống lò hơi tải nhiệt tập trung vào nhiệm vụ tuần hoàn dầu nóng liên tục giữa lò gia nhiệt và các thiết bị sử dụng nhiệt.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, RY65-40-250 phù hợp với những hệ thống có yêu cầu tương ứng về lưu lượng và cột áp.
Khi được lựa chọn đúng điểm làm việc, lắp đặt chính xác và vận hành đúng kỹ thuật, Bơm dầu truyền nhiệt RY65-40-250 giúp duy trì dòng dầu ổn định và bảo đảm quá trình truyền nhiệt liên tục cho hệ thống lò hơi tải nhiệt.

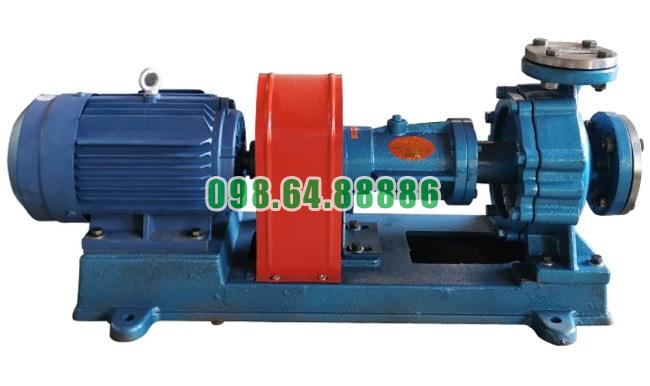

Bơm tuần hoàn dầu gia nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
