Bơm dầu truyền nhiệt RY50-32-250A trong hệ thống hấp nhuộm dệt may phù hợp với các dây chuyền sử dụng dầu tải nhiệt làm nguồn cấp nhiệt gián tiếp. Theo tài liệu của nhà sản xuất, dòng bơm RY được ứng dụng trong in và nhuộm dệt, chuyên vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Model RY50-32-250A có các thông số chính:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Hiệu suất: 42%
Trong hệ thống hấp nhuộm có sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ tạo dòng tuần hoàn liên tục giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt.
Dầu sau khi được gia nhiệt sẽ được bơm đưa qua hệ thống đường ống đến thiết bị trao đổi nhiệt hoặc bộ phận cần duy trì nhiệt độ, sau đó quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Vai trò chính của RY50-32-250A là vận chuyển dầu nóng và duy trì nguồn nhiệt gián tiếp, không phải bơm trực tiếp dung dịch nhuộm hay hóa chất xử lý vải.
Trong công đoạn hấp nhuộm, sự ổn định của nguồn nhiệt ảnh hưởng đến khả năng duy trì điều kiện công nghệ của dây chuyền.
Khi dầu tải nhiệt được sử dụng làm môi chất truyền nhiệt, RY50-32-250A giúp duy trì dòng dầu nóng đi qua thiết bị sử dụng nhiệt. Nhờ đó, nhiệt lượng từ nguồn gia nhiệt được vận chuyển liên tục đến khu vực hấp hoặc nhuộm.
Tài liệu nhà sản xuất xác nhận dòng RY sử dụng trong lĩnh vực in và nhuộm dệt, vì vậy đây là một trong những nhóm ứng dụng phù hợp với đặc tính thiết kế của bơm.
RY50-32-250A có lưu lượng thiết kế 16 m³/h. Lưu lượng này giúp duy trì lượng dầu tải nhiệt tuần hoàn liên tục giữa nguồn nhiệt và hệ thống hấp nhuộm.
Dòng dầu ổn định giúp hạn chế sự gián đoạn trong quá trình truyền nhiệt, đặc biệt với dây chuyền hoạt động liên tục.
Theo hướng dẫn của nhà sản xuất, bơm không được vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc với lưu lượng thấp, cần chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Trong hệ thống hấp nhuộm dệt may, dầu tải nhiệt có thể phải đi qua nhiều đường ống, van và thiết bị trao đổi nhiệt.
Cột áp 60 m của RY50-32-250A giúp tạo áp lực để dầu nóng vượt qua các tổn thất áp suất trên hệ thống khi điểm làm việc được lựa chọn phù hợp.
Tài liệu nhà sản xuất yêu cầu điểm làm việc thực tế phải nằm trong vùng đường đặc tính của bơm và nên ưu tiên khu vực có hiệu suất phù hợp.
Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY50-32-250A trong hệ thống hấp nhuộm dệt may là khả năng vận chuyển dầu tải nhiệt ở nhiệt độ cao.
Theo tài liệu kỹ thuật, nhiệt độ môi chất của dòng RY không được vượt quá 350°C.
Khả năng này phù hợp với các hệ thống gia nhiệt công nghiệp cần sử dụng dầu nóng để truyền nhiệt gián tiếp. Nhiệt độ vận hành thực tế vẫn cần được lựa chọn theo yêu cầu công nghệ của từng dây chuyền hấp nhuộm.
RY50-32-250A thuộc dòng bơm ly tâm có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động thông qua khớp nối mềm.
Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên, giúp kết cấu cụm bơm gọn và đơn giản hơn so với hệ thống làm mát bằng nước truyền thống.
Đây là những đặc điểm thuận lợi khi bơm được tích hợp vào hệ thống dầu tải nhiệt của dây chuyền dệt may.
Khi RY50-32-250A làm việc với dầu nóng, cần gia nhiệt sơ bộ trước khi khởi động chính thức.
Theo hướng dẫn của nhà sản xuất:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình tăng nhiệt từ từ giúp các bộ phận của bơm thích nghi với nhiệt độ dầu, hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.
Trong hệ thống hấp nhuộm, RY50-32-250A phù hợp nhất khi được sử dụng để bơm dầu tải nhiệt, không dùng trực tiếp để vận chuyển thuốc nhuộm, hóa chất xử lý hoặc dung dịch có tính ăn mòn mạnh.
Điều này phù hợp với giới hạn môi chất của dòng RY là chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Việc sử dụng đúng vai trò giúp bơm duy trì trạng thái làm việc phù hợp với thiết kế của nhà sản xuất.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-250A trong hệ thống hấp nhuộm dệt may tập trung vào nhiệm vụ tuần hoàn dầu tải nhiệt để cung cấp nhiệt gián tiếp cho dây chuyền.
Với lưu lượng 16 m³/h, cột áp 60 m, động cơ 7,5 kW, tốc độ 2.900 vòng/phút và khả năng làm việc với môi chất đến giới hạn 350°C, RY50-32-250A phù hợp với các hệ thống hấp nhuộm sử dụng dầu nóng làm môi chất truyền nhiệt. Nhà sản xuất cũng trực tiếp xác nhận dòng RY được ứng dụng trong lĩnh vực in và nhuộm dệt, tạo cơ sở rõ ràng cho việc lựa chọn model này trong các dây chuyền dệt may phù hợp.
Tầm quan trọng của khả năng hoạt động êm ái ít rung động của Bơm dầu truyền nhiệt RY50-32-250A thể hiện trực tiếp ở độ ổn định của cụm trục, ổ bi, khớp nối và bộ làm kín khi bơm vận hành liên tục ở tốc độ 2.900 vòng/phút. Với một bơm dầu nóng quay ở tốc độ cao, kiểm soát rung động tốt giúp hạn chế tải cơ học bất thường và hỗ trợ duy trì trạng thái làm việc ổn định.
Theo tài liệu nhà sản xuất, trong quá trình khởi động phải theo dõi rung động và biên độ rung không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường cần kiểm tra ngay.
RY50-32-250A sử dụng thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto.
Khi bơm hoạt động với độ rung thấp, tải tác động lên ổ bi ổn định hơn, hạn chế tình trạng va đập, dao động và phát nhiệt bất thường. Ngược lại, ổ bi hư hỏng cũng chính là một trong những nguyên nhân được nhà sản xuất liệt kê khi bơm rung mạnh và phát ra tiếng ồn lớn.
Ổ bi làm việc ổn định giúp trục bơm quay đúng vị trí thiết kế. Nếu độ rung tăng cao trong thời gian dài, tải lên ổ bi và trục có thể trở nên bất thường, ảnh hưởng đến độ bền của cụm quay.
Vì vậy, khả năng hoạt động êm ái ít rung động của Bơm dầu truyền nhiệt RY50-32-250A có ý nghĩa lớn đối với tuổi thọ của ổ bi và độ ổn định của rôto.
Một trong những yếu tố quyết định mức độ rung của RY50-32-250A là độ đồng tâm giữa trục bơm và trục động cơ.
Nhà sản xuất quy định sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch, lực truyền qua khớp nối có thể không đều, từ đó gây rung, tiếng ồn và tăng tải lên ổ bi.
Bơm RY sử dụng khớp nối mềm kiểu ba chấu để kết nối bơm với động cơ.
Khi được căn chỉnh chính xác, khớp nối mềm giúp truyền chuyển động từ động cơ đến trục bơm ổn định hơn, góp phần hạn chế rung động phát sinh trong quá trình vận hành.
Khu vực làm kín của RY50-32-250A sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt.
Bộ làm kín làm việc trực tiếp quanh trục quay. Nếu trục dao động quá lớn, bề mặt tiếp xúc tại vị trí làm kín có thể chịu tải không đều, làm tăng nguy cơ mài mòn hoặc rò rỉ.
Do đó, khả năng vận hành êm và kiểm soát rung tốt cũng góp phần duy trì trạng thái làm kín ổn định của bơm.
Khả năng hoạt động ít rung của RY50-32-250A không chỉ phụ thuộc vào bản thân bơm mà còn phụ thuộc rất lớn vào cách lắp đặt đường ống.
Nhà sản xuất yêu cầu đường hút và đường đẩy phải có giá đỡ hoặc hệ thống treo độc lập, không để trọng lượng đường ống tác động trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Nếu tải trọng đường ống truyền vào thân bơm, cụm máy có thể bị dịch chuyển hoặc mất đồng tâm, từ đó làm tăng độ rung.
Không khí tồn tại trong đường ống cũng là nguyên nhân gây rung mạnh và tiếng ồn lớn theo bảng xử lý sự cố của nhà sản xuất. Biện pháp xử lý là xả khí khỏi đường ống và mồi lại bơm.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và quay khớp nối bằng tay để đẩy không khí ra ngoài.
Việc loại bỏ khí giúp dòng dầu đi qua bánh công tác ổn định hơn, từ đó hạn chế rung và tiếng ồn bất thường.
Độ rung còn có giá trị như một dấu hiệu cảnh báo sớm. Theo tài liệu, rung mạnh có thể liên quan đến:
Trục bơm và động cơ không đồng tâm.
Ổ bi bị hư hỏng.
Trọng lượng đường ống truyền lên bơm.
Không khí tồn tại trong đường ống.
Vì vậy, theo dõi độ rung của RY50-32-250A giúp người vận hành phát hiện sớm những bất thường cơ khí trước khi chúng phát triển thành sự cố nghiêm trọng hơn.
Tầm quan trọng của khả năng hoạt động êm ái ít rung động của Bơm dầu truyền nhiệt RY50-32-250A nằm ở việc giúp bảo vệ ổ bi, trục bơm, khớp nối và bộ làm kín, đồng thời duy trì sự ổn định của toàn bộ cụm bơm – động cơ.
Để RY50-32-250A hoạt động êm ở tốc độ 2.900 vòng/phút, cần căn chỉnh đồng tâm chính xác, đỡ đường ống độc lập, bảo đảm ổ bi ở trạng thái tốt, mồi đầy dầu và loại bỏ không khí trước khi chạy. Đặc biệt, biên độ rung trong quá trình khởi động phải được kiểm soát không vượt quá 0,06 mm, bởi đây là giới hạn kỹ thuật quan trọng để đánh giá trạng thái vận hành của bơm.

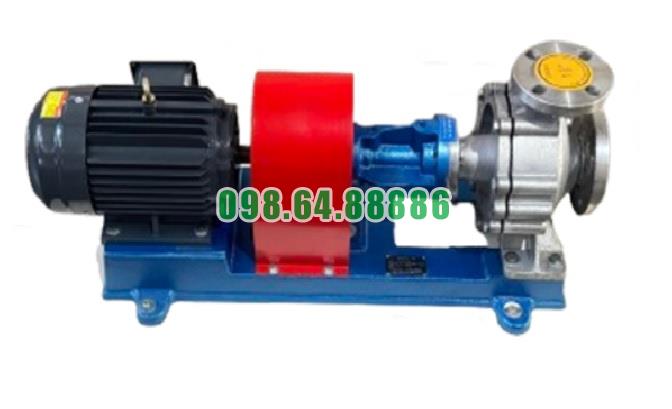

Bơm dầu truyền nhiệt RY50-32-250A cột áp 60 m, tốc độ 2900 vòng/phút, lưu lượng 16 m3/h, công suất 7.5 kW
