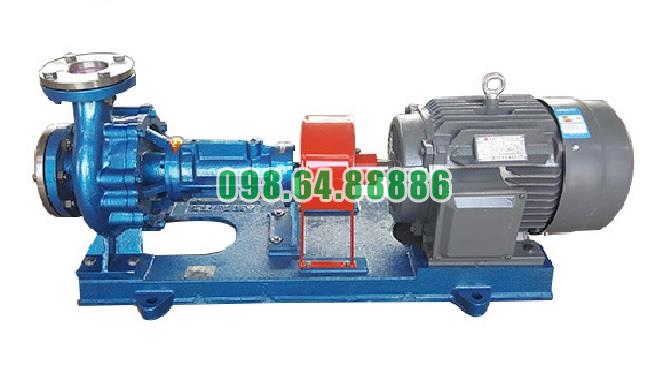

Bơm tuần hoàn dầu nóng RY25-25-160 cột áp 27 m, lưu lượng 3 m3/h, công suất 1.5 kW, tốc độ 2.900 vòng/phút

Giải pháp tuần hoàn dầu nóng cho ngành dược phẩm với Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 là giải pháp tuần hoàn dầu nóng phù hợp với các dây chuyền dược phẩm cần cấp nhiệt gián tiếp, duy trì nhiệt độ ổn định và vận hành liên tục. Bơm có nhiệm vụ đưa dầu tải nhiệt từ thiết bị gia nhiệt đến bồn phản ứng, áo gia nhiệt, thiết bị sấy hoặc bộ trao đổi nhiệt, sau đó thu hồi dầu về để tiếp tục chu trình.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, RY25-25-160 phù hợp với các cụm gia nhiệt quy mô nhỏ và vừa có tổng trở lực nằm trong khả năng làm việc của bơm.

Vai trò của RY25-25-160 trong dây chuyền dược phẩm

Trong sản xuất dược phẩm, nhiều công đoạn cần được gia nhiệt nhưng môi chất truyền nhiệt không được tiếp xúc trực tiếp với nguyên liệu. Dầu tải nhiệt vì vậy thường được tuần hoàn trong một mạch kín, tách biệt với khu vực chứa sản phẩm.

Bơm RY25-25-160 giữ vai trò tạo chuyển động cho dầu trong vòng tuần hoàn này. Dầu nóng được đưa đến thiết bị sử dụng nhiệt, truyền nhiệt qua thành kim loại rồi quay trở lại bộ gia nhiệt.

Bơm không trực tiếp làm nóng dầu và cũng không bơm nguyên liệu dược phẩm. Chức năng chính của thiết bị là duy trì dòng dầu tải nhiệt liên tục để quá trình cấp nhiệt diễn ra đều và ổn định.

Quy trình tuần hoàn dầu nóng trong hệ thống

Quá trình tuần hoàn dầu nóng với Bơm dầu truyền nhiệt RY25-25-160 được thực hiện theo một chu trình khép kín.

Dầu sau khi được nâng nhiệt đi vào đường hút của bơm. Bánh công tác quay ở tốc độ 2.900 vòng/phút, truyền năng lượng cho dầu và đẩy dầu ra cửa xả.

Dầu nóng tiếp tục di chuyển qua đường ống đến áo gia nhiệt hoặc bộ trao đổi nhiệt của thiết bị sản xuất. Tại đây, dầu truyền nhiệt qua bề mặt kim loại nhưng không tiếp xúc trực tiếp với nguyên liệu.

Sau khi trao đổi nhiệt, dầu giảm nhiệt độ và quay về đường hồi. Bơm tiếp tục hút lượng dầu này, đưa dầu trở lại bộ gia nhiệt và bắt đầu một vòng tuần hoàn mới.

Chu trình cơ bản gồm:

1. Dầu được nâng nhiệt tại thiết bị gia nhiệt.
2. Bơm hút dầu nóng từ đường hồi.
3. Bánh công tác tăng năng lượng cho dòng dầu.
4. Dầu được đẩy đến thiết bị sử dụng nhiệt.
5. Nhiệt truyền gián tiếp qua thành thiết bị.
6. Dầu quay trở lại bộ gia nhiệt.
7. Chu trình tiếp tục được lặp lại.

Cấp nhiệt cho bồn phản ứng có áo gia nhiệt

Bơm RY25-25-160 có thể được bố trí để tuần hoàn dầu qua áo gia nhiệt của bồn phản ứng hoặc bồn phối trộn.

Dầu nóng đi vào khoang áo bao quanh bồn, truyền nhiệt qua thành kim loại rồi làm tăng nhiệt độ của vật liệu bên trong. Sau khi truyền nhiệt, dầu đi ra khỏi áo bồn và quay trở lại đường hồi.

Lưu lượng dầu tuần hoàn ổn định giúp nhiệt được phân bố trên bề mặt áo gia nhiệt thay vì tập trung tại một vị trí. Điều này hỗ trợ bồn duy trì nhiệt độ tương đối đồng đều trong suốt quá trình xử lý.

Bơm phù hợp khi lưu lượng cần thiết của áo gia nhiệt gần với mức 3 m³/h và tổng trở lực của đường ống, van cùng khoang áo không vượt quá cột áp 27 m.

Phục vụ thiết bị sấy dược phẩm

Trong hệ thống sấy sử dụng dầu tải nhiệt, RY25-25-160 có thể đưa dầu nóng đến bộ trao đổi nhiệt của thiết bị sấy.

Dầu đi qua các bề mặt trao đổi nhiệt và làm nóng luồng không khí hoặc bộ phận truyền nhiệt của máy. Không khí nóng sau đó được sử dụng trong buồng sấy, còn dầu quay lại bộ gia nhiệt.

Khả năng duy trì dòng dầu liên tục giúp nhiệt lượng cấp cho thiết bị sấy ít bị gián đoạn. Khi lưu lượng dầu ổn định, nhiệt độ tại bộ trao đổi nhiệt cũng dễ duy trì hơn trong suốt chu kỳ làm việc.

Bơm không tiếp xúc với nguyên liệu sấy mà chỉ vận chuyển dầu trong mạch nhiệt riêng biệt.

Cấp nhiệt cho thiết bị cô đặc và gia nhiệt gián tiếp

RY25-25-160 cũng có thể phục vụ các thiết bị cô đặc hoặc gia nhiệt gián tiếp khi hệ thống được thiết kế phù hợp với thông số bơm.

Dầu nóng được đưa qua áo nhiệt hoặc bộ trao đổi nhiệt của thiết bị. Nhiệt từ dầu truyền qua thành kim loại để làm nóng môi chất ở phía bên kia.

Quá trình tuần hoàn liên tục giúp hạn chế tình trạng dầu lưu lại quá lâu trong bộ gia nhiệt. Dòng dầu luôn chuyển động còn hỗ trợ phân phối nhiệt đều hơn giữa đường cấp và thiết bị sử dụng.

Lưu lượng 3 m³/h giúp duy trì dòng dầu đều

Lưu lượng định mức 3 m³/h tương đương khoảng 3.000 lít dầu mỗi giờ hoặc 50 lít mỗi phút.

Trong dây chuyền dược phẩm quy mô phù hợp, lưu lượng này giúp dầu tải nhiệt liên tục di chuyển giữa bộ gia nhiệt và thiết bị sử dụng nhiệt. Khi tốc độ tuần hoàn được duy trì, nhiệt lượng được đưa đến thiết bị đều hơn và dầu sau trao đổi nhiệt nhanh chóng quay trở lại bộ gia nhiệt.

Lưu lượng thực tế còn phụ thuộc vào độ nhớt của dầu, nhiệt độ làm việc, chiều dài đường ống và mức trở lực của toàn hệ thống. Vì vậy, bơm cần được lựa chọn dựa trên điểm làm việc thực tế, không chỉ dựa vào lưu lượng danh nghĩa.

Cột áp 27 m giúp dầu vượt qua trở lực hệ thống

Trong mạch tuần hoàn dầu nóng, dòng dầu phải đi qua nhiều bộ phận như đường ống, van, co cút, bộ lọc, áo gia nhiệt và thiết bị trao đổi nhiệt. Mỗi bộ phận đều tạo ra một mức cản nhất định.

Cột áp 27 m giúp RY25-25-160 cung cấp năng lượng để dầu vượt qua tổng trở lực của hệ thống phù hợp.

Trong mạch kín, cột áp không chỉ dùng để đưa dầu lên vị trí cao hơn. Phần lớn cột áp được sử dụng để thắng tổn thất ma sát trong đường ống và trở lực của các thiết bị nhiệt.

Khi tổng trở lực vượt quá khả năng của bơm, lưu lượng thực tế sẽ giảm. Do đó, cần tính toán đầy đủ toàn bộ tuyến cấp và hồi trước khi lựa chọn RY25-25-160.

Hệ thống dầu nóng tách biệt với sản phẩm

Một yêu cầu quan trọng khi bố trí RY25-25-160 trong dây chuyền dược phẩm là duy trì sự tách biệt giữa dầu tải nhiệt và sản phẩm.

Dầu chỉ lưu thông trong:

• Thân bơm.
• Đường ống cấp và hồi.
• Bộ gia nhiệt.
• Áo nhiệt của thiết bị.
• Bộ trao đổi nhiệt.
• Bình giãn nở hoặc các thiết bị phụ thuộc mạch dầu.

Nguyên liệu dược phẩm nằm trong một khoang riêng và nhận nhiệt gián tiếp qua thành thiết bị. Vì vậy, độ kín của đường ống, mặt bích và cụm làm kín trên bơm phải được kiểm tra thường xuyên.

RY25-25-160 không phải là bơm vệ sinh dùng để vận chuyển trực tiếp dược chất, dung dịch thuốc hoặc nguyên liệu sản xuất.

Tản nhiệt tự nhiên giúp đơn giản hóa hệ thống

Bơm dầu truyền nhiệt RY25-25-160 sử dụng thiết kế tản nhiệt tự nhiên, không cần lắp hệ thống nước làm mát riêng cho cụm bơm.

Thân bơm nóng được bố trí cách cụm ổ trục thông qua nắp bơm và giá đỡ. Nhiệt được phát tán dần qua các bề mặt kim loại tiếp xúc với không khí trước khi truyền đến ổ bi và chất bôi trơn.

Thiết kế này giúp cụm tuần hoàn dầu nóng:

• Giảm đường cấp và hồi nước làm mát.
• Không phụ thuộc vào nguồn nước giải nhiệt.
• Hạn chế nguy cơ nước xâm nhập vào dầu tải nhiệt.
• Giảm số lượng thiết bị phụ trợ.
• Thuận tiện bố trí trong cụm gia nhiệt.
• Đơn giản hóa công việc kiểm tra định kỳ.

Khu vực đặt bơm vẫn cần thông thoáng để quá trình tản nhiệt tự nhiên diễn ra hiệu quả.

Khả năng vận hành liên tục

Các công đoạn gia nhiệt trong sản xuất dược phẩm có thể kéo dài trong nhiều giờ. Vì vậy, bơm tuần hoàn cần duy trì dòng dầu ổn định trong suốt chu kỳ.

RY25-25-160 sử dụng cụm trục được đỡ bởi hai ổ bi, giúp bánh công tác quay đúng tâm ở tốc độ cao. Khớp nối mềm truyền mô-men từ động cơ đến trục bơm và hỗ trợ hạn chế rung động nhỏ trong quá trình vận hành.

Bộ chèn làm kín kết hợp với phớt dầu giúp hạn chế dầu nóng rò rỉ dọc theo trục. Khi cụm ổ bi được bôi trơn đầy đủ và bơm được căn chỉnh đúng tâm, thiết bị có thể duy trì hoạt động ổn định trong hệ thống nhiệt.

Điều kiện dầu tải nhiệt phù hợp

RY25-25-160 được sử dụng cho dầu tải nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn.

Trong dây chuyền dược phẩm, chất lượng dầu cần được theo dõi vì dầu xuống cấp có thể tạo cặn trong đường ống, bộ gia nhiệt và bánh công tác. Cặn bẩn làm tăng trở lực, giảm lưu lượng và ảnh hưởng đến khả năng truyền nhiệt.

Hệ thống nên có bộ lọc trên đường hút để hạn chế dị vật đi vào bơm. Bộ lọc cần được kiểm tra định kỳ, tránh để tắc nghẽn làm giảm áp suất đầu vào.

Duy trì lưu lượng tối thiểu

RY25-25-160 không nên hoạt động lâu ở lưu lượng quá thấp. Lưu lượng tối thiểu nên duy trì khoảng 30% lưu lượng thiết kế, tương ứng khoảng 0,9 m³/h.

Nếu van điều khiển phía thiết bị đóng nhiều hoặc nhu cầu nhiệt giảm mạnh, dòng dầu qua bơm có thể xuống dưới mức cần thiết. Khi đó, nên sử dụng đường hồi bypass để dầu tiếp tục tuần hoàn.

Duy trì lưu lượng tối thiểu giúp:

• Hạn chế dầu quá nóng trong thân bơm.
• Giảm rung và tiếng ồn.
• Bảo vệ cụm làm kín.
• Duy trì khả năng bôi trơn và tản nhiệt.
• Tránh dòng chảy không ổn định trong bánh công tác.

Yêu cầu lắp đặt trong dây chuyền dược phẩm

Đường hút nên được bố trí ngắn, thẳng và luôn chứa đầy dầu. Van hút phải mở hoàn toàn trong quá trình vận hành.

Đường ống hút và xả cần có giá đỡ độc lập, không để trọng lượng đường ống truyền trực tiếp lên thân bơm. Các tuyến ống nóng phải có khả năng bù giãn nở để tránh kéo lệch cửa hút, cửa xả và cụm trục.

Bơm cần được lắp tại khu vực:

• Thuận tiện kiểm tra và bảo dưỡng.
• Có đủ không gian tản nhiệt.
• Hạn chế ảnh hưởng nếu dầu nóng rò rỉ.
• Tách biệt hợp lý với khu vực chứa nguyên liệu.
• Có biện pháp thu gom dầu khi xảy ra sự cố.
• Dễ tiếp cận van, đồng hồ áp suất và thiết bị đo lưu lượng.

Bơm dầu truyền nhiệt RY25-25-160 là giải pháp tuần hoàn dầu nóng phù hợp với các dây chuyền dược phẩm sử dụng phương pháp gia nhiệt gián tiếp. Bơm đưa dầu từ thiết bị gia nhiệt đến bồn phản ứng, áo nhiệt, thiết bị sấy hoặc bộ trao đổi nhiệt rồi thu hồi dầu để tiếp tục chu trình.

Với lưu lượng 3 m³/h, cột áp 27 m, động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm đáp ứng các hệ thống nhỏ và vừa có thông số phù hợp. Thiết kế tản nhiệt tự nhiên, cụm trục chắc chắn và khả năng vận hành liên tục giúp RY25-25-160 duy trì dòng dầu nóng ổn định mà không cần hệ thống nước làm mát riêng.

Để sử dụng hiệu quả trong ngành dược phẩm, bơm phải được bố trí trong mạch dầu kín, tách biệt hoàn toàn với nguyên liệu, duy trì dầu sạch và lựa chọn dựa trên tổng trở lực thực tế của dây chuyền.
