Bơm tuần hoàn dầu nóng RY100-65-200 công suất 22 kW, lưu lượng 100 m3/h, cột áp 50 m

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY100-65-200 mang lại lợi ích gì

Bơm dầu truyền nhiệt RY100-65-200 được thiết kế theo hướng gọn, kết cấu đơn giản và sử dụng cơ chế tản nhiệt tự nhiên. Cách bố trí này mang lại nhiều lợi ích trong lắp đặt, vận hành và bảo dưỡng hệ thống dầu nóng.

Tiết kiệm không gian lắp đặt

Thiết kế gọn giúp bơm dễ bố trí trong khu vực máy có diện tích hạn chế. Bơm và động cơ được lắp đồng tâm trên cùng một bệ, tạo thành cụm thiết bị thống nhất và thuận tiện khi sắp xếp trong hệ thống.

Giảm thiết bị phụ trợ

Bơm RY100-65-200 sử dụng tản nhiệt tự nhiên thay cho phương án làm mát bằng nước truyền thống. Nhờ đó, hệ thống không cần bổ sung nhiều đường ống và thiết bị làm mát phụ, giúp kết cấu tổng thể đơn giản hơn.

Thuận tiện cho lắp đặt và bảo dưỡng

Kết cấu gọn giúp việc tiếp cận các bộ phận như thân bơm, ổ trục, khớp nối và cụm làm kín thuận tiện hơn. Điều này hỗ trợ quá trình kiểm tra, căn chỉnh và bảo dưỡng định kỳ.

Giảm chi phí vận hành

Việc giảm bớt hệ thống làm mát phụ trợ có thể giúp đơn giản hóa vận hành và giảm chi phí liên quan đến nước làm mát, đường ống và bảo trì các thiết bị phụ.

Phù hợp với hệ thống gia nhiệt công nghiệp

Thiết kế nhỏ gọn giúp Bơm dầu truyền nhiệt RY100-65-200 dễ tích hợp vào các hệ thống tuần hoàn dầu nóng, đặc biệt ở những dây chuyền cần tối ưu không gian nhưng vẫn yêu cầu lưu lượng và cột áp ổn định.

Thiết kế nhỏ gọn của Bơm dầu truyền nhiệt RY100-65-200 mang lại lợi ích chính là tiết kiệm không gian, giảm thiết bị phụ trợ, thuận tiện lắp đặt và đơn giản hóa bảo dưỡng.

Kết hợp với cơ chế tản nhiệt tự nhiên, thiết kế này giúp cụm bơm phù hợp hơn với các hệ thống dầu truyền nhiệt cần bố trí gọn và vận hành ổn định.

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy trong hệ thống như thế nào

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy trong hệ thống theo nguyên lý ly tâm. Bánh công tác quay với tốc độ khoảng 2.900 vòng/phút, tạo chênh lệch áp suất giữa cửa hút và cửa xả, từ đó duy trì dòng dầu truyền nhiệt tuần hoàn liên tục.

Dầu đi vào cửa hút

Dầu truyền nhiệt từ đường ống hút đi vào tâm bánh công tác theo hướng trục. Khi bánh công tác quay, áp suất tại khu vực tâm giảm xuống, giúp dầu tiếp tục được hút vào bơm.

Bánh công tác truyền năng lượng cho dòng dầu

Sau khi đi vào tâm bánh công tác, dầu được các cánh bơm cuốn theo chuyển động quay và đẩy ra phía ngoài nhờ lực ly tâm.

Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.

Thân bơm tạo áp suất đẩy

Dầu rời bánh công tác đi vào thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất.

Áp suất này tạo lực đẩy để dầu đi qua đường ống và các thiết bị trong hệ thống.

Dầu được đưa đến thiết bị sử dụng nhiệt

Từ cửa xả, dầu nóng tiếp tục đi đến các thiết bị như:

• Bộ trao đổi nhiệt
• Bồn gia nhiệt
• Thiết bị phản ứng
• Thiết bị sấy
• Các cụm sử dụng dầu tải nhiệt

Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục được bơm tuần hoàn.

Dòng chảy được duy trì liên tục

Khi động cơ hoạt động liên tục, bánh công tác liên tục tạo chênh lệch áp suất giữa đầu hút và đầu đẩy. Nhờ đó, dầu được tuần hoàn theo chu trình:

Đường hút → bánh công tác → thân bơm → cửa xả → thiết bị sử dụng nhiệt → đường hồi → bơm.

Ở điểm làm việc đã xác định, RY100-65-200 tạo lưu lượng khoảng 100 m³/h với cột áp khoảng 50 m.

Bơm dầu truyền nhiệt RY100-65-200 tạo dòng chảy bằng cách sử dụng lực ly tâm của bánh công tác để hút dầu vào, tăng năng lượng cho dòng dầu và tạo áp suất đẩy dầu đi qua toàn bộ hệ thống. Nhờ đó, dầu truyền nhiệt được tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.

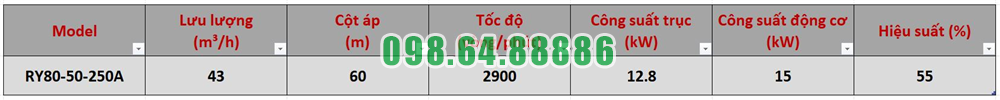

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

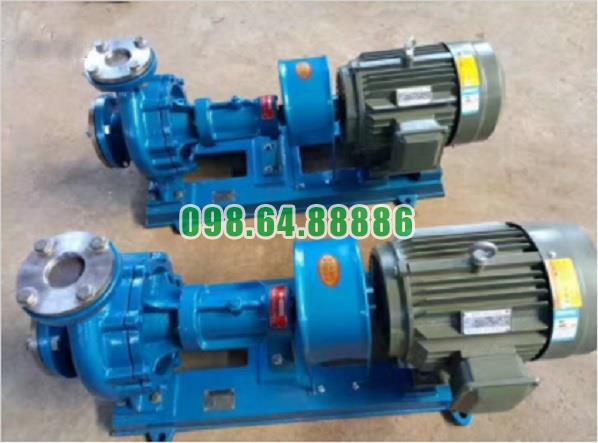

Hình ảnh thực tế bơm dầu truyền nhiệt RY
