Cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động
Cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động không phụ thuộc vào một bộ giảm chấn chuyên dụng riêng biệt mà được hình thành từ sự phối hợp của nhiều yếu tố cơ khí như khớp nối mềm, hai ổ bi đỡ trục, thân ổ trục, giá đỡ, bệ máy và yêu cầu căn đồng tâm chính xác giữa bơm với động cơ. Bên cạnh đó, điều kiện thủy lực ổn định cũng có vai trò rất lớn trong việc hạn chế rung khi bơm vận hành ở tốc độ khoảng 2.900 vòng/phút.
Vì vậy, khi nói RY50-32-200 có khả năng giảm rung, cần hiểu đây là kết quả của kết cấu đỡ rôto ổn định kết hợp với lắp đặt và vận hành đúng kỹ thuật, chứ không nên hiểu rằng bơm được trang bị một cơ cấu chống rung độc lập có khả năng tự loại bỏ mọi dao động.
Khớp nối mềm giúp hạn chế truyền chấn động trực tiếp
RY50-32-200 sử dụng khớp nối mềm ba chấu để kết nối trục động cơ với trục bơm.
Đây là bộ phận có vai trò đáng chú ý trong cơ chế giảm chấn của hệ truyền động.
Động cơ không truyền chuyển động trực tiếp bằng một liên kết cứng tuyệt đối mà thông qua khớp nối có độ đàn hồi nhất định. Nhờ đó, các dao động nhỏ và xung lực cơ học phát sinh trong quá trình truyền mô-men có điều kiện được giảm bớt trước khi truyền hoàn toàn sang trục bơm.
Hạn chế tác động của dao động nhỏ
Trong quá trình động cơ tăng tốc hoặc tải của bơm thay đổi, mô-men trên trục có thể biến động.
Khớp nối mềm giúp truyền mô-men theo hướng ổn định hơn và giảm phần nào tác động tức thời giữa hai đầu trục.
Điều này có lợi cho:
- Trục bơm.
- Hai ổ bi.
- Bộ làm kín.
- Khớp nối.
- Bánh công tác.
Tuy nhiên, khớp nối mềm không thể thay thế việc căn đồng tâm chính xác giữa động cơ và bơm.
Hai ổ bi giữ trục ổn định ở tốc độ cao
Một yếu tố quan trọng khác trong cơ chế chống rung của Bơm dầu truyền nhiệt RY50-32-200 là hệ thống hai ổ bi.
Hai ổ bi được bố trí trong thân ổ trục để tạo hai điểm đỡ cho trục.
Khi bơm quay ở khoảng 2.900 vòng/phút, nếu chỉ có một điểm đỡ hoặc ổ bi bị mòn, độ đảo của trục có thể tăng đáng kể.
Hai vị trí ổ bi giúp định vị trục tốt hơn, giữ rôto ổn định và hạn chế chuyển động hướng kính không mong muốn.
Giữ bánh công tác quay đúng tâm
Bánh công tác được lắp ở đầu trục.
Do đó, bất kỳ độ đảo nào của trục cũng có thể truyền trực tiếp tới bánh công tác.
Khi hai ổ bi duy trì trục đúng tâm, bánh công tác cũng giữ được vị trí tương đối ổn định bên trong thân bơm.
Điều này giúp giảm khả năng xuất hiện rung cơ học do bánh công tác quay lệch.
Nếu ổ bi bị mòn làm độ rơ tăng, bánh công tác có thể dao động nhiều hơn và tạo rung rõ rệt trong toàn bộ cụm máy.
Thân ổ trục tạo độ cứng cho cụm rôto
Hai ổ bi của RY50-32-200 được đặt trong thân ổ trục.
Thân ổ trục không chỉ là vỏ chứa vòng bi mà còn tạo kết cấu cứng vững giữ hai điểm đỡ ở đúng vị trí.
Khi thân ổ trục được cố định chắc chắn, tải từ trục và bánh công tác được truyền xuống giá đỡ và bệ máy theo đường cơ học ổn định.
Có thể hình dung:
Bánh công tác → trục → hai ổ bi → thân ổ trục → giá đỡ → bệ máy → nền móng.
Đường truyền tải rõ ràng này giúp hạn chế tình trạng cụm rôto dao động tự do trong quá trình hoạt động.
Giá đỡ và bệ máy giúp ổn định toàn bộ cụm bơm

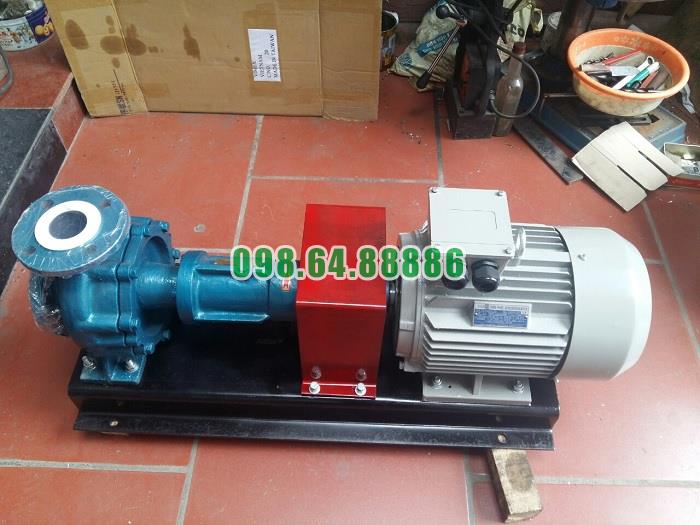

Thân ổ trục được liên kết với giá đỡ, sau đó toàn bộ cụm bơm và động cơ được đặt trên bệ chung.
Bệ máy tạo nền tảng cố định cho cả bơm và động cơ.
Đây là yếu tố quan trọng vì hệ thống chỉ có thể vận hành ít rung khi cả hai thiết bị được giữ chắc chắn trên một nền ổn định.
Nếu bệ máy lỏng hoặc bulông nền không chắc, rung từ rôto có thể bị khuếch đại thành rung của toàn bộ cụm.
Bơm và động cơ trên cùng bệ hỗ trợ duy trì đồng tâm
Việc đặt động cơ và bơm trên cùng một bệ tạo thuận lợi cho việc căn chỉnh hai trục.
Khi khoảng cách và vị trí tương đối giữa hai thiết bị được duy trì ổn định, nguy cơ thay đổi đồng tâm trong quá trình hoạt động cũng được hạn chế.
Tuy nhiên, sau khi lắp đặt hoàn chỉnh đường ống và trước khi vận hành, vẫn cần kiểm tra lại độ đồng tâm.
Đường ống hoặc nền móng có thể tạo lực lên bơm và làm thay đổi vị trí ban đầu.
Căn đồng tâm chính xác là yếu tố chống rung quan trọng
Khớp nối mềm có thể hấp thụ một phần dao động nhỏ nhưng nếu hai trục bị lệch đáng kể, chính sự lệch tâm sẽ trở thành nguồn rung.
Mỗi vòng quay của trục tạo một chu kỳ tải bất thường lên ổ bi.
Ở tốc độ khoảng 2.900 vòng/phút, hiện tượng này lặp lại với tần suất rất lớn.
Kết quả có thể là:
Lệch tâm → lực tuần hoàn trên trục → rung tăng → ổ bi nóng → mài mòn tăng → độ rơ tăng → rung tiếp tục lớn hơn.
Vì vậy, căn đồng tâm chính xác có ý nghĩa quyết định đến độ êm của RY50-32-200.
Bánh công tác cân bằng giúp hạn chế lực ly tâm bất thường
Bánh công tác quay với tốc độ cao nên trạng thái cân bằng của nó ảnh hưởng trực tiếp tới rung động.
Nếu bánh công tác quay đúng tâm và không có sự mất cân bằng đáng kể, lực ly tâm được phân bố tương đối đều quanh trục.
Ngược lại, nếu bánh công tác bị bám cặn không đều, mòn không đều hoặc biến dạng, trọng tâm của cụm quay có thể lệch khỏi tâm trục.
Khi đó, lực ly tâm không cân bằng sẽ xuất hiện ở mỗi vòng quay và truyền sang ổ bi, thân ổ trục cũng như bệ máy.
Vì vậy, kiểm tra tình trạng bánh công tác là một phần quan trọng khi xử lý rung của RY50-32-200.
Bôi trơn ổ bi giúp giảm rung do ma sát
Ổ bi cần được bôi trơn đúng để các phần tử lăn chuyển động êm.
Nếu thiếu chất bôi trơn, ma sát tăng có thể làm ổ bi nóng và chuyển động kém ổn định.
Ổ bi bị khô, mòn hoặc hư hỏng có thể tạo tiếng ồn và rung mạnh.
Bôi trơn đúng giúp:
- Giảm ma sát.
- Hạn chế nhiệt.
- Giữ ổ bi quay êm.
- Giảm mài mòn.
- Duy trì đường tâm trục.
Nhờ đó, cụm rôto có điều kiện vận hành ổn định hơn.
Đường ống phải được đỡ độc lập để tránh truyền lực vào bơm
Một nguyên nhân rung thường bị bỏ qua không nằm bên trong bơm mà đến từ đường ống.
RY50-32-200 yêu cầu đường hút và đường xả phải có giá đỡ riêng.
Nếu trọng lượng đường ống tác động trực tiếp lên cửa hút hoặc cửa xả, thân bơm có thể bị kéo lệch.
Sự dịch chuyển dù nhỏ cũng có thể làm thay đổi tương quan giữa trục bơm và trục động cơ.
Khi đó, hệ thống vốn đã được căn đồng tâm có thể trở thành lệch tâm sau khi nối đường ống.
Không khí trong bơm có thể gây rung thủy lực
Không phải mọi rung động của RY50-32-200 đều do cơ khí.
Không khí còn trong thân bơm hoặc đường hút có thể làm dòng dầu trở nên không liên tục.
Bánh công tác lúc tiếp xúc với dầu, lúc gặp vùng khí khiến tải thủy lực thay đổi liên tục.
Kết quả là bơm có thể xuất hiện rung và tiếng ồn.
Đó là lý do trước khi khởi động cần điền đầy dầu vào thân bơm và xả hết không khí.
Điều kiện hút tốt giúp chống xâm thực
Xâm thực là một trong những nguồn rung nghiêm trọng đối với bơm ly tâm.
Nếu áp suất cửa hút quá thấp, các bong bóng hơi có thể hình thành trong chất lỏng rồi sụp vỡ tại vùng áp suất cao.
Sự sụp vỡ liên tục của bong bóng gây tiếng động, rung và có thể làm hỏng bề mặt bánh công tác.
Để hạn chế hiện tượng này, đường hút của RY50-32-200 cần được giữ thông thoáng, van hút mở hoàn toàn và bộ lọc không bị tắc quá mức.
Không bóp van hút để điều chỉnh lưu lượng
Đóng bớt van hút làm tăng tổn thất áp suất trước cửa bơm.
Điều này làm điều kiện hút xấu đi và có thể tăng nguy cơ xâm thực.
Vì vậy, khi cần điều chỉnh lưu lượng RY50-32-200, không nên sử dụng van hút làm phương tiện điều tiết chính.
Giữ dòng dầu vào bánh công tác ổn định là một trong những biện pháp quan trọng để giảm rung thủy lực.
Tránh vận hành ở lưu lượng quá thấp
RY50-32-200 không nên hoạt động kéo dài dưới khoảng 30% lưu lượng thiết kế.
Khi lưu lượng giảm quá thấp, dòng dầu bên trong bánh công tác có thể xuất hiện trạng thái tuần hoàn nội bộ và phân bố áp suất không đều.
Các lực thủy lực tác động lên bánh công tác khi đó có thể trở nên mất ổn định.
Hậu quả là trục và ổ bi phải chịu thêm tải dao động, khiến mức rung tăng lên.
Do đó, duy trì điểm làm việc thích hợp cũng chính là một phần của cơ chế chống rung.
Gia nhiệt từ từ giúp tránh rung do giãn nở nhiệt
RY50-32-200 làm việc với dầu tải nhiệt nóng nên quá trình tăng nhiệt có thể ảnh hưởng đến đồng tâm của hệ thống.
Nếu thân bơm nóng lên quá nhanh trong khi thân ổ trục và bệ máy vẫn lạnh, các chi tiết có thể giãn nở với tốc độ khác nhau.
Điều này có thể tạm thời làm thay đổi vị trí tương đối giữa các bộ phận.
Gia nhiệt từ từ giúp hạn chế:
- Biến dạng nhiệt.
- Thay đổi khe hở.
- Sai lệch trục.
- Tải bất thường lên ổ bi.
- Rung trong giai đoạn tăng nhiệt.
Vì vậy, kiểm soát nhiệt cũng là một yếu tố chống rung quan trọng đối với bơm dầu nóng.
Vùng 100–130°C có thể xuất hiện rung do nước
Trong lần vận hành đầu, khi dầu được nâng tới khoảng 100–130°C, lượng nước hoặc độ ẩm còn lại trong hệ thống có thể bắt đầu bay hơi.
Điều này có thể tạo bong bóng trong dòng dầu và làm bơm rung tạm thời.
Vì vậy, cần duy trì nhiệt độ trong vùng này để khử nước trước khi tiếp tục tăng lên nhiệt độ làm việc.
Khi nước được loại bỏ, rung do hơi nước thường giảm xuống.
Mức rung cần được theo dõi trong quá trình vận hành
Theo yêu cầu vận hành của dòng RY, biên độ rung cần được kiểm soát không vượt quá khoảng 0,06 mm.
Việc theo dõi rung giúp người vận hành phát hiện sớm các bất thường trước khi chúng gây hư hỏng nghiêm trọng.
Nếu độ rung tăng dần theo thời gian, cần kiểm tra các nguyên nhân cơ khí và thủy lực thay vì chỉ tiếp tục vận hành.
Những nguyên nhân chính làm RY50-32-200 rung mạnh
Khi RY50-32-200 xuất hiện rung bất thường, cần tập trung kiểm tra các nguyên nhân như:
- Bơm và động cơ mất đồng tâm.
- Bulông nền hoặc giá đỡ lỏng.
- Đường ống truyền lực vào thân bơm.
- Ổ bi mòn hoặc bôi trơn không đúng.
- Bánh công tác mất cân bằng.
- Không khí còn trong bơm.
- Điều kiện hút không tốt.
- Xâm thực.
- Lưu lượng quá thấp.
- Rôto cọ xát.
- Giãn nở nhiệt làm thay đổi đồng tâm.
Việc xác định đúng nguồn rung giúp tránh thay thế linh kiện không cần thiết.
Cơ chế chống rung của RY50-32-200 là một hệ thống tổng thể
Có thể hình dung cơ chế giảm chấn và chống rung của RY50-32-200 theo chuỗi:
Khớp nối mềm giảm truyền xung lực nhỏ → hai ổ bi giữ trục → thân ổ trục tạo độ cứng → giá đỡ truyền tải xuống bệ → bệ chung giữ bơm và động cơ ổn định → căn đồng tâm giảm tải tuần hoàn → đường ống đỡ độc lập tránh kéo lệch bơm → dòng hút ổn định hạn chế xâm thực → điểm làm việc phù hợp giảm lực thủy lực bất thường.
Như vậy, khả năng vận hành êm không đến từ một chi tiết riêng lẻ mà là kết quả của toàn bộ thiết kế và điều kiện lắp đặt.
Cơ chế giảm chấn và chống rung khi Bơm dầu truyền nhiệt RY50-32-200 hoạt động chủ yếu dựa trên sự phối hợp giữa khớp nối mềm, hai ổ bi đỡ trục, thân ổ trục, giá đỡ, bệ máy chung và độ đồng tâm chính xác giữa bơm với động cơ. Những thành phần này giúp giữ rôto ổn định và hạn chế truyền dao động trong quá trình bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.
Bên cạnh cơ khí, điều kiện thủy lực cũng quyết định lớn đến mức rung. Mồi đầy dầu, xả khí, duy trì đường hút thông thoáng, tránh xâm thực, không vận hành quá lâu ở lưu lượng thấp và gia nhiệt từ từ đều góp phần giúp RY50-32-200 hoạt động ổn định hơn.
Cần lưu ý rằng tài liệu kỹ thuật của dòng RY không thể hiện một bộ giảm chấn chuyên dụng riêng. Vì vậy, ưu điểm chống rung của RY50-32-200 nên được hiểu là khả năng kiểm soát rung bằng kết cấu đỡ rôto, khớp nối đàn hồi, lắp đặt chính xác và chế độ vận hành phù hợp, qua đó giúp bơm duy trì trạng thái làm việc êm và bảo vệ các chi tiết cơ khí trong quá trình sử dụng lâu dài.
