Bơm dầu truyền nhiệt RY80-50-250A được thiết kế cho hệ thống tuần hoàn dầu nóng, vì vậy cụm làm kín tại vị trí trục là một bộ phận rất quan trọng. Theo tài liệu kỹ thuật của dòng RY, bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Cấu tạo này phù hợp với môi trường dầu tải nhiệt, nơi nhiệt độ cao có thể ảnh hưởng trực tiếp đến khả năng làm kín và độ ổn định của cụm trục.

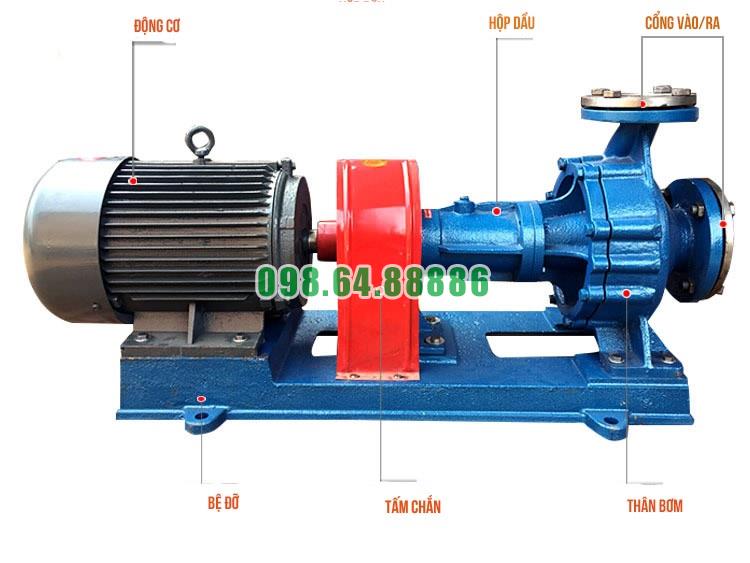

Phớt dầu được bố trí trong cụm làm kín, gần khu vực trục bơm đi qua nắp bơm và thân ổ trục.
Phớt không làm việc độc lập mà kết hợp với bộ chèn làm kín. Sự phối hợp này giúp hạn chế dầu nóng thoát ra theo trục, đồng thời hỗ trợ bảo vệ khu vực ổ bi phía sau.
Đây là kết cấu phù hợp với đặc tính của bơm dầu truyền nhiệt, bởi trục phải quay liên tục trong khi vẫn cần duy trì độ kín.
Vai trò chính của phớt dầu là hỗ trợ kiểm soát rò rỉ tại khu vực trục.
Trong điều kiện dầu nóng, phớt phải làm việc gần vùng có nhiệt độ cao hơn nhiều so với bơm nước thông thường. Vì vậy, tài liệu xác định phớt sử dụng vật liệu cao su chịu nhiệt.
Nhờ đó, cụm làm kín có khả năng thích ứng tốt hơn với điều kiện làm việc của dầu tải nhiệt.
Bơm RY80-50-250A sử dụng hai thành phần chính trong cụm làm kín là bộ chèn và phớt dầu.
Bộ chèn làm kín trực tiếp quanh trục, trong khi phớt dầu hỗ trợ giữ dầu và bảo vệ khu vực phía sau.
Cách bố trí này giúp cụm làm kín có nhiều lớp chức năng hơn so với việc chỉ sử dụng một chi tiết đơn lẻ.
Phía sau khu vực làm kín là thân ổ trục chứa hai bộ vòng bi.
Nếu dầu nóng rò rỉ nhiều về phía ổ bi, chất bôi trơn và điều kiện làm việc của vòng bi có thể bị ảnh hưởng.
Do đó, phớt dầu không chỉ có nhiệm vụ hạn chế thất thoát môi chất mà còn góp phần bảo vệ cụm ổ trục, giúp trục quay ổn định hơn trong quá trình làm việc.
Dòng RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C.
Tuy nhiên, cần phân biệt rõ rằng tài liệu chỉ cho biết phớt là loại cao su chịu nhiệt và toàn bộ bơm được thiết kế cho dầu nóng. Tài liệu không công bố riêng giới hạn nhiệt độ tối đa của bản thân phớt.
Vì vậy, có thể khẳng định kết cấu phớt phù hợp với môi trường dầu nóng trong thiết kế tổng thể của bơm, nhưng không nên gán một mức nhiệt riêng cho phớt nếu không có dữ liệu từ nhà sản xuất.
Phớt làm việc tiếp xúc với trục nên độ ổn định của trục có ảnh hưởng rất lớn đến độ bền của phớt.
Nếu trục bị lệch tâm hoặc rung mạnh, bề mặt làm kín có thể bị mài mòn không đều.
Do đó, bơm và động cơ cần được căn chỉnh chính xác. Sai lệch tại vành ngoài khớp nối được yêu cầu không vượt quá 0,1 mm.
Độ đồng tâm tốt giúp giảm rung, giảm ma sát và hỗ trợ kéo dài thời gian làm việc của phớt.
Khi bơm bắt đầu làm việc với dầu nóng, các chi tiết quanh trục sẽ giãn nở theo nhiệt độ.
Nếu nhiệt độ tăng quá nhanh, sự giãn nở không đồng đều có thể làm thay đổi khe hở tại khu vực làm kín.
Vì vậy, bơm cần được gia nhiệt sơ bộ trước khi khởi động. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình gia nhiệt từ từ giúp phớt và các chi tiết liên quan thích nghi ổn định hơn.
Theo hướng dẫn vận hành, cụm làm kín có thể xuất hiện rò rỉ nhẹ khi bơm mới đưa vào sử dụng.
Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Điều này cho thấy việc đánh giá tình trạng phớt cần dựa trên xu hướng rò rỉ và trạng thái vận hành thực tế, không nên chỉ dựa vào hiện tượng rò rỉ rất nhẹ trong giai đoạn đầu.
Cần kiểm tra phớt và bộ chèn khi lượng dầu rò rỉ tăng rõ rệt, khu vực làm kín nóng bất thường hoặc bơm xuất hiện rung mạnh.
Ngoài ra, khi tháo bơm để bảo dưỡng, phớt cần được kiểm tra về độ mòn, biến dạng hoặc hư hỏng.
Việc thay phớt kịp thời giúp hạn chế dầu nóng ảnh hưởng đến ổ bi và khu vực truyền động.
Bơm dầu truyền nhiệt RY80-50-250A có kết cấu phớt phù hợp với dầu nóng nhờ sử dụng phớt dầu cao su chịu nhiệt kết hợp với bộ chèn làm kín.
Cấu tạo này giúp hạn chế rò rỉ theo trục, bảo vệ cụm ổ bi và hỗ trợ bơm làm việc ổn định trong hệ thống dầu tải nhiệt.
Hiệu quả của phớt phụ thuộc nhiều vào độ đồng tâm của trục, quá trình gia nhiệt, tình trạng ổ bi và chế độ bảo dưỡng. Vì vậy, muốn cụm làm kín duy trì độ bền lâu dài, cần vận hành bơm đúng điều kiện nhiệt và kiểm tra khu vực phớt định kỳ
Nguyên lý vận hành an toàn của Bơm dầu truyền nhiệt RY80-50-250A tập trung vào việc chuẩn bị đầy đủ trước khi khởi động, gia nhiệt từ từ, kiểm soát đúng trình tự đóng mở van và theo dõi liên tục tình trạng bơm trong suốt quá trình làm việc. Vì bơm vận chuyển dầu tải nhiệt ở nhiệt độ cao, mọi thao tác vận hành đều phải hạn chế sốc nhiệt, thiếu dầu, sai chiều quay và làm việc ngoài vùng lưu lượng cho phép.
Trước khi vận hành RY80-50-250A, cần kiểm tra tình trạng bơm, động cơ, khớp nối, bu lông và các mối nối đường ống. Các vị trí lỏng phải được xử lý trước khi đóng điện.
Khớp nối cần được quay bằng tay để kiểm tra độ trơn và khả năng quay tự do của rôto. Nếu phát hiện tiếng cọ xát hoặc điểm kẹt, không nên khởi động bơm cho đến khi nguyên nhân được xử lý.
Bơm dầu truyền nhiệt RY80-50-250A phải được mồi đầy môi chất trước khi khởi động.
Trong quá trình mồi, nên quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi thân bơm. Việc này giúp bánh công tác tiếp xúc đầy đủ với dầu ngay khi bắt đầu quay và hạn chế tình trạng bơm làm việc khi chưa có đủ môi chất.
Đây là một trong những nguyên tắc an toàn quan trọng nhất khi vận hành RY80-50-250A.
Trước khi khởi động với dầu nóng, cần cho dầu tuần hoàn qua thân bơm để gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt cũng không được vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp hạn chế sốc nhiệt và giảm nguy cơ các chi tiết giãn nở không đồng đều.
Trước khi đưa bơm vào vận hành chính thức, cần kiểm tra chiều quay của động cơ.
Khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Nếu quay sai chiều, bơm có thể không tạo được lưu lượng và cột áp đúng yêu cầu, đồng thời làm hệ thống vận hành không ổn định.
Khi khởi động RY80-50-250A, van hút cần được mở hoàn toàn.
Van xả được đóng trước khi khởi động động cơ nhằm giảm tải ban đầu. Sau khi bơm đạt tốc độ ổn định và áp suất xả hình thành, van xả phải được mở từ từ để đưa bơm đến lưu lượng làm việc.
Không được để bơm chạy với van xả đóng quá 3 phút.
Trong quá trình vận hành, lưu lượng cần được điều chỉnh bằng van xả.
Không nên dùng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút của bơm xấu đi và gây xâm thực hoặc vận hành không ổn định.
Đây là yêu cầu quan trọng để duy trì an toàn cho RY80-50-250A khi làm việc liên tục với dầu nóng.
Bơm không được vận hành ở lưu lượng quá thấp.
Theo hướng dẫn, RY80-50-250A không nên làm việc dưới 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải vận hành ở mức lưu lượng thấp, cần xem xét sử dụng đường bypass để duy trì dòng dầu tối thiểu qua bơm.
Việc duy trì đủ lưu lượng giúp hạn chế nóng cục bộ và giảm nguy cơ bơm vận hành mất ổn định.
Trong suốt quá trình khởi động và vận hành, cần theo dõi độ rung của bơm.
Tài liệu quy định biên độ rung không được vượt quá 0,06 mm. Nếu rung tăng bất thường, cần kiểm tra ngay tình trạng đồng tâm, ổ bi, đường ống và khả năng có khí trong hệ thống.
Rung lớn kéo dài có thể làm tăng nguy cơ hư hỏng ổ trục và các chi tiết quay.
Nhiệt độ ổ trục và thân bơm cần được theo dõi thường xuyên.
Nếu ổ trục nóng bất thường, cần kiểm tra tình trạng bôi trơn và độ đồng tâm giữa bơm với động cơ.
Không nên tiếp tục vận hành nếu nhiệt độ tăng bất thường kèm theo rung hoặc tiếng ồn.
Khi dừng RY80-50-250A, chỉ nên dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Trước khi dừng động cơ, cần đóng từ từ van xả để hạn chế dòng chảy ngược làm bơm quay ngược.
Sau đó dừng động cơ và để rôto giảm tốc tự nhiên. Không nên hãm đột ngột.
Nếu bơm ngừng sử dụng trong thời gian dài, cần xả hết môi chất còn lại trong bơm.
Rôto cũng nên được quay định kỳ khoảng 180° để hạn chế bó kẹt sau thời gian dài không vận hành.
Trong quá trình vận hành, cần thường xuyên kiểm tra áp suất cửa xả, độ rung, nhiệt độ ổ trục, nhiệt độ thân bơm và lưu lượng.
Nếu xuất hiện tiếng ồn bất thường, hướng dẫn yêu cầu phải dừng bơm để kiểm tra.
Việc theo dõi liên tục giúp phát hiện sớm tình trạng thiếu dầu, tắc nghẽn, lệch tâm hoặc hư hỏng ổ bi trước khi phát triển thành sự cố lớn.
Nguyên lý vận hành an toàn của Bơm dầu truyền nhiệt RY80-50-250A dựa trên các bước cốt lõi gồm mồi đầy dầu, gia nhiệt từ từ, kiểm tra đúng chiều quay, mở van đúng trình tự, duy trì lưu lượng trong vùng cho phép và theo dõi liên tục độ rung, nhiệt độ cũng như áp suất.
Đặc biệt, cần tuân thủ các giới hạn quan trọng như chênh nhiệt giữa dầu và thân bơm không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ, không để van xả đóng quá 3 phút, không vận hành dưới 30% lưu lượng thiết kế và chỉ dừng bơm khi nhiệt độ môi chất đã xuống dưới 100°C. Đây là những nguyên tắc quan trọng giúp RY80-50-250A vận hành ổn định và an toàn trong hệ thống dầu nóng

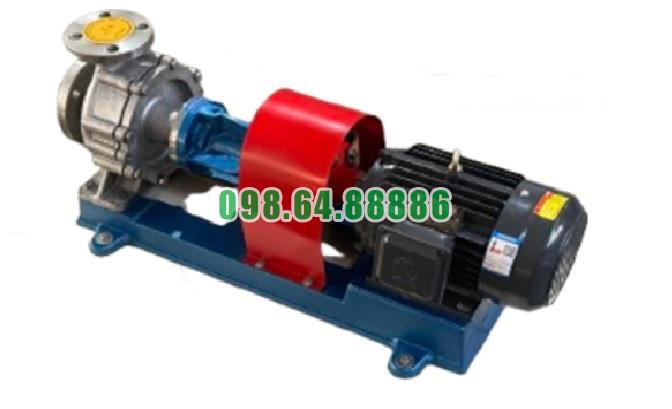

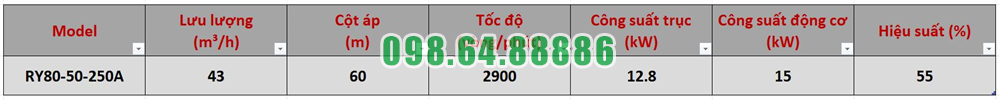

Bơm tuần hoàn dầu truyền nhiệt RY80-50-250A lưu lượng 43 m3/h, cột áp 60 m, công suất 15 kW
