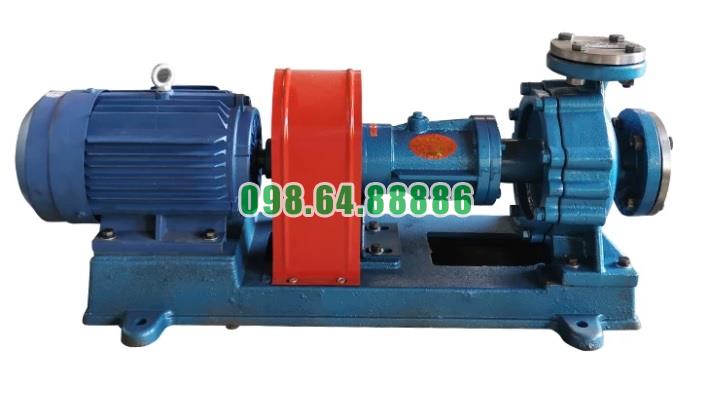

Các bộ phận chính tạo nên bơm dầu truyền nhiệt RY125-80-250
Bơm dầu truyền nhiệt RY125-80-250 được cấu thành từ nhiều bộ phận phối hợp để hút, đẩy và tuần hoàn dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp. Mỗi bộ phận đảm nhiệm một chức năng riêng, từ truyền năng lượng, tạo dòng, dẫn hướng dầu đến duy trì độ kín và hỗ trợ bơm làm việc ổn định.
Do phải vận hành với dầu có nhiệt độ cao, kết cấu của bơm cần phù hợp với điều kiện nhiệt, áp suất, độ nhớt và yêu cầu làm kín. Việc hiểu rõ các bộ phận chính giúp người sử dụng dễ dàng lựa chọn, lắp đặt, kiểm tra và bảo dưỡng bơm RY125-80-250 đúng kỹ thuật.

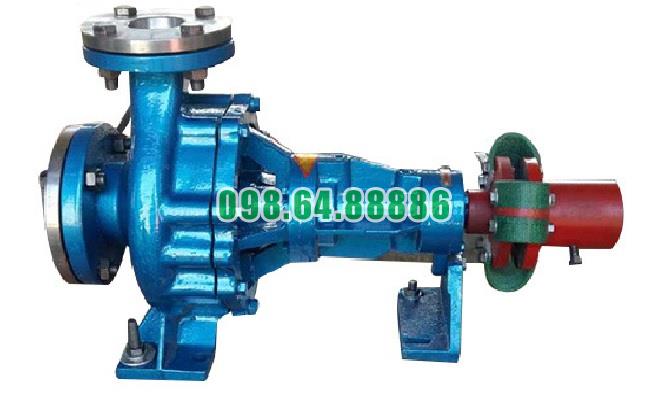

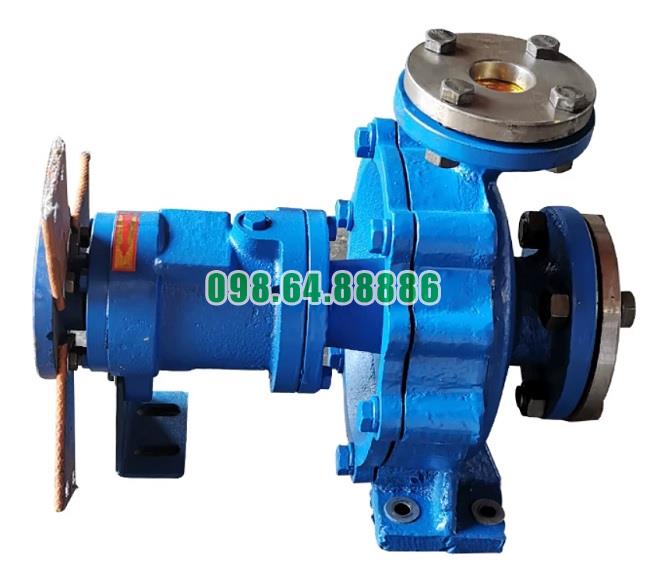

Thân bơm của RY125-80-250
Thân bơm là bộ phận bao quanh bánh công tác và tạo đường dẫn cho dầu truyền nhiệt từ cửa hút đến cửa xả. Đây là chi tiết chịu áp suất bên trong, tác động của nhiệt độ và tải từ đường ống kết nối.
Thân bơm cần có độ cứng phù hợp để duy trì hình dạng buồng bơm trong quá trình vận hành. Khi thân bơm ổn định, dòng dầu có điều kiện đi theo hướng thiết kế và các chi tiết bên trong được bảo vệ tốt hơn.
Buồng dẫn dòng
Buồng dẫn dòng có nhiệm vụ thu gom dầu sau khi rời bánh công tác, định hướng dòng chảy và chuyển một phần động năng thành áp năng. Hình dạng buồng bơm ảnh hưởng đến tổn thất thủy lực và khả năng tạo cột áp.
Nếu bên trong buồng có cặn, mài mòn hoặc biến dạng, dòng dầu có thể bị cản trở. Khi bơm giảm lưu lượng hoặc áp suất xả, cần kiểm tra cả thân bơm và đường ống liên quan.
Cửa hút và cửa xả
Cửa hút là vị trí dầu tải nhiệt đi vào bơm, còn cửa xả là nơi dầu được đưa vào đường ống cấp. Hai vị trí này phải phù hợp với kích thước, hướng lắp và điều kiện của hệ thống.
Cửa hút cần bảo đảm dầu đi vào bánh công tác thuận lợi. Cửa xả cần dẫn dầu ra ổn định và hạn chế tổn thất tại vị trí kết nối.
Bánh công tác tạo dòng dầu
Bánh công tác là bộ phận trực tiếp truyền năng lượng từ trục bơm cho dầu tải nhiệt. Khi quay, các cánh bơm đưa dầu từ vùng tâm ra phía ngoài dưới tác động của lực ly tâm.
Năng lượng do bánh công tác truyền cho dầu tạo ra vận tốc và góp phần hình thành cột áp khi dầu đi qua thân bơm. Đây là bộ phận có ảnh hưởng lớn đến lưu lượng, áp suất và công suất của bơm.

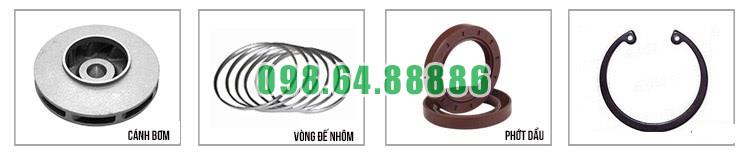

Cánh bơm
Các cánh bơm tiếp xúc trực tiếp với dòng dầu và làm thay đổi hướng chuyển động của dầu. Hình dạng, góc cánh và số lượng cánh ảnh hưởng đến đặc tính làm việc của bánh công tác.
Cánh bị mòn, cong hoặc bám cặn có thể làm giảm khả năng tạo dòng. Dầu chứa tạp chất cũng có thể làm tăng mài mòn tại bề mặt cánh.
Cân bằng bánh công tác
Bánh công tác cần được cân bằng để giảm lực ly tâm không đều khi quay. Mất cân bằng có thể làm tăng rung động và ảnh hưởng đến trục, ổ trục, phớt cùng thân bơm.
Khi bơm rung mạnh hoặc phát tiếng ồn bất thường, cần kiểm tra bánh công tác bên cạnh việc kiểm tra khớp nối và ổ trục.
Trục bơm truyền mô men
Trục bơm có nhiệm vụ truyền mô men từ động cơ qua khớp nối đến bánh công tác. Trục phải duy trì độ cứng, độ thẳng và độ đồng tâm trong quá trình quay.
Trục làm việc trong điều kiện có tải thủy lực, lực cơ học và ảnh hưởng của nhiệt độ. Nếu trục bị cong, mòn hoặc lệch, bánh công tác có thể quay không ổn định và phớt làm kín nhanh hỏng.
Vị trí lắp bánh công tác
Bánh công tác được cố định trên trục để nhận chuyển động quay. Vị trí lắp phải bảo đảm độ chắc chắn và khoảng cách làm việc phù hợp với thân bơm.
Lắp sai hoặc lỏng tại vị trí này có thể làm bánh công tác rung, va chạm hoặc giảm khả năng tạo áp suất.
Bề mặt trục tại khu vực phớt
Khu vực trục tiếp xúc với phớt cần có bề mặt phù hợp, không bị xước sâu hoặc mòn thành rãnh. Bề mặt không đạt có thể làm giảm độ kín và gây rò rỉ dầu nóng.
Khi thay phớt, cần kiểm tra cả tình trạng trục để tránh hiện tượng rò rỉ tái diễn sau thời gian ngắn.

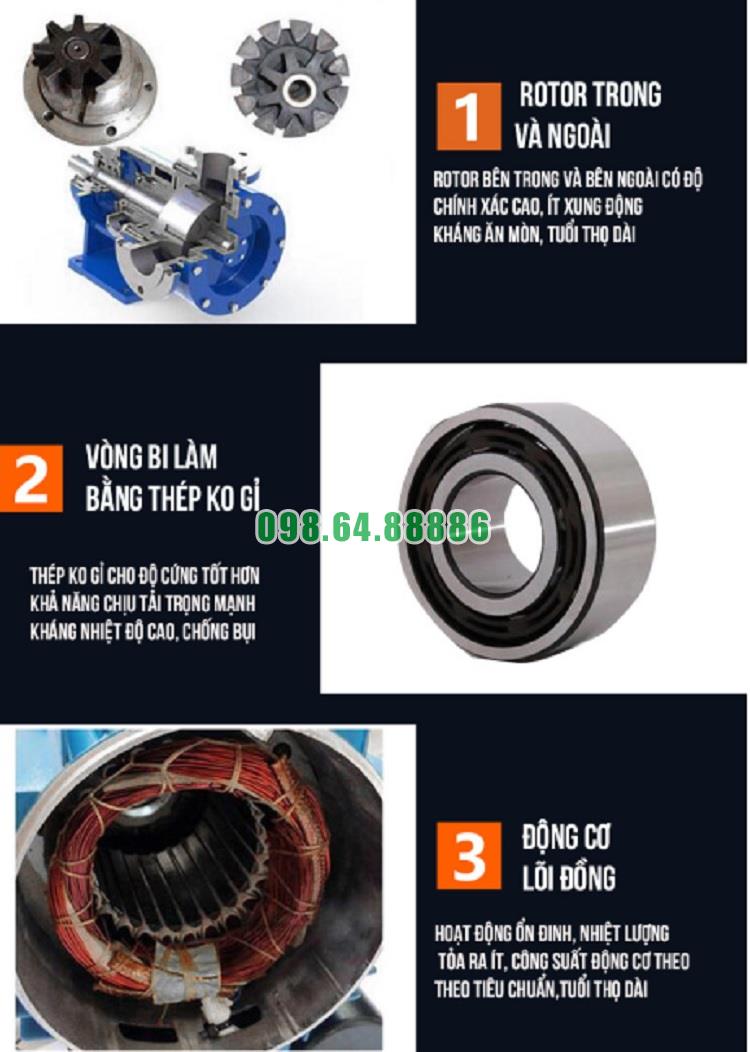

Ổ trục đỡ và ổn định trục bơm
Ổ trục có nhiệm vụ đỡ trục và giúp trục quay ổn định. Bộ phận này chịu tải từ trọng lượng chi tiết quay, lực thủy lực và tác động của khớp nối.
Trong quá trình vận hành, ổ trục phát sinh nhiệt do ma sát. Nhiệt độ ổ trục cần được kiểm soát để bảo vệ chất bôi trơn và duy trì tuổi thọ của cụm bơm.
Bôi trơn ổ trục
Chất bôi trơn giúp giảm ma sát và hỗ trợ tản nhiệt tại ổ trục. Loại và lượng chất bôi trơn cần phù hợp với điều kiện vận hành của bơm.
Thiếu bôi trơn có thể làm ổ trục nóng và mòn nhanh. Bôi trơn không phù hợp cũng có thể gây tăng nhiệt hoặc ảnh hưởng đến khả năng quay.
Dấu hiệu ổ trục gặp vấn đề
Nhiệt độ tăng, tiếng kêu, rung động hoặc độ rơ tại trục có thể là dấu hiệu ổ trục bị mòn, thiếu bôi trơn hoặc chịu tải lệch.
Nếu không xử lý sớm, ổ trục hư hỏng có thể ảnh hưởng đến trục, bánh công tác, phớt và động cơ.

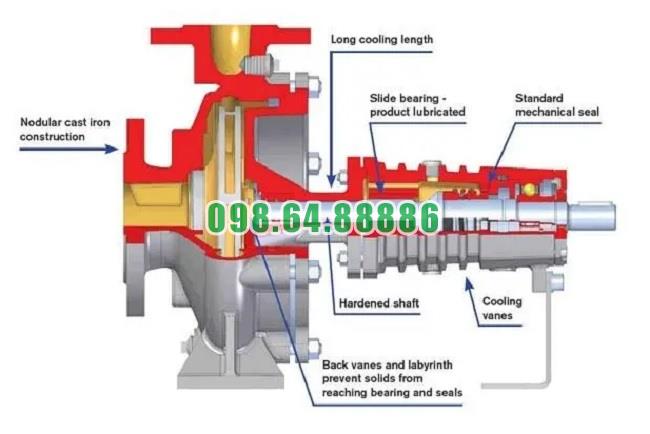

Phớt làm kín dầu truyền nhiệt
Phớt làm kín được lắp tại vị trí trục đi qua thân bơm và có nhiệm vụ ngăn dầu nóng rò rỉ ra ngoài. Đây là bộ phận đặc biệt quan trọng trong bơm dầu truyền nhiệt vì môi chất có nhiệt độ cao.
Phớt cần phù hợp với nhiệt độ, áp suất, tốc độ quay và tính chất hóa học của dầu. Lắp đặt chính xác giúp duy trì độ kín trong quá trình vận hành.
Phớt cơ khí
Phớt cơ khí gồm phần quay gắn với trục và phần cố định gắn với thân bơm. Hai bề mặt làm kín tiếp xúc với nhau, cho phép trục quay nhưng hạn chế dầu đi qua.
Bề mặt phớt cần sạch, phẳng và không bị xước. Cặn dầu hoặc tạp chất lọt vào vùng tiếp xúc có thể làm tăng mài mòn.
Gioăng và vòng đàn hồi
Gioăng, vòng đàn hồi hỗ trợ làm kín giữa các chi tiết của phớt và giữa phớt với trục hoặc thân bơm. Vật liệu phải tương thích với dầu và nhiệt độ làm việc.
Gioăng bị chai, biến dạng hoặc trương nở có thể làm giảm khả năng làm kín và gây rò rỉ.

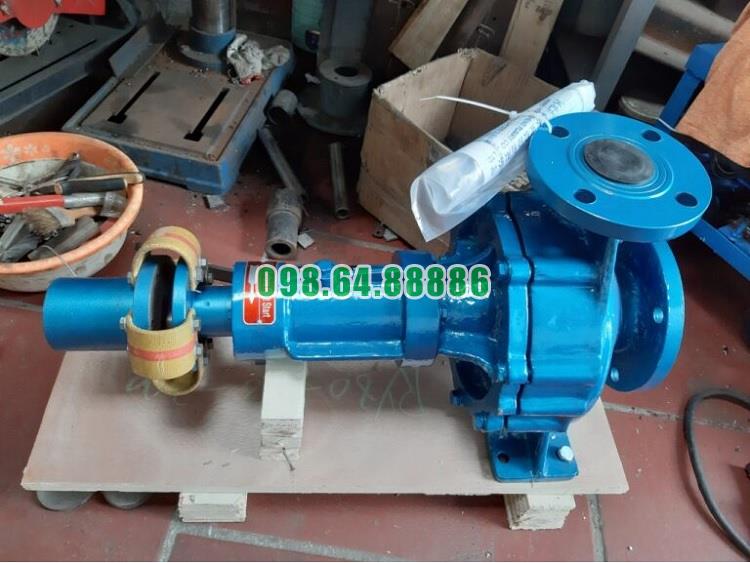

Khớp nối giữa động cơ và bơm
Khớp nối truyền mô men từ trục động cơ đến trục bơm. Bộ phận này cần được căn chỉnh đồng tâm để giảm lực lệch và rung động trong quá trình hoạt động.
Khớp nối cũng giúp liên kết hai trục trong cùng một cụm máy, nhưng không thể bù cho sai lệch lớn hoặc nền móng không ổn định.
Vai trò của căn tâm
Căn tâm chính xác giúp tải được phân bố phù hợp lên trục, ổ trục và phớt. Khi khớp nối lệch, bơm có thể rung, phát tiếng ồn và làm phớt mòn nhanh.
Sau khi nối đường ống, cần kiểm tra lại căn tâm vì lực từ đường ống có thể làm thay đổi vị trí tương đối của bơm và động cơ.
Bộ phận bảo vệ khớp nối
Khớp nối cần có bộ phận che chắn để bảo vệ người vận hành khỏi chi tiết quay. Bộ phận bảo vệ cũng giúp hạn chế tiếp xúc với dầu hoặc bụi từ môi trường.
Khi kiểm tra khớp nối, cần dừng bơm, cô lập nguồn điện và bảo đảm trục không thể quay ngoài ý muốn.

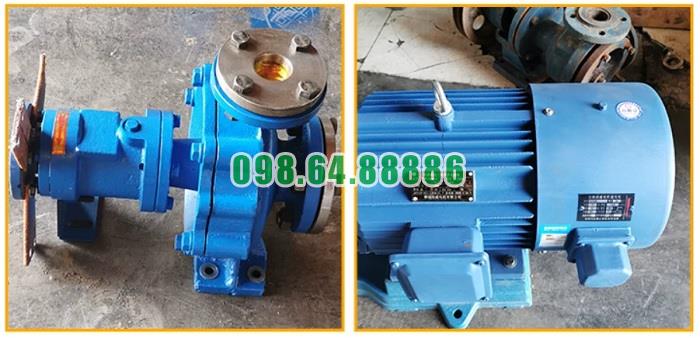

Động cơ dẫn động bơm
Động cơ cung cấp năng lượng cho trục và bánh công tác. Công suất động cơ phải phù hợp với lưu lượng, cột áp, độ nhớt, nhiệt độ và hiệu suất của bơm.
Nếu sử dụng động cơ công suất 55 kW, cần kiểm tra sự tương thích với điểm làm việc cụ thể của RY125-80-250. Công suất động cơ không thể thay thế cho việc tính toán điều kiện thực tế của hệ thống.
Yêu cầu về nguồn điện
Nguồn điện, tủ điều khiển, dây dẫn và thiết bị bảo vệ phải phù hợp với động cơ. Cần kiểm tra điện áp, tần số, dòng điện và phương án khởi động.
Mất pha, sụt áp hoặc đầu nối lỏng có thể làm động cơ phát nhiệt và ảnh hưởng đến bơm.
Kiểm tra chiều quay
Chiều quay của động cơ phải đúng với chiều quay thiết kế của bánh công tác. Nếu quay ngược, bơm có thể không đạt lưu lượng và tạo tải bất thường.
Chiều quay cần được kiểm tra trước khi vận hành chính thức và sau khi đấu nối hoặc sửa chữa động cơ.

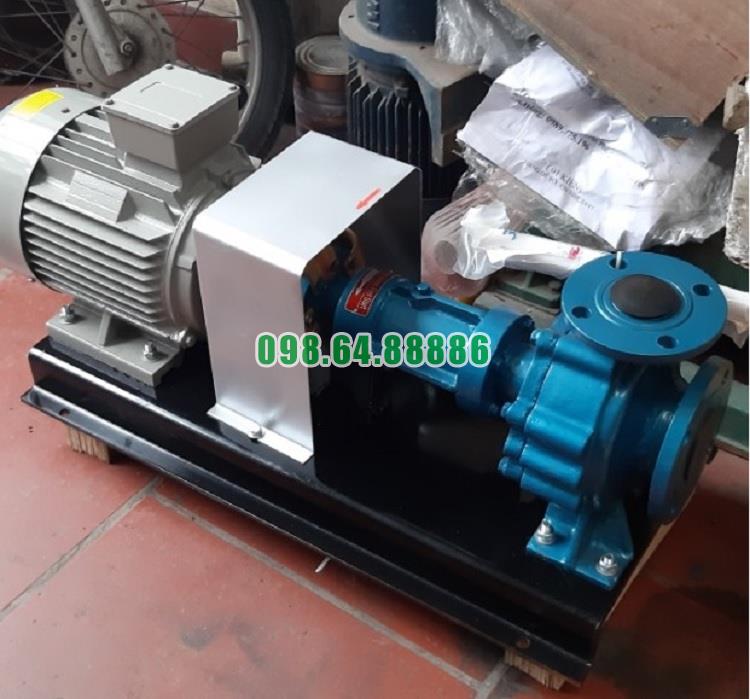

Bệ máy và kết cấu lắp đặt
Bệ máy giữ toàn bộ cụm bơm và động cơ ở vị trí ổn định. Bệ cần đủ cứng, phẳng và có khả năng chịu trọng lượng cùng rung động khi vận hành.
Nền móng yếu hoặc bu lông neo lỏng có thể làm cụm bơm dịch chuyển, gây lệch tâm và tăng rung động.
Giá đỡ đường ống
Đường ống cấp và hồi phải có giá đỡ riêng để không truyền trọng lượng hoặc lực giãn nở lên thân bơm. Lực từ đường ống có thể làm biến dạng mặt bích và ảnh hưởng đến phớt.
Sau khi hoàn thành kết nối đường ống, cần kiểm tra lại độ đồng tâm và tình trạng bệ máy.
Không gian bảo trì
Vị trí đặt bơm cần có đủ không gian để kiểm tra phớt, ổ trục, khớp nối, cửa hút và cửa xả. Không gian phù hợp giúp rút ngắn thời gian bảo trì và xử lý sự cố.
Khu vực quanh bơm cũng cần thông thoáng để hỗ trợ tản nhiệt tự nhiên.
Các mối ghép và bộ phận kết nối
Mặt bích, bu lông, gioăng và các mối ghép giúp kết nối thân bơm với đường ống và nắp bơm. Những bộ phận này phải duy trì độ kín trong điều kiện dầu nóng và áp suất tuần hoàn.
Bu lông cần được siết đều, gioăng phải phù hợp với nhiệt độ và dầu. Mối ghép lỏng hoặc gioăng sai vật liệu có thể gây rò rỉ.
Mặt bích cửa hút và cửa xả
Mặt bích phải đồng tâm với đường ống và không chịu lực lệch. Khi lắp đặt, cần tránh dùng bu lông để kéo đường ống về phía bơm.
Sai lệch mặt bích có thể tạo ứng suất lên thân bơm và làm giảm độ kín.
Gioăng làm kín mối ghép
Gioăng cần có khả năng chịu nhiệt và tương thích với dầu tải nhiệt. Gioăng bị chai, nứt hoặc biến dạng cần được thay thế.
Sau khi lắp gioăng mới, cần kiểm tra rò rỉ trong quá trình chạy thử và vận hành ổn định.
Cửa hút, cửa xả và hệ thống đường ống
Cửa hút và cửa xả kết nối bơm với mạch tuần hoàn dầu. Đường ống cần được tính toán theo lưu lượng, cột áp, nhiệt độ và độ nhớt của dầu.
Đường hút phải thông thoáng, hạn chế co gấp và tránh điểm tích khí. Đường xả phải đáp ứng tổng trở lực của hệ thống.
Bộ lọc trên đường hút
Bộ lọc giúp hạn chế cặn và tạp chất đi vào bơm. Tuy nhiên, bộ lọc quá bẩn sẽ làm tăng tổn thất và giảm khả năng cấp dầu.
Cần kiểm tra, vệ sinh bộ lọc theo điều kiện thực tế để duy trì dòng dầu ổn định.
Van điều chỉnh trên đường xả
Van trên đường xả giúp điều chỉnh lưu lượng theo yêu cầu của hệ thống. Việc đóng mở cần thực hiện từ từ để hạn chế dao động áp suất.
Không nên dùng van đường hút để tiết lưu vì có thể làm giảm điều kiện cấp dầu và tăng nguy cơ xâm thực.
Các bộ phận đo lường và bảo vệ
Hệ thống bơm dầu truyền nhiệt cần có thiết bị đo để theo dõi áp suất, nhiệt độ, dòng điện và độ rung. Các thiết bị này không trực tiếp tạo dòng nhưng giúp bảo vệ các bộ phận chính của bơm.
Thông tin đo được giúp người vận hành nhận biết sớm tình trạng thiếu dầu, tắc đường ống, quá tải hoặc phát nhiệt bất thường.
Đồng hồ áp suất
Đồng hồ áp suất tại cửa hút và cửa xả giúp đánh giá điều kiện hút, đẩy của bơm. Chênh lệch áp suất thay đổi có thể phản ánh sự thay đổi của lưu lượng hoặc trở lực hệ thống.
Cần bố trí thiết bị đo tại vị trí dễ quan sát và bảo vệ khỏi nhiệt quá cao.
Cảm biến nhiệt độ
Cảm biến nhiệt độ giúp theo dõi dầu, thân bơm, ổ trục hoặc các vị trí quan trọng. Nhiệt độ tăng bất thường cần được kiểm tra cùng với lưu lượng và độ rung.
Theo dõi nhiệt giúp bảo vệ phớt, ổ trục và chất lượng dầu.
Thiết bị bảo vệ động cơ
Rơ le nhiệt, thiết bị bảo vệ quá tải, mất pha và ngắn mạch giúp hạn chế hư hỏng động cơ. Thiết bị bảo vệ cần được lựa chọn phù hợp với công suất và dòng điện của động cơ.
Hệ thống nên có phương án dừng bơm khi phát hiện điều kiện vận hành không an toàn.
Sự phối hợp giữa các bộ phận của bơm
Các bộ phận của RY125-80-250 không hoạt động độc lập. Động cơ truyền mô men qua khớp nối và trục, bánh công tác tạo dòng, thân bơm dẫn hướng, phớt duy trì độ kín, còn ổ trục bảo đảm trục quay ổn định.
Nếu một bộ phận bị hư hỏng, các bộ phận khác có thể chịu ảnh hưởng. Ví dụ, khớp nối lệch có thể làm hỏng ổ trục và phớt, trong khi dầu có cặn có thể làm mòn bánh công tác và thân bơm.
Ảnh hưởng của căn chỉnh
Căn chỉnh chính xác giúp trục, khớp nối và bánh công tác làm việc ổn định. Căn chỉnh sai làm tăng rung động, ma sát và nhiệt tại nhiều vị trí.
Cần kiểm tra căn chỉnh sau khi lắp đặt, sau khi sửa chữa và khi đường ống được tháo lắp.
Ảnh hưởng của chất lượng dầu
Dầu có cặn, tạp chất hoặc bị biến chất có thể ảnh hưởng đến bánh công tác, thân bơm, phớt và đường ống. Độ nhớt bất thường cũng làm thay đổi tải của động cơ.
Kiểm soát chất lượng dầu giúp bảo vệ đồng thời nhiều bộ phận của bơm.
Các bộ phận chính tạo nên bơm dầu truyền nhiệt RY125-80-250 gồm thân bơm, bánh công tác, trục, ổ trục, phớt làm kín, khớp nối, động cơ, bệ máy, cửa hút, cửa xả và các mối ghép, thiết bị đo lường, bảo vệ.
Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng cùng phối hợp để hút, đẩy và tuần hoàn dầu tải nhiệt trong hệ thống công nghiệp. Cấu tạo bơm cần phù hợp với nhiệt độ, độ nhớt, áp suất và yêu cầu vận hành liên tục.
Khi các bộ phận được lựa chọn đúng, lắp đặt chính xác và bảo trì định kỳ, bơm RY125-80-250 có thể duy trì dòng dầu ổn định, hạn chế rò rỉ và hỗ trợ hệ thống gia nhiệt hoạt động an toàn, bền bỉ.
Ứng dụng bơm dầu truyền nhiệt RY125-80-250 trong hệ thống công nghiệp
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống dầu nóng của nhà máy. Bơm đưa dầu từ lò gia nhiệt đến bồn phản ứng, bồn chứa, máy sấy, máy ép, bộ trao đổi nhiệt hoặc đường ống cần gia nhiệt. Sau khi truyền nhiệt, dầu quay về đường hồi để tiếp tục chu trình.
Thiết bị phù hợp với các quy trình cần gia nhiệt gián tiếp và duy trì nhiệt độ ổn định trong thời gian dài. Dầu nóng truyền nhiệt qua áo bồn, coil, tấm gia nhiệt hoặc bộ trao đổi nhiệt mà không nhất thiết tiếp xúc trực tiếp với nguyên liệu.
Ứng dụng thực tế của bơm RY125-80-250 phụ thuộc vào lưu lượng, cột áp, nhiệt độ dầu, độ nhớt, tổng trở lực và cấu hình của từng hệ thống. Vì vậy, model bơm cần được lựa chọn dựa trên điều kiện vận hành cụ thể thay vì chỉ căn cứ vào kích thước đường ống.
Vai trò của bơm RY125-80-250 trong hệ thống dầu nóng
Tuần hoàn dầu tải nhiệt
Bơm tạo dòng chảy để dầu nóng di chuyển từ nguồn gia nhiệt đến các thiết bị sử dụng nhiệt. Dầu sau khi truyền nhiệt được đưa về đường hồi, tiếp tục được gia nhiệt rồi quay lại chu trình.
Dòng tuần hoàn ổn định giúp các thiết bị nhận nhiệt đều hơn. Nếu lưu lượng dầu thay đổi lớn, nhiệt độ trong bồn, máy sấy hoặc bộ trao đổi nhiệt cũng có thể dao động.
Cấp nhiệt gián tiếp cho thiết bị công nghệ
Dầu nóng có thể đi qua áo bồn, coil hoặc bộ trao đổi nhiệt để truyền nhiệt cho sản phẩm. Phương pháp này hạn chế việc nguyên liệu tiếp xúc trực tiếp với ngọn lửa hoặc bề mặt gia nhiệt.
Bơm RY125-80-250 duy trì dòng dầu qua vùng trao đổi nhiệt, hỗ trợ quá trình gia nhiệt ổn định và giảm nguy cơ hình thành điểm quá nhiệt cục bộ.
Duy trì nhiệt độ trong quá trình sản xuất
Nhiệt độ ảnh hưởng đến độ nhớt, trạng thái, tốc độ phản ứng và chất lượng của nhiều loại nguyên liệu. Bơm giúp vận chuyển dầu nóng đến đúng vị trí cần cấp nhiệt theo thiết kế của hệ thống.
Khi kết hợp với lò dầu nóng, van điều khiển và cảm biến, bơm hỗ trợ nhà máy duy trì điều kiện nhiệt phù hợp cho từng công đoạn.
Ứng dụng trong ngành hóa chất
Gia nhiệt bồn phản ứng
Trong sản xuất hóa chất, bồn phản ứng cần được gia nhiệt để hỗ trợ các quá trình tổng hợp, hòa tan, biến tính hoặc tạo sản phẩm trung gian. Dầu nóng được tuần hoàn qua áo bồn hoặc coil gia nhiệt.
Bơm RY125-80-250 đưa dầu đến bồn phản ứng và duy trì dòng hồi về lò gia nhiệt. Nhiệt truyền đều qua thành bồn giúp hạn chế chênh lệch nhiệt trong nguyên liệu.
Gia nhiệt bồn phối trộn
Một số nguyên liệu hóa chất có độ nhớt cao và cần được giữ nóng để dễ khuấy trộn. Dầu nóng đi qua áo bồn, giúp nguyên liệu duy trì trạng thái phù hợp.
Dòng dầu ổn định hỗ trợ quá trình phối trộn diễn ra đều hơn và hạn chế nguyên liệu bị đặc hoặc tạo cặn do nhiệt phân bố không đồng đều.
Gia nhiệt thiết bị cô đặc
Thiết bị cô đặc cần nguồn nhiệt liên tục để tách dung môi và tăng nồng độ sản phẩm. Dầu truyền nhiệt có thể cấp nhiệt qua áo thiết bị hoặc bộ trao đổi nhiệt.
Bơm giúp duy trì dòng dầu qua thiết bị, hỗ trợ quá trình cô đặc diễn ra trong điều kiện nhiệt ổn định.
Ứng dụng trong sản xuất nhựa và polymer
Gia nhiệt bồn phản ứng polymer
Bồn phản ứng polymer cần nhiệt để thực hiện quá trình trùng hợp hoặc biến tính. Dầu nóng được bơm qua áo bồn để truyền nhiệt gián tiếp cho nguyên liệu.
Bơm RY125-80-250 giúp duy trì lưu lượng dầu, hỗ trợ kiểm soát nhiệt độ phản ứng, độ nhớt và trạng thái của polymer.
Gia nhiệt máy đùn nhựa
Nguyên liệu nhựa cần được gia nhiệt để chuyển sang trạng thái mềm hoặc nóng chảy trước khi đi qua khuôn. Một số máy đùn sử dụng dầu tải nhiệt trong các vùng gia nhiệt hoặc bộ trao đổi nhiệt.
Bơm đưa dầu nóng qua các vùng làm việc của máy, hỗ trợ quá trình đùn diễn ra ổn định hơn.
Gia nhiệt khuôn và máy ép nhựa
Khuôn và máy ép cần duy trì nhiệt độ phù hợp để sản phẩm điền đầy, định hình và ổn định kích thước. Dầu nóng được đưa qua các đường dầu trong khuôn hoặc bàn ép.
Dòng dầu ổn định giúp hạn chế lỗi do khuôn thiếu nhiệt, quá nhiệt cục bộ, cong vênh hoặc không đồng đều bề mặt.
Ứng dụng trong ngành cao su
Gia nhiệt máy cán và máy phối trộn
Hỗn hợp cao su có độ nhớt thay đổi theo nhiệt độ. Dầu nóng có thể được dùng để gia nhiệt trục cán, máy phối trộn và bồn chứa nguyên liệu.
Bơm RY125-80-250 tuần hoàn dầu qua vùng gia nhiệt, giúp nguyên liệu đạt trạng thái phù hợp trước khi cán hoặc tạo hình.
Gia nhiệt khuôn lưu hóa
Nhiệt độ ảnh hưởng trực tiếp đến quá trình lưu hóa cao su. Dầu nóng được đưa qua các kênh trong khuôn hoặc buồng lưu hóa để duy trì nhiệt đều.
Bơm hỗ trợ phân phối dầu đến toàn bộ khu vực gia nhiệt, giúp sản phẩm có tính chất ổn định hơn sau khi lưu hóa.
Ứng dụng trong ngành dầu khí và hóa dầu
Gia nhiệt bồn chứa dầu nặng
Dầu nặng và một số sản phẩm dầu khí có độ nhớt cao khi nhiệt độ giảm. Hệ thống dầu nóng được sử dụng để duy trì nhiệt trong bồn chứa.
Bơm RY125-80-250 tuần hoàn dầu qua coil hoặc jacket trong bồn, giúp sản phẩm duy trì trạng thái phù hợp cho lưu trữ và bơm chuyển.
Gia nhiệt đường ống dầu
Một số đường ống vận chuyển sản phẩm có độ nhớt cao cần được bù nhiệt để hạn chế nguội và tăng độ nhớt. Dầu nóng được tuần hoàn qua jacket hoặc đường gia nhiệt bao quanh ống.
Bơm cấp lưu lượng dầu đến các khu vực cần gia nhiệt. Khi thiết kế hệ thống, cần tính chiều dài đường ống và tổng trở lực của mạch.
Cấp nhiệt cho bộ trao đổi nhiệt
Trong nhà máy hóa dầu, dầu nóng có thể đi qua bộ trao đổi nhiệt để gia nhiệt cho dòng sản phẩm hoặc môi chất công nghệ.
Bơm RY125-80-250 duy trì dòng dầu qua bộ trao đổi nhiệt, hỗ trợ kiểm soát nhiệt độ đầu ra và ổn định quá trình sản xuất.
Ứng dụng trong ngành thực phẩm
Gia nhiệt dầu thực vật và chất béo
Dầu thực vật, chất béo và nguyên liệu dạng sệt có thể cần gia nhiệt để duy trì độ lỏng phù hợp. Dầu nóng được tuần hoàn qua áo bồn hoặc bộ trao đổi nhiệt.
Bơm giúp truyền nhiệt gián tiếp cho nguyên liệu, hỗ trợ quá trình khuấy trộn, định lượng và bơm chuyển. Mạch dầu nóng cần được tách biệt với sản phẩm.
Gia nhiệt bồn nấu và bồn phối trộn
Bồn nấu, bồn khuấy và bồn phối trộn có thể sử dụng áo gia nhiệt bằng dầu truyền nhiệt. Dầu nóng giúp nhiệt phân bố đều trên bề mặt trao đổi nhiệt.
Bơm duy trì lưu lượng qua bồn trong suốt thời gian sản xuất, hỗ trợ nguyên liệu đạt nhiệt độ theo yêu cầu công nghệ.
Ứng dụng trong ngành dược phẩm và mỹ phẩm
Gia nhiệt bồn nhũ hóa
Bồn nhũ hóa trong ngành dược phẩm và mỹ phẩm có thể cần nhiệt để xử lý kem, sáp, dầu nền hoặc chất nhũ hóa. Dầu nóng truyền nhiệt qua áo bồn.
Bơm RY125-80-250 giúp duy trì dòng dầu đều trong quá trình khuấy và nhũ hóa, hỗ trợ kiểm soát độ nhớt và cấu trúc sản phẩm.
Gia nhiệt nguyên liệu có độ nhớt cao
Một số nguyên liệu dược phẩm và mỹ phẩm trở nên đặc khi nhiệt độ giảm. Dầu nóng giúp nguyên liệu dễ khuấy, bơm và chiết rót hơn.
Bơm tuần hoàn dầu qua áo bồn hoặc bộ trao đổi nhiệt. Phớt và gioăng cần phù hợp với nhiệt độ, loại dầu và yêu cầu làm kín của dây chuyền.
Ứng dụng trong ngành dệt nhuộm
Gia nhiệt máy nhuộm và bồn xử lý
Máy nhuộm, bồn xử lý và thiết bị hoàn tất có thể sử dụng dầu nóng để duy trì nhiệt độ theo chương trình sản xuất. Bơm đưa dầu qua các đường gia nhiệt của thiết bị.
Dòng dầu ổn định hỗ trợ hạn chế dao động nhiệt, qua đó giúp quá trình xử lý vải diễn ra đồng đều hơn.
Gia nhiệt máy sấy vải
Dầu truyền nhiệt đi qua dàn trao đổi nhiệt để làm nóng không khí trước khi đưa vào buồng sấy. Bơm duy trì dòng dầu qua dàn gia nhiệt.
Lưu lượng ổn định giúp kiểm soát nhiệt độ không khí và hỗ trợ quá trình giảm ẩm của vải.
Ứng dụng trong sản xuất gỗ ép
Gia nhiệt máy ép ván
Máy ép ván ép, ván dăm và MDF cần nhiệt để keo đóng rắn và liên kết vật liệu. Dầu nóng được bơm qua bàn ép hoặc tấm gia nhiệt.
Bơm giúp phân phối dầu đến các vùng gia nhiệt, hỗ trợ duy trì nhiệt đều trên bề mặt bàn ép và cải thiện độ kết dính của sản phẩm.
Gia nhiệt máy sấy gỗ
Một số hệ thống sấy gỗ sử dụng dầu nóng để gia nhiệt không khí. Dầu đi qua bộ trao đổi nhiệt trước khi không khí được đưa vào buồng sấy.
Bơm duy trì dòng dầu qua dàn gia nhiệt, hỗ trợ kiểm soát nhiệt độ theo loại gỗ và độ ẩm vật liệu.
Ứng dụng trong sản xuất nhựa đường và vật liệu xây dựng
Gia nhiệt bồn chứa nhựa đường
Nhựa đường và bitum có độ nhớt cao khi nguội. Hệ thống dầu nóng được dùng để gia nhiệt gián tiếp cho bồn chứa và đường ống.
Bơm RY125-80-250 tuần hoàn dầu qua coil trong bồn, giúp nhựa đường duy trì trạng thái phù hợp cho lưu trữ và bơm chuyển.
Gia nhiệt bồn phối trộn vật liệu
Nhựa biến tính, vật liệu chống thấm và một số hỗn hợp xây dựng cần được gia nhiệt để phối trộn. Dầu nóng được đưa qua áo bồn hoặc bộ trao đổi nhiệt.
Dòng dầu ổn định giúp hạn chế nguyên liệu bị nguội, đóng đặc hoặc thay đổi độ nhớt trong quá trình sản xuất.
Ứng dụng trong hệ thống máy sấy công nghiệp
Sấy nguyên liệu và sản phẩm
Dầu truyền nhiệt có thể cấp nhiệt cho dàn trao đổi nhiệt trong máy sấy. Không khí được làm nóng rồi đưa vào buồng sấy để giảm độ ẩm của nguyên liệu hoặc sản phẩm.
Bơm giúp dầu lưu thông qua dàn gia nhiệt, hỗ trợ duy trì nhiệt độ không khí trong suốt chu kỳ sấy.
Sấy trong nhiều ngành sản xuất
Hệ thống máy sấy dùng dầu nóng có thể được ứng dụng trong ngành thực phẩm, hóa chất, dược phẩm, dệt may, gỗ và thức ăn chăn nuôi.
Hiệu quả sấy phụ thuộc vào lưu lượng dầu, diện tích trao đổi nhiệt, nhiệt độ, tốc độ không khí và độ ẩm của vật liệu. Bơm là bộ phận bảo đảm dầu được cấp liên tục đến dàn gia nhiệt.
Điều kiện để ứng dụng bơm RY125-80-250 hiệu quả
Lưu lượng và cột áp phù hợp
Lưu lượng cần đáp ứng tổng nhu cầu của các thiết bị sử dụng nhiệt. Cột áp phải đủ để dầu vượt qua tổn thất trong đường ống, van, bộ lọc, áo bồn và bộ trao đổi nhiệt.
Nếu hệ thống có nhiều nhánh hoặc đường ống dài, cần tính tổng trở lực trước khi lựa chọn bơm.
Nhiệt độ và độ nhớt phù hợp
Độ nhớt dầu thay đổi theo nhiệt độ. Dầu quá đặc làm tăng tải trong giai đoạn khởi động, còn dầu quá nóng có thể ảnh hưởng đến phớt, gioăng và ổ trục.
Bơm cần được sử dụng với loại dầu và nhiệt độ nằm trong giới hạn phù hợp với cấu hình thiết bị.
Lắp đặt đúng kỹ thuật
Bơm cần được đặt trên bệ chắc chắn, khớp nối phải được căn chỉnh và đường ống phải có giá đỡ độc lập. Đường hút cần kín, thông thoáng và hạn chế lọt khí.
Lắp đặt đúng giúp giảm rung, giảm tải lên trục và duy trì dòng dầu ổn định trong thời gian dài.
Bảo trì định kỳ
Phớt cơ khí, ổ trục, khớp nối, cánh bơm, bộ lọc và chất lượng dầu cần được kiểm tra thường xuyên. Nhiệt độ, độ rung, áp suất và lưu lượng cũng nên được theo dõi trong quá trình vận hành.
Bảo trì đúng thời điểm giúp hạn chế rò rỉ dầu nóng, giảm nguy cơ dừng máy và duy trì hiệu suất tuần hoàn.
Bơm dầu truyền nhiệt RY125-80-250 được ứng dụng trong các hệ thống dầu nóng của ngành hóa chất, nhựa, polymer, cao su, dầu khí, hóa dầu, thực phẩm, dược phẩm, mỹ phẩm, dệt nhuộm, gỗ ép, nhựa đường và vật liệu xây dựng.
Thiết bị đảm nhiệm việc tuần hoàn dầu tải nhiệt đến bồn phản ứng, bồn chứa, máy đùn, máy ép, khuôn gia nhiệt, máy sấy, bộ trao đổi nhiệt và đường ống công nghệ. Dòng dầu ổn định giúp các thiết bị nhận nhiệt đều và hỗ trợ dây chuyền vận hành liên tục.
Để ứng dụng bơm hiệu quả, cần kiểm tra lưu lượng, cột áp, nhiệt độ, độ nhớt dầu, điều kiện hút và tổng trở lực của hệ thống. Khi được lựa chọn đúng, lắp đặt chính xác và bảo trì phù hợp, bơm RY125-80-250 có thể đáp ứng tốt nhu cầu tuần hoàn dầu nóng trong nhiều dây chuyền công nghiệp.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

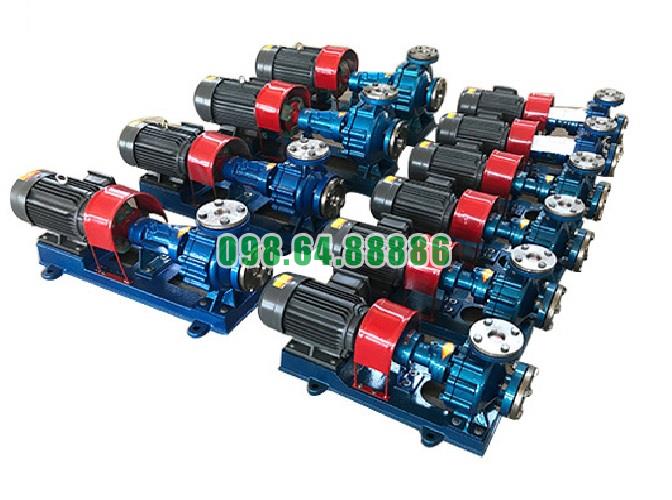

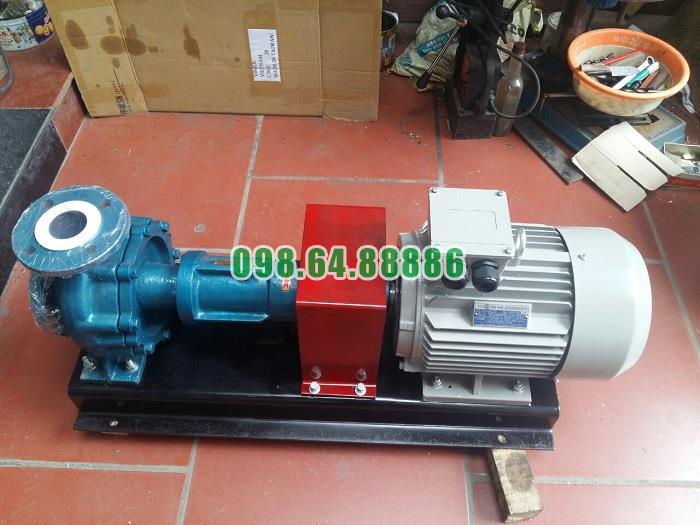

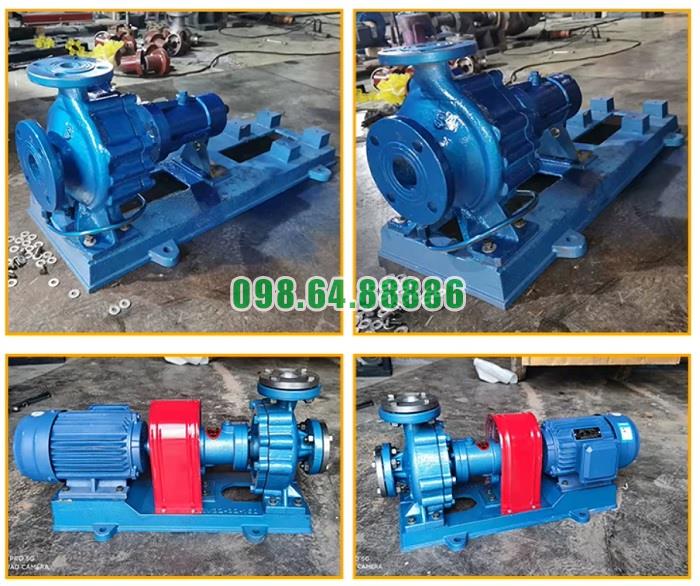

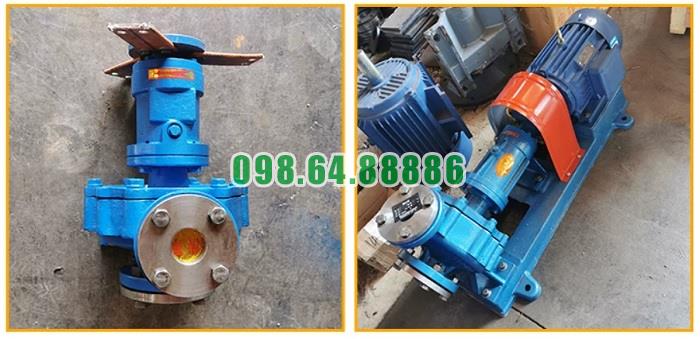

Hình ảnh thực tế bơm dầu truyền nhiệt RY
